汽車儀表總成構造 組合儀表的組成構造（圖）
12-13
現在汽車大多采用組合儀表。組合儀表一般由面罩、邊框、表芯、印制電路板、插接器、報警燈及指示燈等部件組成。有些儀表還帶有穩壓器和報警蜂鳴器。不同汽車的組合儀表中的儀表個數不同，一般儀表板上主要儀表有：燃油表、冷卻液溫度表、發動機轉速表和車速里程表。儀表板上還有許多指示燈、報警燈、儀表燈等。
從外觀上來看，傳統儀表盤大都采用數字加摸擬形式，既不美觀也不穩定。而數字化儀表盤將顯示位置遠視點化，使得焦點更加清晰，確保了良好的可辨認性，非常清晰易讀。從目前整個發展趨勢來講，特別是結合現在多媒體的技術，包括顯示技術，個性化的集中式大屏幕設計風格代表了當前的趨勢，也代表了設計的潮流。
儀表總成的結構

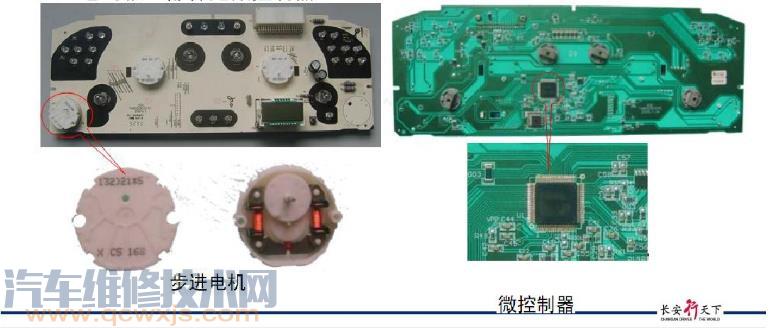

長安汽車儀表總成主要由電路板、儀表面罩、底殼組成。主體部分是電路板。電路板上安裝有指示燈、控制器、步進電機。
它的核心部件是微控制器（MCU）和進步電機。

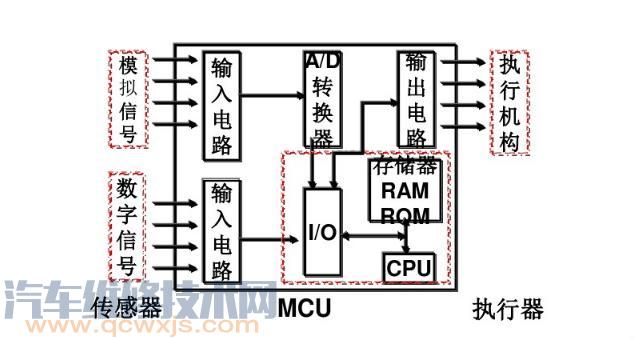

儀表微控制器（MCU）
長安汽車儀表采用微控制器（MCU）處理各傳感器的反饋信號，然后將里程、水溫、燃油、發動機轉速信號處理轉化后輸出到儀表的步進電機，驅動步進電機使儀表指針動作顯示車輛信息。
步進電機
儀表步進電機是一種將電脈沖轉化為角位移的執行部件。它帶動儀表的指針動作，是儀表指示的重要部件。
電機內部有兩組相同的定子線圈與工字型骨架，工字型交匯處有一內鑲有永磁體的轉子，轉子上帶有一套精密的齒輪組相接。
N1、N2分別為2個勵磁繞組，如果對步進電機繞組輸入一組脈沖信號轉子將會轉動，其角位移與脈沖數成正比，轉速與脈沖頻率成正比，脈沖信號的輸入由儀表的微控制器（MCU）控制。
