下面以KT系列KT600智能診斷儀使用為例,汽車故障診斷步驟如下:
1、設備連接
① 將KT600診斷盒插入診斷插槽,注意插入方向,將印有“UP”字樣的一面朝上。
② 確定
診斷座的位置、形狀以及是否需要外接電源。
③ 根據車型及診斷座的形狀選擇相應的接頭。
④ 將測試延長線的一端插入KT600的測試口內,另一端連接測試接頭。
⑤ 將連接好測試延長線的測試接頭插到車輛的診斷座上。
維修提示:
一定要先連接好主機、測試延長線和診斷接頭后, 才把測試接頭連接到診斷座上, 否則容易導致連接過程中因?qū)Ь€短路使診斷座熔絲熔化。
如果汽車診斷座不供電時,可以按照下圖連接診斷儀。
連接診斷儀

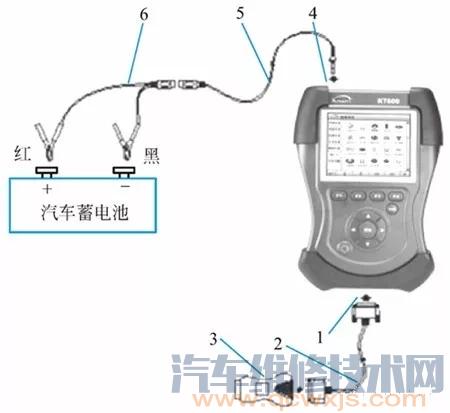

1—KT600測試口;2—測試延長線;3—專用測試接頭;4—KT600電源接口;5—電源延長線;6—雙鉗電源線
2、進入診斷系統
① 連接好儀器接通電源,啟動KT600進入主菜單,選擇汽車診斷模塊,KT600汽車診斷程序是以車型車標圖形為按鈕,點擊某汽車相應的圖標即可對該車進行診斷。因此熟悉汽車圖標有助于快速進入汽車診斷。

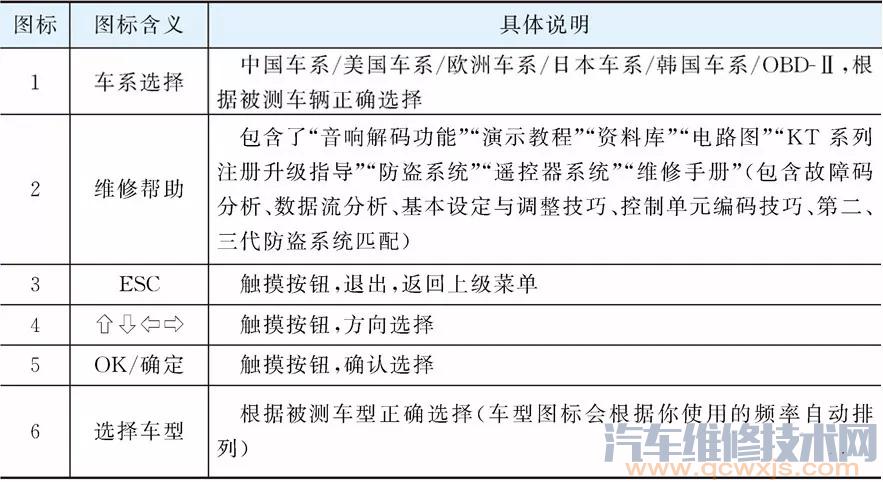

診斷儀故障測試診斷界面 ▼

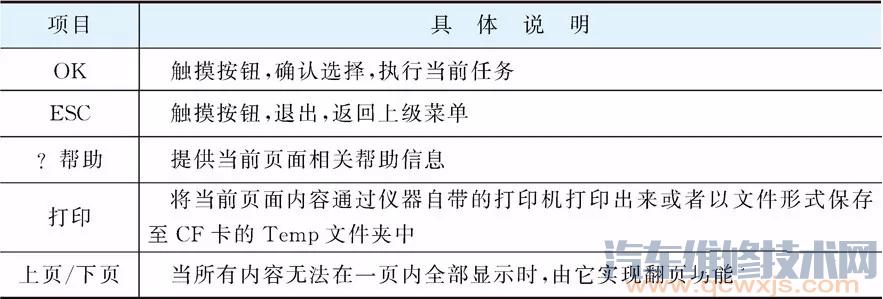

診斷儀故障測試診斷界面說明▼
② 選擇相應的車型圖標進行車輛故障測試,如點擊中國車系下的奧迪大眾圖標,屏幕顯示該車型的診斷信息。
執行診斷一 ▼
執行診斷一說明 ▼
提示:
此處列舉奧迪
大眾車系發動機系統下的各項檢
測功能。不同車型的診斷界面操作方法大體相似, 各車型具體測試方法按照儀器界面提示操作。
③ 直接點擊“選擇系統”欄進入下一級操作界面。
④ 選擇“01-

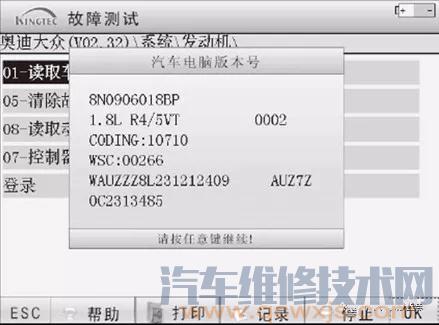

發動機”,將顯示汽車電腦版本號,部分車型會有多屏顯示,點擊查看。讀取完汽車電腦版本號后,按任意鍵,進入系統診斷界面。
3、讀取車輛電腦型號
此項功能可以讀取被測試系統的電腦信息,包括版本號、CODING號、服務站代碼以及相關信息。一般更換車輛控制單元時,需要讀出原控制單元信息并記錄,以作為購買新控制單元的參考,對新的控制單元進行編碼時,需要原控制單元信息。
① 在系統功能選擇菜單中選擇“01-讀取車輛電腦型號”,屏幕顯示如下圖所示界面。
② 按任意鍵或點擊屏幕將會顯示下一屏相關信息,按ESC鍵返回上一級。
4、讀取故障碼
該功能可以讀取被測試系統
ECU 存儲器內的故障代碼,幫助維修人員快速查到車輛故障引起的原因。

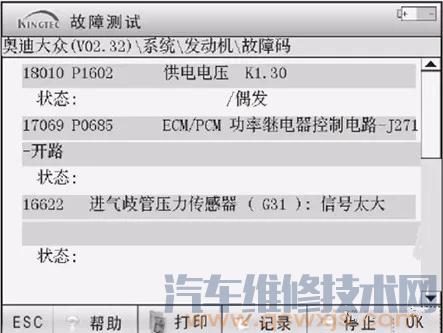

① 在系統功能選擇菜單中選擇“02-讀取故障碼”,系統開始
檢測電腦隨機存儲器(ROM)中存儲的故障記憶內容,測試完畢屏幕顯示出測試結果。
② 通過滾動條滾動屏幕查看所有故障碼信息,若所測試系統無故障碼,則屏幕顯示“系統正常”字樣,選擇ESC按鍵返回上一級菜單。
5、清除故障碼
在系統功能選擇菜單中選擇“05-清除故障碼”進入如下圖所示的操作界面。
電工技能
該項功能可以清除被測試系統ECU內存儲的故障代碼, 一般車型嚴格按照常規順序操作:
第一, 先讀故障碼, 并記錄然后再清除故障碼;
第二, 試車、再次讀取
故障碼進行驗證;
第三, 維
修車輛,清除故障碼;
第四, 再次試車確認故障碼不再出現。
當前硬性故障碼是不能被清除的, 如果是
氧傳感器、
爆震傳感器、
混合氣修正、汽缸失火之類的技術型故障碼雖然能立即清除, 但在一定周期內還會出現。必須要徹底
排除故障之后故障碼才不會再出現。
