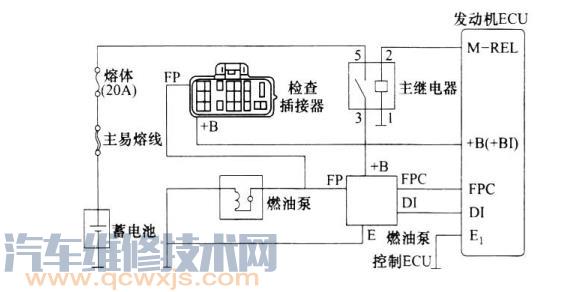

蓄電池電源經主易熔線、熔體(20A)、主繼電器進入ECU的+B端子,燃油泵控制ECU通過FP端子向燃油泵供電。燃油泵控制ECU根據發動機ECU的FPC和DI端子的信號,控制+B端子與FP端子的連通回路,以改變輸送給燃油泵電壓,從而實現對燃油泵轉速的控制。當發動機高速、大負荷工作時,發動機ECU的FPC端子向燃油泵控制ECU發出指令,使FP端子向燃油泵提供12V的蓄電池電壓,燃油泵以高速運轉。當發動機低速、小負荷工作時,發動機ECU的DI端子向燃油泵控制ECU發出指令,使FP端子向燃油泵提供較低的電壓(一般為9V),燃油泵以低速運轉。
