故障所屬系統范圍:暫無
適用車型:謳歌RL
中文含義解釋:
P2251:后A/F傳感器(B1、S1)VS電路高電壓
P2254:前A/F傳感器(B2、S1)VS電路高電壓
英文含義:暫無
P2251故障碼相關知識:
暫無
故障含義解析:
故障原因及解決方法:
01 將點火開關轉至ON(II)位置。
02 使用HDS清除DTC。
03 起動發動機。無負載時(在駐車檔或空檔),將發動機轉速保持為3
000轉/分(每分鐘),直至散熱器風扇運轉,然后使其怠速2分鐘。
04 使用HDS檢查是否有瞬時DTC或DTC。
是否顯示DTC P2251和/或P2254*?
是,轉至步驟5。
否,間歇性故障,此時系統正常。檢查A/F傳感器(S1)和PCM是否連接不良或端子松動。
05 將點火開關轉至OFF的位置。
06 使用HDS跨接SCS線路。
07 斷開A/F傳感器(S1)8針連接器。
08 斷開PCM連接器B(24針)。

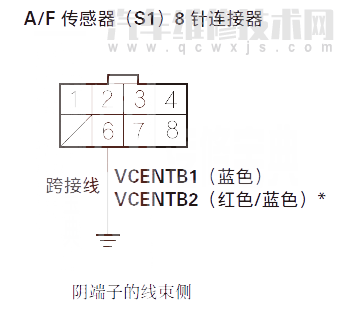

09 用跨接線將A/F傳感器(S1)8針連接器6號端子連接到車身搭鐵上。
10 檢查PCM連接器端子B12(B20)*和車身搭鐵之間是否導通。
是否導通?
是,轉至步驟11。
否,修理PCM(B12(B20)*)和A/F傳感器(S1)之間線束的斷路,然后轉至步驟15。
11 將跨接線從A/F傳感器(S1)8針連接器上拆下,然后重新連接PCM連接器B(24針)。
12 起動發動機。無負載時(在駐車檔或空檔),將發動機轉速保持為3
000轉/分(每分鐘),直至散熱器風扇運轉,然后使其怠速2分鐘。

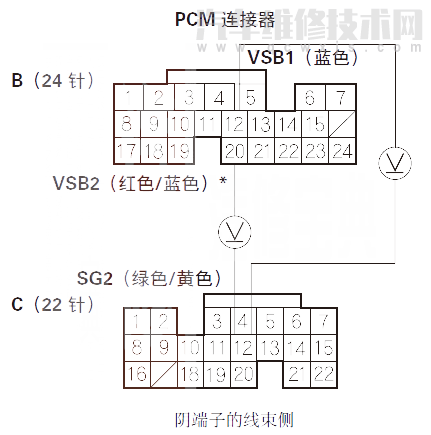

13 測量PCM連接器B12(B20)*和C12端子之間的電壓。
是否約為0.2伏或更低?
是,轉至步驟21。
否,轉至步驟14。
14 更換A/F傳感器(S1)。
15 重新連接所有連接器。
16 將點火開關轉至ON(II)位置。
17 使用HDS重新設定PCM。
18 執行PCM怠速學習程序。
19 使用HDS檢查是否有瞬時DTC或DTC。
是否顯示DTC P2251和/或P2254*?
是,檢查A/F傳感器(S1)和PCM是否連接不良或端子松動,然后轉至步驟1。
否,如果不顯示瞬時DTC或DTC P2251和/或P2254*,或如果顯示任何其他瞬時DTC或DTC,轉至步驟20。
20 使用HDS監視DTC菜單中DTC P2251和/或P2254*的OBD狀態。
屏幕是否顯示PASSED(通過)?
是,故障排除完成。如果在步驟19上顯示其他瞬時DTC或DTC,則轉至顯示DTC的故障排除。
否,如果屏幕顯示FAILED(失敗),檢查A/F傳感器(S1)和PCM是否連接不良或端子松動,然后轉至步驟1。如果屏幕顯示NOT COMPLETED(未完成),持續怠速直至結果顯示。
21 如果PCM軟件版本不是最新,則將其更新,或者用已知良好的PCM替換。
22 起動發動機。
23 使用HDS檢查是否有瞬時DTC或DTC。
是否顯示DTC P2251和/或P2254*?
是,檢查A/F傳感器(S1)和PCM是否連接不良或端子松動。如果PCM已經更新,用已知良好的PCM進行替換,并重新檢查。如果PCM已經替換,轉至步驟1。
否,如果不顯示瞬時DTC或DTC P2251和/或P2254*,或如果顯示任何其他瞬時DTC或DTC,轉至步驟24。
24 使用HDS監視DTC菜單中DTC P2251和/或P2254*的OBD狀態。
屏幕是否顯示PASSED(通過)?
是,如果PCM已更新,故障排除完成。如果PCM被替換,則更換原來的PCM。如果在步驟23上顯示其他瞬時DTC或DTC,則轉至顯示DTC的故障排除。
否,如果屏幕顯示FAILED(失敗),檢查A/F傳感器(S1)和PCM是否連接不良或端子松動。如果PCM已經更新,用已知良好的PCM進行替換,并重新檢查。如果PCM已經替換,轉至步驟1。如果屏幕顯示NOT COMPLETED(未完成),持續怠速直至結果顯示。
