電動車由哪些部件組成(電動車的組成和結構)
通常電動車由車架、控制器、車輪、電機、電瓶、充電器、減振器、儀表系統等主要零件組成。其中,電池、電機、充電器、控制器這四個部件是電動車的主要部件。

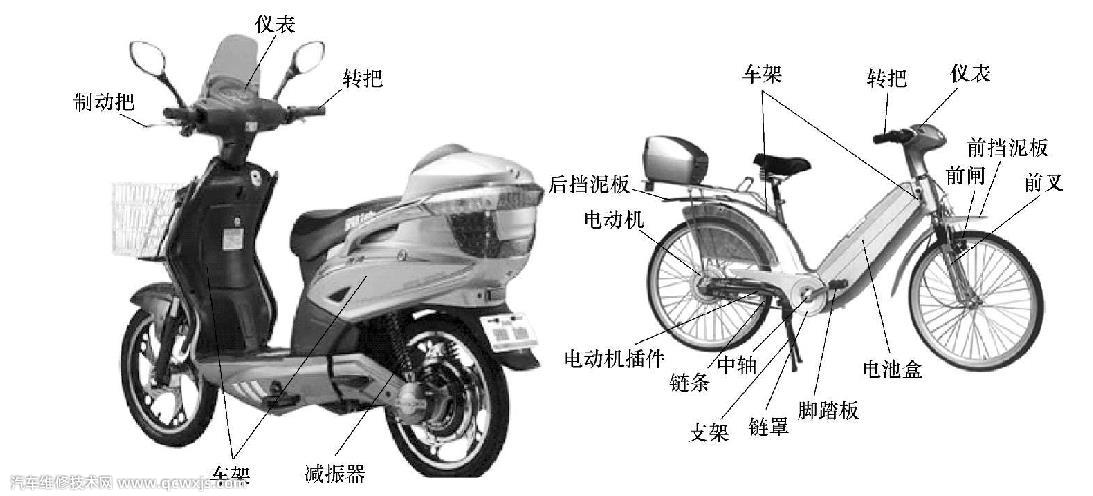

電動自行車的基本組成如圖所示。
由于各制造廠家設計和選用電氣配套部件的不同,其外形、功能、結構、性能和制造成本各不相同。
1.車架
車架是整車的安全核心,車架強度或制作精度不良會嚴重影響使用。由于車體材料、廠家、型號不同,其整車結構也不同。
2.制動把和轉把
制動把和轉把是控制器的信號輸入部件,當電動自行車進行速度控制時,轉把將控制器傳來的信號送出來進行控制;當電動自行車制動時,制動把內部電子電路輸出給控制器一個電信號,控制器接收到這個信號后,就會切斷對電動機的供電,從而實現制動斷電功能。
3.減振器
減振器的功能就是當電動自行車在行駛過程中因道路凹凸不平而受到?jīng)_擊和振動時,能保證行車的平順性與舒適性,更好地保護車身,延長車輛的使用壽命。電動自行車有搖臂減振器和直筒液壓減振器兩種,圖1-29是它們應用在具體機型上的示意圖。
4.燈具
燈具則是起照明并指示電動自行車狀態的部件。電動自行車的燈具有裝飾燈、轉向燈、尾燈、大燈等。
5.儀表
儀表是提供蓄電池電壓、騎行狀態、整車速度、燈具狀態及整車各電氣部件的故障(智能型儀表具有)等顯示功能的設備。電動自行車的儀表有指針儀表、液晶儀表、發光二極管儀表和智能顯示儀等幾種。
6.前叉
前叉安裝在電動自行車的前方部位,將前輪和車架密切連接,傳遞前輪和車架之間的各種力(垂直力、縱向力和側向力)和力矩(制動力矩和反作用力矩),支撐車架并控制轉向,屬于強度部件和轉向部件,是騎行安全的關鍵部件。
7.控制器
控制器是電動自行車電氣系統的核心,也是控制電動機轉速及能量管理(蓄電池輸出電流、電壓)和各種控制信號處理的核心部件。
8.蓄電池
蓄電池是提供電動自行車能量的隨車能源,它是電動自行車的核心部件,接受充電器的電能,存儲起來最終通過電動機將電能輸出,輸出受控于控制器。
9.電動機
電動機是驅動車輪旋轉的部件,它能將蓄電池電能轉換成機械能,使車輪轉動。
