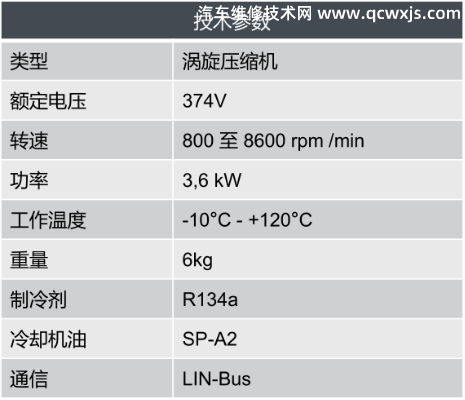

1.PHEV汽車空調電動空調壓縮機工作原理

該壓縮機使用高壓回路的電壓來工作，并連接在功率控制電子裝置上。在電動空調壓縮機上，集成有空調壓縮機控制單元J842。該控制單元連接在擴展CAN-總線上。轉速是通過脈沖寬度調制（PWM）信號來調節的 (PWM的信號 0 - 100%)。該壓縮機由自動空調控制單元J255來激活，“OFF”或者“AC關閉”功能只會影響到為車內制冷的空調。

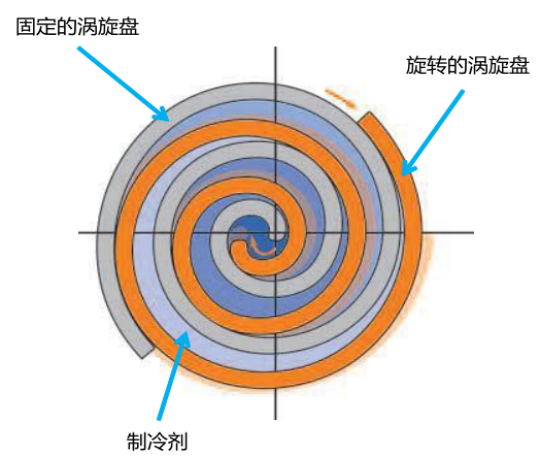

電動空調壓縮機由一個固定的渦旋盤和一個旋轉的渦旋盤組成，這兩者彼此貼合。（如下圖所示）

工作原理：旋轉的渦旋盤通過電機驅動進行螺旋線的偏心運轉。該偏心運轉產生的螺旋造成了多個越來越小的空間，該空間內的制冷劑被壓縮。

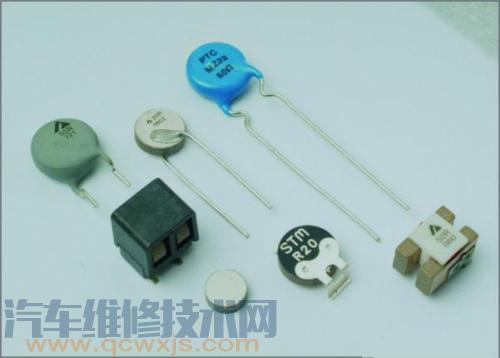

2.高壓電阻加熱器（PTC）工作原理

因?yàn)榧冸娦旭偰Ｊ较拢瑳](méi)有內燃機為冷卻液提供廢熱，所以用高壓加熱裝置 (PTC) Z115加熱冷卻液。

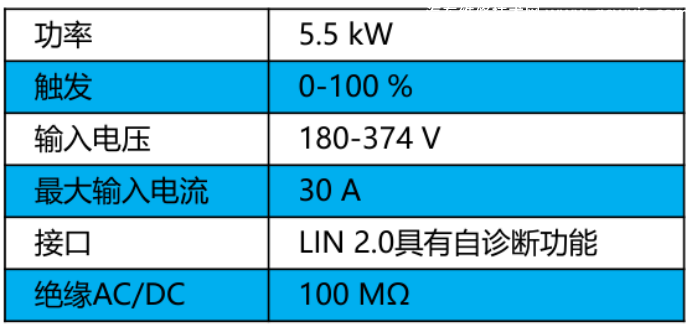

PTC功率表：

Z115通過一條高壓線路與車載充電機相連。連接車載電網的12V接口用于通過LIN數據總線與全自動空調控制單元J255進行通訊。

3.先導線路連接

AX2 = 高壓蓄電池 1

Z115 = 高壓加熱器 (PTC)

VX54 = 三相電流驅動裝置

JX1 = 電力電子裝置

AX4 = 高壓蓄電池充電裝置 1

V470 = 電動空調壓縮機

TW = 高壓系統連接器
