除了永磁式交流發電機不需要勵磁以外,其他形式的交流發電機都必須給勵磁繞組通電才會有磁場產生而發電,否則發電機將不能發電。
將電流引入到勵磁繞組使之產生磁場稱為勵磁。交流發電機勵磁方式有自勵和他勵兩種。
他勵
在發電機轉速較低時(發動機未達到怠速轉速),自身不能發電。單靠微弱的剩磁產生的很小的電動勢,很難克服二極管的正向電阻,需要蓄電池供給發電機勵磁繞組電流,使勵磁繞組產生磁場來發電。這種由蓄電池供給磁場電流發電的方式稱為他勵發電。如圖3-13所示。
自勵
隨著轉速的提高(一般在發動機達到怠速時),發電機定子繞組的電動勢逐漸升高并能使整流器二極管導通,當發電機的輸出電壓UB大于蓄電池電壓時,發電機就能對外供電了。當發電機能對外供電時,就可以把自身發的電供給勵磁繞組,這種自身供給磁場電流發電的方式稱為自勵發電。
交流發電機勵磁過程是先他勵后自勵。當發動機達到正常怠速轉速時,發電機的輸出電壓一般高出蓄電池電壓1~2V以便對蓄電池充電,此時,由發電機自勵發電。
不同汽車的勵磁電路各不相同,但有一個共同特點是,勵磁電路都必須由點火開關控制。因此,汽車上發電機必須與蓄電池并聯,開始由蓄電池向激磁繞組供電,使發電機電壓很快建立起來,并迅速轉變?yōu)樽约顟B(tài),蓄電池被充電的機會也多一些,有利于蓄電池的使用。
交流發電機勵磁電路

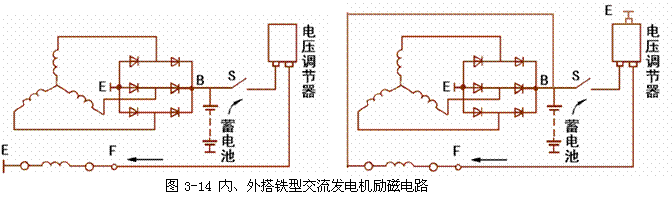

勵磁繞組通過兩只電刷(F和E)和外電路相連,根據電刷和外電路的連接型式不同,發電機分為內搭鐵型和外搭鐵型兩種,如圖3-14所示。
(1)內搭鐵型交流發電機:勵磁繞組的一端經負電刷(E)引出后和后端蓋直接相連(直接搭鐵)的發電機稱為內搭鐵型交流發電機。
(2)外搭鐵型交流發電機:勵磁繞組的兩端(F和E)均和端蓋絕緣的發電機稱為外搭鐵型交流發電機。
