胎壓監控系統工作原理

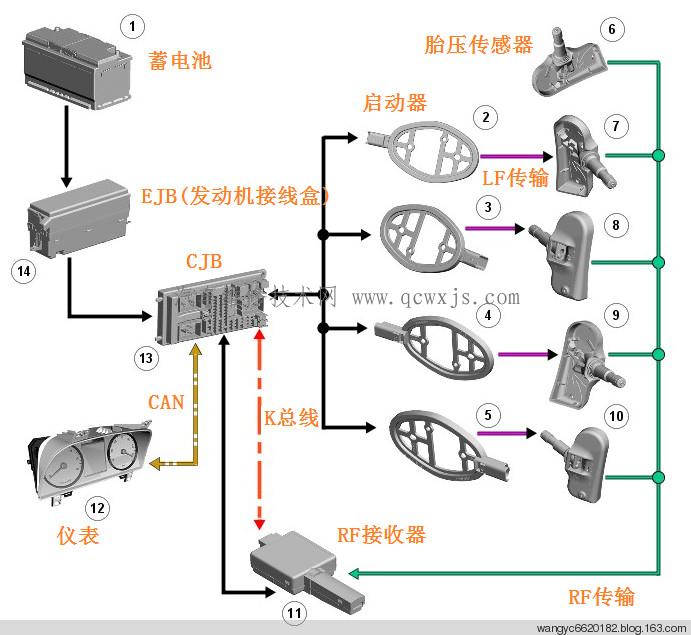

胎壓監控系統工作原理圖

每次發動車輛，CJB（CJB全稱是“中央接線盒”內有車身控制模塊（BCM））都會逐個向啟動器發送一個低頻（LF）（125 KHz）信號。輪胎壓力傳感器收到此信號后，向射頻（RF）接收器發送一個射頻信號（315或433 MHz，取決于市場）。該信號含有編碼數據，分別對應傳感器標識代碼、空氣壓力、空氣溫度和加速度。該信號通過K總線傳給CJB。

（汽車維修技術網 原創 http://www.011315.cn/)

當車輛以低于20公里／小時的速度行駛12分鐘之后，系統會進入“駐車模式”。處于駐車模式時，輪胎壓力傳感器會每隔13小時向CJB發送一次編碼信號。如果輪胎壓力下降超過1 PSI（0.6巴），則當輪胎內的壓力不斷下降時，傳感器會更頻繁發送信號。汽車維修http://www.011315.cn/

在駐車模式，備胎傳感器與運行車輪一樣每隔13小時發送一次信號。如果輪胎壓力下降超過1 PSI（0.6巴），則當輪胎內的壓力不斷下降時，傳感器會更頻繁發送信號。

由于每個車輪都對來自CJB的低頻信號作出響應，因此該系統會指定車輛上的某一位置，并在駕駛循環的剩余時間內監測此位置。

當車輛駐車超過15分鐘，然后以高于20公里／小時的速度行駛時，啟動器以下列順序依次發射信號18秒鐘。

• 左前部
• 6秒暫停（用于檢測來自輪胎壓力傳感器的響應）
• 右前部
• 6秒暫停
• 右后部
• 6秒暫停
• 左后部
• 6秒暫停。

各個輪胎壓力傳感器依次作出響應，使得CJB能夠在駕駛循環開始時確定傳感器的位置。這一過程最多重復3次，但如果已經知道傳感器的位置在CJB中，重復次數則會減少。這個過程稱為“自動定位”，需要7至8分鐘才能完成。在此期間，輪胎壓力傳感器定期發送信號，每隔15秒發送一次。對于駕駛循環的其余部分，輪胎低壓傳感器每隔60秒鐘發送一次，或者在感知到輪胎壓力有變化時發送一次，直到車輛停止且系統返回到駐車模式為止。

一旦確定車輪位置，啟動器將停止發射信號，并且不會再發射信號，直到車輛已經駐車15分鐘以上。車輛行駛時，來自各個車輪傳感器的信號將以1分鐘間隔持續發送。 此傳輸用于監控輪胎壓力。

當放氣達到25%時，組合儀表上的琥珀色警告燈就會發亮，并在信息中心顯示一條相應的信息。

胎壓監控系統故障的判定

如果某個傳感器發生故障，就會點亮組合儀表中的琥珀色警告指示燈。除了點亮琥珀色警告指示燈之外，還在信息中心顯示信息“未監測XX輪胎”。

如果超過一個傳感器發生故障，或者CJB發生了故障，將點亮琥珀色警告指示燈。除了點亮琥珀色警告指示燈外，還在信息中心顯示信息“輪胎監測系統故障”。如果車輪附近的射頻干擾影響了系統接收信號，亦可能會造成這種故障。當干擾消失后，故障會自動取消，且TPMS恢復正常工作。

如果輪胎壓力傳感器電池電壓不足，傳感器會向CJB發送一條信息。CJB會在存儲器內將電池電壓不足保存為一個故障碼 ，但不發出其他視覺警告。如果電池發生故障，傳感器將停止發送信號，舉例來說，CJB將發送一條信息顯示在信息中心“未監測左前輪胎”。經銷商應使用經Land Rover認可的診斷系統查詢CJB中的故障碼 ，以確定造成顯示信息的原因。如果電池已經不能工作，必須更換該傳感器，并用經Land Rover認可的診斷系統刪除所儲存的故障碼 。在車輛行駛時，CJB將學習新的傳感器的標識代碼。如果更換的傳感器安裝在備胎（如果安裝有）上，必須用經過Land Rover認可的診斷系統將其標識代碼手動編程設置到CJB，或者自學習。

輪胎傳感器自學習方法

輪胎定位由CJB使用自動定位功能自動執行。 此功能不需要駕駛者進行任何手動干預。當車輛上輪胎壓力傳感器或它們的位置發生了變化，CJB可以自動學習輪胎在車輛上的位置。

當靜止不動或以低于20公里／小時的速度持續行駛15分鐘后，輪胎識別和定位過程即可開始。這也即是所謂的駐車模式摂。學習／定位過程要求車輛以超過20公里／小時的速度行駛15分鐘。如果車輛速度降至20公里／小時以下，則學習過程時鐘會暫停，直到車速增加到20公里／小時，這時時鐘才會繼續計時。如果車速保持在20公里／小時以下超過15分鐘，則時鐘被設置為零，且該過程再次啟動。

（簡單一句話，時速大于20公里/小時，累計15以上自學習完成）。
