1．直流電輸出

· 打開電火開關

打開電火開關（不啟動發動機），首先由蓄電池提供電流。

其電路為蓄電池正極→充電指示燈→調節器觸點→勵磁繞阻→搭鐵→蓄電池負極。此時，充電指示燈因為有電流通過，所以燈會亮。

（汽車維修技術網 原創 http://www.011315.cn/)

· 發動機啟動后

發動機啟動后，隨著發電機轉速提高，發電機的端電壓也不斷升高。當發電機的輸出電壓與蓄電池電壓相等時，發電機B 端和Ｄ端（下圖）的電位相等，此時，充電指示燈由于兩端電位差為零而熄滅。指示發電機已經正常工作，勵磁電流由發電機自己供給。發電機中三相繞阻所產生的三相交流電動勢經二極管整流后，輸出直流電，向負載供電，并向蓄電池充電。

· 啟動和充電布線

啟動和充電布線（奇瑞艾瑞澤3）

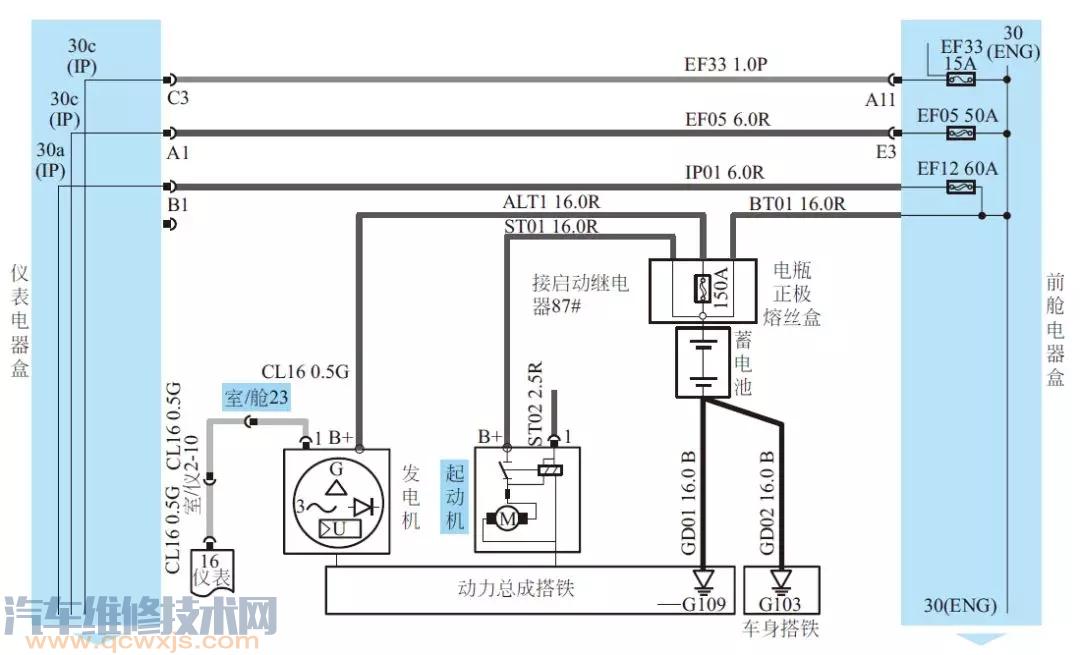

啟動和充電電路圖（奇瑞艾瑞澤3）
