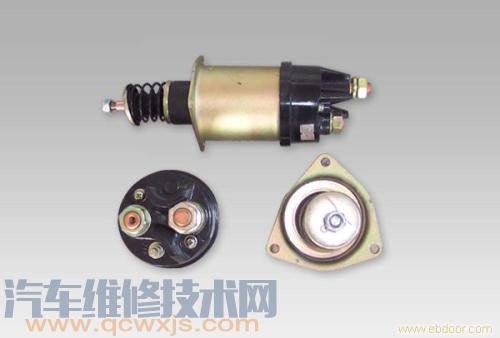

起動機電磁開關好壞的檢查判斷

首先從后端抽出活動鐵芯和彈簧，用烙鐵燙開電磁開關盒上連接片處的焊錫，使電磁開關線圈接頭脫開，然后擰下開關盒的固定螺栓，將開關盒與線圈殼體分開，并將開關軸裝配部件從殼體的擋鐵上拔出來。

(1) 機械部分的檢查。
活動鐵芯與開關軸及線圈殼體的配合應保證運動自如。開關內的觸點表面和軸上的接觸表面可用金相砂紙磨光，如已嚴重燒燭和黏結應予修復或更換。

接觸盤應平整，邊沿翻卷應調平，軸端彈簧應完好，開關盒內兩觸點高度必須一致。

(2) 電磁開關線圈的檢查。

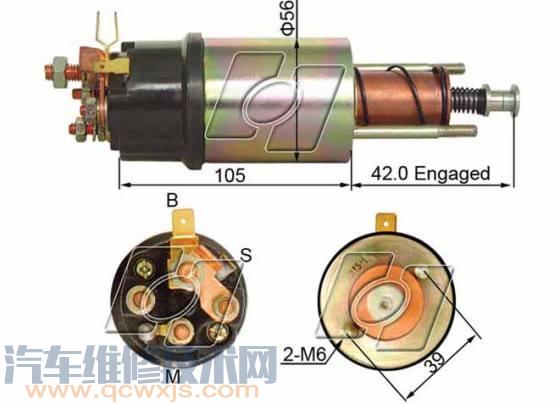

電磁開關線圈的檢査通常有：①蓄電池檢查法；②萬用表檢查法。

1)蓄電池檢查法。
①從電磁開關接線柱“M”上#除起動機磁場線圈導線，在電磁線圏接線柱“S”和“M”接線柱之間接上12V(或24V，根據需要而定）蓄電池，同時在蓄電池負極再另接一導線至起動機外殼。接通電源后，能使起動機齒輪迅速推出至工作位置，說明電磁開關的吸引線圈工作良好。
②迅速斷開蓄電池負極接電磁開關接線柱“M’’上的導線，若起動機的驅動齒輪保持在推出位置，說明保持線圈良好。
注意：上述兩項試驗均應在短時間內完成，以防燒壞線圈。

③斷開蓄電池正極接電磁接線柱“S”的導線或蓄電池起動機外殼的導線，驅動齒輪應迅速復位，說明電磁開關回位彈簧良好。

（汽車維修技術網 原創 http://www.011315.cn/)

2)萬用表檢查法。
拆下起動機電磁開關接線柱上的磁場線圈導線，用萬用表兩表筆分別接電磁開關“M”與“S”接線柱（即吸引線圈兩端）檢測其阻值；再將萬用表分別接電磁開關"M"與“S’’接線柱（即保持線圈兩端)，檢測其阻值。

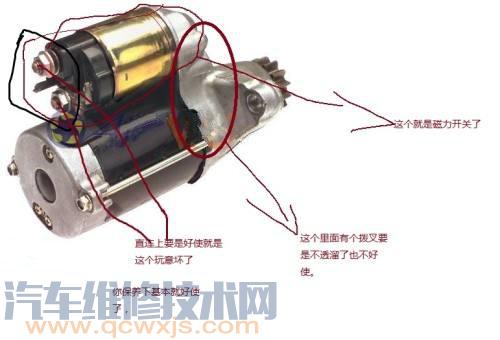

起動機電磁開關故障判斷檢查

1. 保持線圈故障
故障表現：
當起動機的保持線圈出現斷路、短路或搭鐵不良的情況時，會出現起動機的驅動齒輪周期性地敲擊飛輪的“噠、噠”聲。

故障原因：

出現這種現象的原因是在啟動時，活動鐵芯被吸引線圈吸過來，使主接觸盤與兩個主接線柱接觸。但在接觸瞬間，由于吸引線圈斷電，活動鐵芯僅在保持線圈的作用下保持不動，但由于保持線圈故障，活動鐵芯在復位彈簧的作用下退回，使主接觸盤與兩個主接線柱分開，直流電動機斷電。同時，吸引線圈又通電，將活動鐵芯又吸引到使主接觸盤與兩個主接線柱接觸的位置，接觸瞬間，吸引線圈又會斷電，使主接觸盤分離，如此反復，便會出現“噠、噠”聲。

2. 吸引線圈故障
若吸引線圈出現故障，在啟動時，只在保持線圈的作用下是不能將活動鐵芯吸過來的。在啟動時，如果是帶有啟動繼電器的啟動電路，則只聽到啟動繼電器觸點的吸合聲，而起動機沒有動作。當然這種故障是以排除蓄電池故障為前提的。

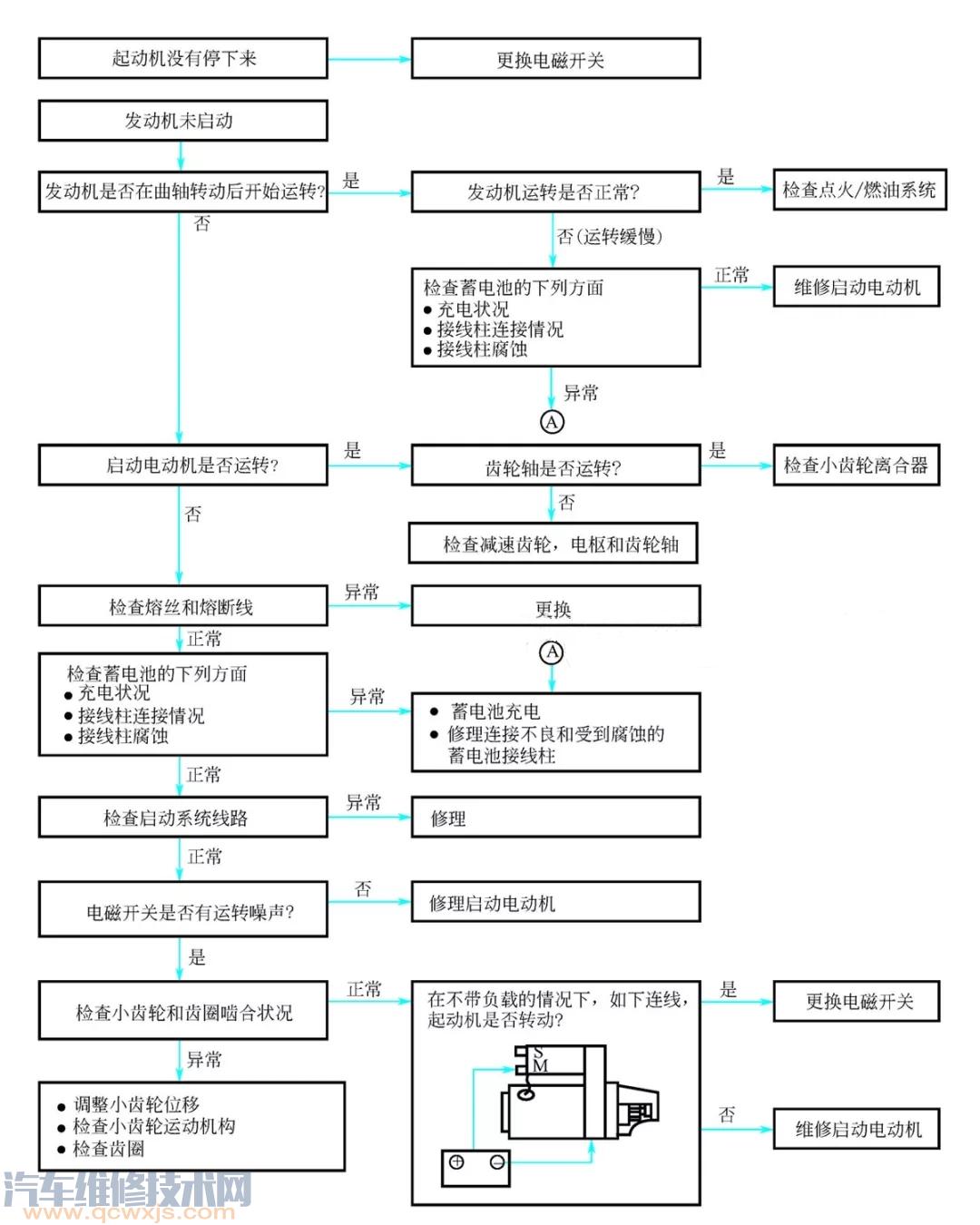

啟動系統檢查流程圖 ▼
