現代汽車電氣設備的種類和數量都很多，總地來說，可以大致分為3大部分，即電源系統、用電設備和配電裝置及全車電路。
1．電源系統
汽車電源系統的功能主要是發電、儲電、供電。其包括兩個部分：蓄電池、發電機及調節器。當發動機不工作或轉速低于發電機發電轉速時，由蓄電池供電；當發動機超過某一轉速時，發電機發出電能，在向用電設備供電的同時，也給蓄電池充電（儲電）。調節器的作用是在發電機發電時保持其輸出電壓的穩定。
2．用電設備
用電設備主要由以下幾個系統組成。
（1）起動系統。
起動系統用來起動發動機，主要包括起動機及其控制電路。
（2）點火系統。
點火系統用來產生電火花，點燃汽油機氣缸中的可燃混合氣。它有傳統點火系統、電子點火系統和微機控制點火系統之分。 傳統點火系統包括蓄電池、點火開關、點火線圈和附加電阻、分電器（斷電器、配電器、容電器、點火提前調節裝置）、火花塞、高壓導線等。 電子點火系統包括蓄電池、點火開關、點火線圈、信號發生器、點火控制器、點火器、火花塞、高壓導線等。 微機控制點火系統包括蓄電池、點火開關、傳感器（包括曲軸位置、凸輪軸位置等）、發動機

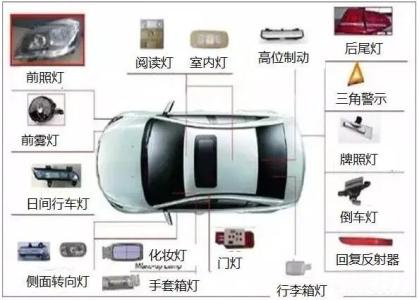

（3）照明、信號裝置。
照明系統提供車輛夜間安全行駛、工作等的照明，包括車外和車內的照明燈具。 信號裝置提供安全行車所必需的信號，包括音響信號和燈光信號兩類。
（4）儀表及報警裝置。
儀表及報警裝置用來監測發動機及汽車的工作情況，使駕駛員能夠通過儀表及報警裝置，及時發現汽車各總成運行的各種參數和異常情況，確保汽車正常運行。它主要包括車速里程表、發動機轉速表、水溫表、燃油表、電壓（電流）表、機油壓力表、氣壓表、各種報警燈、蜂鳴器等。
（5）輔助電氣設備。
輔助電氣設備包括電動風扇、車窗清潔裝置（刮水器、洗滌器、除霜裝置）、電動車窗、電動座椅、電動后視鏡、汽車防盜裝置、汽車空調、汽車音像系統等。輔助電氣設備有日益增多的趨勢，主要向舒適、娛樂、保障安全等方面發展。車輛的豪華程度越高，輔助電氣設備就越多。
（6）汽車電子控制系統。
汽車電子控制系統主要指利用微機控制的各個系統，包括電控燃油噴射系統、電控點火系統、電控自動變速系統、制動防抱死系統、電控懸架系統、自動巡航系統、安全氣囊等。電控系統的采用可以使汽車上的各個系統均處于最佳工作狀態，達到提高汽車動力性、經濟性、安全性、舒適性，降低汽車污染排放的目的。
3．全車電路及配電裝置
全車電路及配電裝置包括中央接線盒、保險裝置、繼電器、電線束及插接件、電路開關等，使全車電路構成一個統一的整體。 本教材除了涉及傳統電氣設備中的電子控制裝置外，僅對諸如電控燃油噴射、電子控制自動變速器、制動防抱死等系統進行簡單介紹。
