進氣溫度傳感器電路，在ECU中有一標準電阻器與傳感器的熱敏電阻器串聯.并由ECU提供標準電壓.E端子通過E1端子搭鐵。當熱敏電阻器的電阻值隨進氣溫度變化時，ECU通過TIHA端子測得的分壓值隨之變化，ECU根據此分壓值判斷進氣溫度。

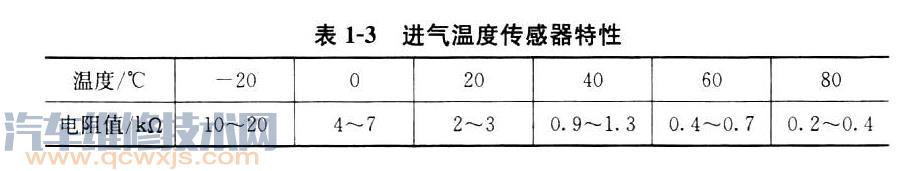

在使用中，拆開進氣溫度傳感器線束連接器，檢查兩個端子之間是否斷路，若斷路應更換該傳感器。將拆下的進氣溫度傳感器放入水中進行冷卻或加熱，檢查其特性應符合標準，否則應更換該傳感器。
