盤式制動器制動鉗（泵）總成的維修
08-04 22:47:35
盤式制動器主要零部件有制動盤、分泵、制動鉗、油管。制動鉗是整個制動器的關鍵部位。在維修汽車 中 更換剎車片的時候，我們可能也要懂得安裝維修制動鉗（泵），下面就是盤式制動器制動鉗（泵）總成的維修安裝步驟。http://www.011315.cn/

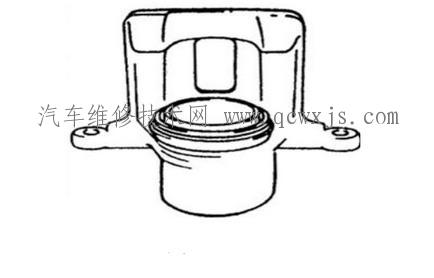

(1) 在分解制動卡鉗之前，用制動液清潔卡鉗四周，從卡鉗上拆下液壓塞罩定位環和防塵罩，用平片式工具撬脫，小心不能損壞防塵罩，如圖
拆下液壓塞罩的定位環和防塵罩
（2)通過裝配軟管的螺栓孔將壓縮空氣注入泵內。http://www.011315.cn/
在空氣壓力的作用下，活塞能從泵內被推出，如圖示。不能施加太大壓力的壓 縮空氣，否則會導致活塞與泵脫離，應用中等程度的壓縮空氣，緩緩吹入拉出活塞。使用壓縮空氣時，不能把手指放在活塞前面。
拆卸制動活塞

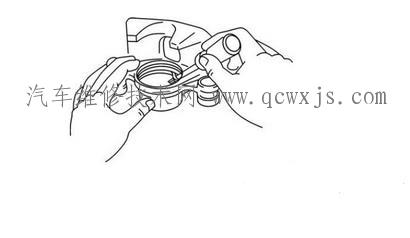

（3)使用厚薄規等薄刀片工具拆下活塞密封件，如圖示，小心不能損壞泵內壁 (鏜孔內側)。http://www.011315.cn/
拆下活塞密封件
(4)檢查分泵防塵罩是否有破裂、裂紋和損壞，如有損壞，應及時更換，如圖示。http://www.011315.cn/
檢查分泵防塵罩http://www.011315.cn/
檢查活塞橡膠密封圈
(6)活塞密封件的安裝。
活塞密封件用于密封活塞及泵，并用于調節摩擦塊和制動盤之間的間隙，每次大修時，
用新件更換。應把活塞密封件裝入泵槽內，注意不能扭曲。http://www.011315.cn/
(7)活塞及防塵罩的安裝。
①在把活塞插入泵內之前，把防塵罩安裝到活塞上，如圖示。http://www.011315.cn/
安裝活塞防塵罩

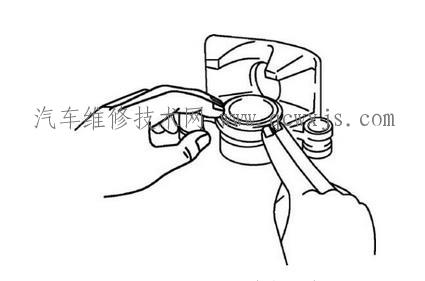

②用手指將防塵罩按入泵槽內，如圖19-23 所示。http://www.011315.cn/
安裝防塵罩到泵槽

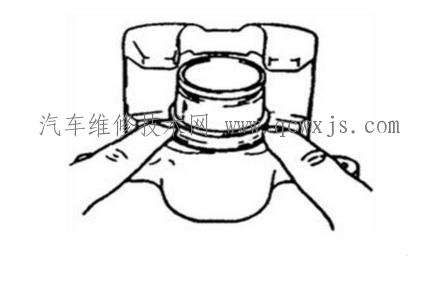

③用手將活塞插入泵內，把防塵罩裝入活塞防塵罩槽內，如圖19-24 所示。
安裝活塞

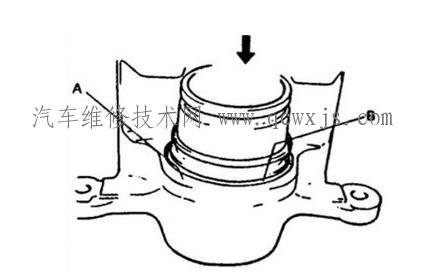

④為保證防塵罩被恰當地裝入泵槽內，應把活塞從泵內拉出少許，但不能全部拉出，如圖。注意防塵罩的B面應與泵A面在同一高度。http://www.011315.cn/
檢查防塵罩的安裝位置
⑤用手把活塞插入泵內，安裝防塵罩定位環，并固牢。
(8)卡鉗的安裝。http://www.011315.cn/

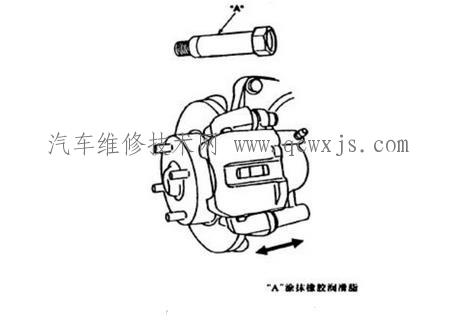

在把卡鉗(泵體)裝到托架上之前，應檢查卡鉗能在插入方向內平滑移動，如圖示。在氣溫低達-30℃的寒冷條件下，使用橡膠潤滑脂，因為它的粘度變化非常小，即使在 -40℃時也是如此。http://www.011315.cn/
安裝卡鉗
(9)卡鉗總成的安裝。
①把卡鉗和軟管連接起來。
②給卡鉗銷螺栓和滑動銷涂抹潤滑脂，然后把卡鉗裝到卡鉗托架上。http://www.011315.cn/

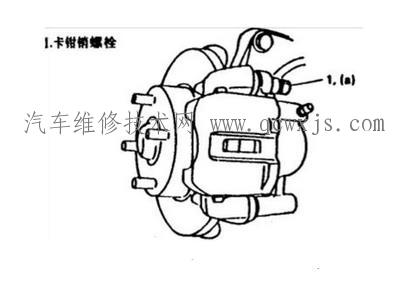

③按規定扭矩擰緊卡鉗銷螺栓，如圖，確保防塵罩牢固裝入槽內，擰緊扭矩 (a)為 85N·m。
緊固卡鉗銷螺栓

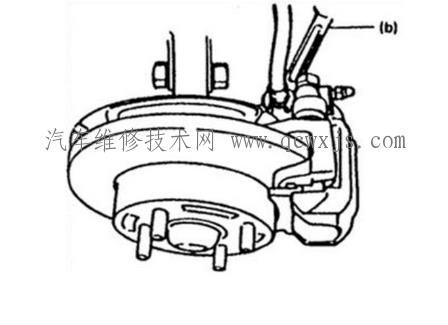

④ 按規定扭矩擰緊油管接頭螺栓
擰緊接頭螺釘時，軟管不能扭曲，否則，應重新連接。把 E 形環裝入支柱固 牢。擰緊扭矩(b)為 16 N ·m 。http://www.011315.cn/
安裝分泵油管
(10)安裝好后，將制動液加入儲液器，并從制動系統內排出空氣，執行制動試驗并檢查是否漏油。http://www.011315.cn/
(11)試車檢查制動情況。
