故障所屬系統范圍：暫無

適用車型：飛度

中文含義解釋：
P0301：檢測到1號氣缸缺火
P0302：檢測到2號氣缸缺火
P0303：檢測到3號氣缸缺火
P0304：檢測到4號氣缸缺火

英文含義：暫無

P0301故障碼相關知識：

暫無

故障原因和影響：

建議及解決方法：
01 將點火開關轉至ON(II)位置。
02 使用HDS清除DTC。
03 起動發動機，并使其無負載怠速運轉（A/T在P或N位置，M/T在空檔位置）。
04 使用HDS監視DTC菜單中DTCP0301、P0302、P0303或P0304的OBD狀態。屏幕是否顯示FAILED（失敗）？
是，轉至步驟09。
否，如果屏幕顯示PASSED（通過），轉至步驟5。如果屏幕顯示EXECUTING（正在執行），持續怠速直至結果顯示。如果屏幕顯示OUTOFCONDITION（異常狀態），等待數分鐘，并重新檢查。
05 用HDS檢查數據表中的CYL1MISFIRE（1缸缺火）、CYL2MISFIRE（2缸缺火）、CYL3MISFIRE（3缸缺火）和/或CYL4MISFIRE（4缸缺火），持續10分鐘。CYL1MISFIRE（1缸缺火）、CYL2MISFIRE（2缸缺火）、CYL3MISFIRE（3缸缺火）和/或CYL4MISFIRE（4缸缺火）是否顯示缺火次數？
是，轉至步驟09。
否，轉至步驟06。
06 在記錄的定格數據參數范圍內，對車輛進行行駛測試數分鐘：
06-01 發動機轉速
06-02 VSS
06-03 相對TP傳感器
06-04 CLV（計算出的負載值）
06-05 APP傳感器
07 使用HDS監視DTC菜單中DTCP0301、P0302、P0303或P0304的OBD狀態。屏幕是否顯示FAILED（失敗）？
是，轉至步驟09。
否，如果屏幕顯示PASSED（通過），轉至步驟8。如果屏幕顯示EXECUTING（正在執行），繼續行駛直至結果顯示。如果屏幕顯示OUTOFCONDITION（異常狀態）或NOTCOMPLETED（未完成），轉至步驟6并重新檢查。
08 用HDS檢查數據表中的CYL1MISFIRE（1缸缺火）、CYL2MISFIRE（2缸缺火）、CYL3MISFIRE（3缸缺火）和/或CYL4MISFIRE（4缸缺火），持續10分鐘。CYL1MISFIRE（1缸缺火）、CYL2MISFIRE（2缸缺火）、CYL3MISFIRE（3缸缺火）和/或CYL4MISFIRE（4缸缺火）是否顯示缺火次數？
是，轉至步驟09。
否，間歇性故障，此時系統正常。檢查燃油系統電路是
否有線束松動或連接不良。
09 將點火開關轉至LOCK(0)位置。
10 將故障氣缸的點火線圈與另一氣缸的點火線圈交換。
11 在記錄的定格數據參數范圍內，對車輛進行行駛測試數分鐘：
11-01 發動機轉速
11-02 VSS
11-03 相對TP傳感器
11-04 CLV（計算出的負載值）
11-05 APP傳感器
12 用HDS檢查數據表中的CYL1MISFIRE（1缸缺火）、CYL2MISFIRE（2缸缺火）、CYL3MISFIRE（3缸缺火）和/或CYL4MISFIRE（4缸缺火），持續10分鐘。CYL1MISFIRE（1缸缺火）、CYL2MISFIRE（2缸缺火）、CYL3MISFIRE（3缸缺火）和/或CYL4MISFIRE（4缸缺火）是否顯示缺火次數？
是，轉至步驟13。
否，點火線圈插接器連接不良導致間歇性缺火（此時無缺火）。檢查點火線圈是否連接不良或端子松動。
13 確定缺火的氣缸。缺火是否發生在點火線圈被交換的氣缸中？
是，更換故障點火線圈，然后轉至步驟40。
否，轉至步驟014。
14 將點火開關轉至LOCK(0)位置。
15 將故障氣缸的火花塞與另一氣缸的火花塞交換。
16 在記錄的定格數據參數范圍內，對車輛進行行駛測試數分鐘：
16-01 發動機轉速
16-02 VSS
16-03 相對TP傳感器
16-04 CLV（計算出的負載值）
16-05 APP傳感器
17 用HDS檢查數據表中的CYL1MISFIRE（1缸缺火）、CYL2MISFIRE（2缸缺火）、CYL3MISFIRE（3缸缺火）和/或CYL4MISFIRE（4缸缺火），持續10分鐘。CYL1MISFIRE（1缸缺火）、CYL2MISFIRE（2缸缺火）、CYL3MISFIRE（3缸缺火）和/或CYL4MISFIRE（4缸缺火）是否顯示缺火次數？
是，轉至步驟18。
否，火花塞積碳導致間歇性缺火（此時無缺火）。
18 確定缺火的氣缸。缺火是否發生在火花塞被交換的氣缸中？
是，更換故障火花塞，然后轉至步驟40。
否，轉至步驟19。
19 將點火開關轉至LOCK(0)位置。
20 將故障氣缸的噴油器與另一氣缸的噴油器交換。
21 起動發動機并使其怠速運轉2分鐘。
22 在記錄的定格數據參數范圍內，對車輛進行行駛測試數分鐘：
22-01 發動機轉速
22-02 VSS
22-03 相對TP傳感器
22-04 CLV（計算出的負載值）
22-05 APP傳感器
23 用HDS檢查數據表中的CYL1MISFIRE（1缸缺火）、CYL2MISFIRE（2缸缺火）、CYL3MISFIRE（3缸缺火）和/或CYL4MISFIRE（4缸缺火），持續10分鐘。CYL1MISFIRE（1缸缺火）、CYL2MISFIRE（2缸缺火）、CYL3MISFIRE（3缸缺火）和/或CYL4MISFIRE（4缸缺火）是否顯示缺火次數？
是，轉至步驟24。
否，噴油器插接器連接不良導致間歇性缺火（此時無缺火）。檢查噴油器是否連接不良或端子松動。
24 確定缺火的氣缸。缺火是否發生在噴油器被交換的氣缸中？
是，更換故障噴油器，然后轉至步驟40。
否，轉至步驟25。
25 執行發動機壓縮壓力和氣缸泄漏測試。發動機是否通過了兩個測試？
是，轉至步驟26。
否，修理發動機，然后轉至步驟40。
26 進行VTEC搖臂測試。發動機是否通過了測試？
是，轉至步驟27。
否，修理VTEC搖臂，然后轉至步驟40。
27 將點火開關轉至LOCK(0)位置。
28 使用HDS跨接SCS線路。
29 斷開ECM/PCM插接器C（49針）。
30 將點火開關轉至ON(II)位置。
31 測量車身搭鐵和故障氣缸相應ECM/PCM插接器端子之間的電壓（參見表格）。

是否有蓄電池電壓？
是，轉至步驟39。
否，轉至步驟32。
32 將點火開關轉至LOCK(0)位置。
33 從故障氣缸上斷開噴油器2針插接器。
34 將點火開關轉至ON(II)位置。
35 測量噴油器2針插接器1號端子和車身搭鐵之間的電壓。

是否有蓄電池電壓？
是，轉至步驟36。
否，修理噴油器和PGM-FI主繼電器1之間線束的斷路，然后轉至步驟40。
36 將點火開關轉至LOCK(0)位置。
37 檢查車身搭鐵和故障氣缸ECM/PCM插接器端子之間是否導通（參見表格）。

是否導通？
是，修理ECM/PCM和噴油器之間線束的短路，然后轉至步驟40。
否，轉至步驟38。
38 檢查相應的噴油器2針插接器2號端子和故障氣缸ECM/PCM插接器端子之間是否導通（參見表格）。

是否導通？
是，轉至步驟39。
否，修理ECM/PCM和噴油器之間線束的斷路，然后轉至步驟40。

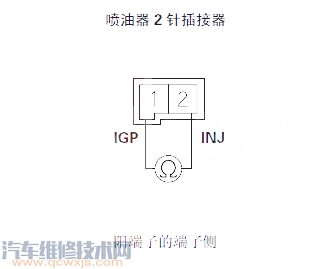

39 在噴油器側，測量噴油器2針插接器1號端子和2號端子之間的電阻。

是否為10-13Ω？
是，轉至步驟50。
否，更換噴油器，然后轉至步驟40。
40 將點火開關轉至LOCK(0)位置。
41 重新連接所有插接器，并按照與拆卸相反的順序安裝零件。
42 將點火開關轉至ON(II)位置。
43 使用HDS重新設定ECM/PCM。
44 使用HDS清除CKP模式。
45 執行ECM/PCM怠速學習程序。
46 執行CKP模式學習程序。
47 在記錄的定格數據參數范圍內，對車輛進行行駛測試數分鐘：
47-01 發動機轉速
47-02 VSS
47-03 相對TP傳感器
47-04 CLV（計算出的負載值）
47-05 APP傳感器
48 使用HDS檢查是否有臨時DTC或DTC。是否顯示DTCP0301、P0302、P0303或P0304？
是，檢查點火線圈、噴油器和ECM/PCM是否連接不良或端子松動，然后轉至對DTCP0300、P0301、P0302、P0303或P0304進行故障排除。
否，轉至步驟49。
49 使用HDS監視DTC菜單中DTCP0301、P0302、P0303或P0304的OBD狀態。屏幕是否顯示PASSED（通過）？
是，故障排除完成。如果在步驟48上顯示其他臨時DTC或DTC，則轉至顯示DTC的故障排除。
否，如果屏幕顯示FAILED（失敗），檢查點火線圈、噴油器和ECM/PCM是否連接不良或端子松動，然后轉至步驟01。如果屏幕顯示EXECUTING（正在執行），繼續行駛直至結果顯示。如果屏幕顯示OUTOFCONDITION（異常狀態）或者NOTCOMPLETED（未完成），轉至步驟47。
50 重新連接所有插接器。
51 如果ECM/PCM軟件版本不是最新，則將其更新，或者換上已知良好的ECM/PCM。
52 在記錄的定格數據參數范圍內，對車輛進行行駛測試數分鐘：
52-01 發動機轉速
52-02 VSS
52-03 相對TP傳感器
52-04 CLV（計算出的負載值）
52-05 APP傳感器
53 使用HDS檢查是否有臨時DTC或DTC。是否顯示DTCP0301、P0302、P0303或P0304？
是，檢查點火線圈、噴油器和ECM/PCM是否連接不良或端子松動。如果ECM/PCM已經更新，用已知良好的ECM/PCM進行替換，然后轉至步驟52。如果ECM/PCM已經替換，轉至步驟01。
否，轉至步驟54。
54 使用HDS監視DTC菜單中DTCP0301、P0302、P0303或P0304的OBD狀態。屏幕是否顯示PASSED（通過）？
是，如果ECM/PCM已更新，故障排除完成。如果ECM/PCM被替換，則更換原來的ECM/PCM。如果在步驟53上顯示其他臨時DTC或DTC，則轉至顯示DTC的故障排除。
否，如果屏幕顯示FAILED（失敗），檢查點火線圈、噴油器和ECM/PCM是否連接不良或端子松動。如果ECM/PCM已經更新，用已知良好的ECM/PCM進行替換，然后轉至步驟52。如果ECM/PCM已經替換，轉至步驟01。如果屏幕顯示EXECUTING（正在執行），繼續行駛直至結果顯示。如果屏幕顯示OUTOFCONDITION（異常狀態）或者NOTCOMPLETED（未完成），轉至步驟52。
