故障所屬系統范圍：暫無

適用車型：北京40

中文含義解釋：P0336：曲軸位置傳感器電路性能問題
P0337：曲軸位置傳感器電路故障

英文含義：暫無

P0336故障碼相關知識：

暫無

故障原因和影響：P0336：曲軸位置傳感器電路性能問題
01 DTC檢測條件
01-01 發動機運轉。
02 DTC觸發條件
02-01 ECM監測到曲軸位置傳感器脈沖信號缺失量超過2個。
03 可能的故障原因
03-01 電氣連接不良。
03-02 干擾噪聲。
03-03 曲軸位置傳感器與ECM之間的線路故障。
03-04 目標輪故障。
03-05 ECM故障。
P0337：曲軸位置傳感器電路故障
01 DTC檢測條件
01-01 起動過程中。
01-02 無凸輪軸位置傳感器故障。
01-03 進氣壓力下降大于1.1kPa。
01-04 系統電壓下降大于1V。
02 DTC觸發條件
02-01 ECM接收不到曲軸位置傳感器的信號。
03 可能的故障原因
03-01 曲軸位置傳感器與ECM之間的線路故障。
03-02 曲軸位置傳感器與齒圈之間的氣隙不符合規范。
03-03 曲軸位置傳感器故障。

建議及解決方法：01 DTC檢測步驟：在進行下列步驟之前，確認蓄電池電壓為正常電壓。
01-01 關閉點火開關。
01-02 將診斷儀BDS連接至車輛診斷接口上。
01-03 打開點火開關。
01-04 用診斷儀讀取和清除 DTC。
提示：使用最新的軟件檢測。
01-05 關閉點火開關，3-5 秒后重新打開點火開關。
01-06 用診斷儀讀取 DTC。
01-07 如果檢測到 DTC，則說明車輛有故障，請進行相應的診斷步驟。如果沒有檢測到 DTC，則說明先前檢測到的故障為偶發性故障。
02 診斷步驟：
提示：故障排除后，請重新驗證DTC及癥狀是否存在。
02-01 點火開關 LOCK 狀態時，斷開曲軸位置傳感器插頭T3f，檢查T3f連接插頭是否有裂痕和異常，針腳是否腐蝕、生銹。
是，清潔連接插頭及針腳。
否，進行02-02步。
02-02 啟動發動機，測量曲軸位置傳感器信號波形是否正常。
是，進行02-09步。
否，進行02-03步。
02-03 點火開關 LOCK 狀態時，斷開發動機控制單元插頭T73及曲軸位置傳感器插頭T3f。

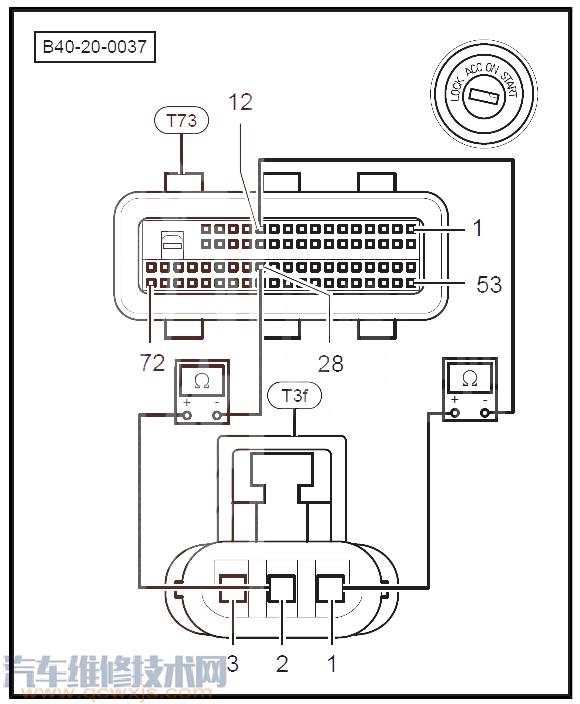

02-04 測量T73\12針腳到T3f\1針腳、T73\28針腳到T3f\2針腳之間導線是否出現短路、斷路情況。

是，維修故障導線。
否，進行02-05步。
02-05 點火開關 LOCK 狀態時，斷開發動機控制單元插頭T73及曲軸位置傳感器插頭T3f。

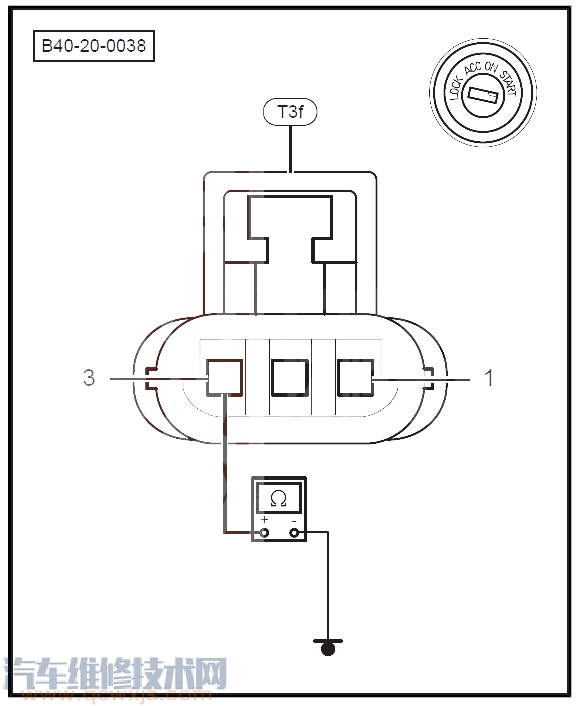

02-06 測量T3f\3針腳到接地點002針腳之間導線是否斷路、接地點是否腐蝕、生銹。

是，維修故障導線。
否，進行02-07步。
02-07 檢查傳感器信號齒輪是否變形、松動，是否有積碳。
是，更換或維修傳感器信號齒輪。
否，進行02-08步。
02-08 檢查傳感器與信號齒輪之間的間隙是否正常。
是，進行02-09步。
否，維修故障元件。
02-09 更換發動機控制單元，進行路試；重新進行診斷，讀取故障碼，確認故障碼及癥狀是否存在。
是，從其它癥狀查找原因。
否，更換發動機控制單元。
