故障所屬系統范圍：暫無

適用車型：思域

中文含義解釋：
P0563：PCM電源電路未達到理想電壓

英文含義：暫無

P0563故障碼相關知識：

暫無

故障原因和影響：

建議及解決方法：
01 打開點火開關至ON(II)。
02 使用HDS清除故障診斷代碼(DTC)。
03 關閉點火開關。
04 等待10秒鐘。
05 打開點火開關至ON(II)。
06 使用HDS檢查所有DTC或臨時DTC。是否顯示DTC P0563？
是，進行07步。
否，間歇性故障，此時系統正常。檢查PGM-FI主繼電器1與PCM端子之間是否連接不良或松動。
07 關閉點火開關。
08 使用HDS短接SCS線。
09 斷開PCM插頭A(44芯)。

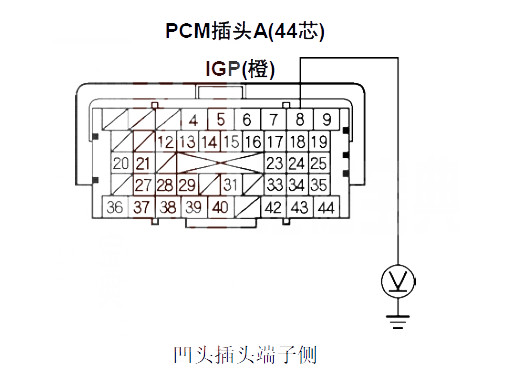

10 測量PCM插頭端子A6與車身地線之間的電壓。

是否為蓄電池電壓？
是，進行13步。
否，進行11步。
11 拆下發動機蓋下保險/繼電器盒內的PGM-FI主繼電器1(C)。

12 檢查PCM插頭端子A6與車身地線之間的導通性。

是否導通？
是，排除PCM(A6)與PGM-FI主繼電器1之間導線的短路故障，然后進行16步。
否，進行15步。
13 拆下發動機蓋下保險/繼電器盒內的PGM-FI主繼電器1(C)。

14 測量PCM插頭端子A8與車身地線之間的電壓。

是否為蓄電池電壓？
是，排除PCM(A8)與PGM-FI主繼電器1之間導線的短路故障，然后進行16步。
否，進行15步。
15 測試PGM-FI主繼電器1。PGM-FI主繼電器1是否良好？
是，進行23步。
否，更換PGM-FI主繼電器1，然后進行16步。
16 重新連接所有插頭。
17 打開點火開關至ON(II)。
18 使用HDS重新設置PCM。
19 進行PCM怠速學習程序。
20 關閉點火開關。
21 等待10秒鐘。
22 使用HDS檢查所有DTC或臨時DTC。是否顯示DTC P0563？
是，檢查PGM-FI主繼電器1與PCM端子之間是否連接不良或松動，然后進行01步。
否，故障處理完成。如果顯示其它臨時DTC或DTC，則排除DTC故障。
23 重新連接所有插頭。
24 如果PCM不是最新版軟件，則升級PCM，或使用運行良好的PCM替換。
25 使用HDS檢查所有DTC或臨時DTC。是否顯示DTC P0563？
是，檢查PGM-FI主繼電器1與PCM端子之間是否連接不良或松動。如果已升級PCM軟件，則使用運行良好的PCM更換，然后重新檢查。如果已替換PCM，則進行01步
否，如果已升級PCM軟件，則故障處理完成。如果替換PCM軟件，則更換原來的PCM。如果顯示其它臨時DTC或DTC，則排除DTC故障。
