艾力紳汽車故障碼P1659解決方案艾力紳P1659故障碼怎么解決

11-23

艾力紳故障碼P1659詳細介紹如下：

故障所屬系統范圍：暫無

適用車型：艾力紳

中文含義解釋：
P1659：電子節氣門控制系統(ETCS)控制繼電器斷開故障

英文含義：暫無

P1659故障碼相關知識：

暫無

故障含義解析：

故障原因及解決方法：
01 將點火開關旋至ON(II)位置。
02 使用HDS清除DTC。
03 使用HDS檢查未確定的DTC或已確認DTC。DTCP1659是否被顯示?
是，進行步驟04。
否，間歇性故障，此時系統正常。檢查ETCS控制繼電器與PCM處端子是否連接良好或松動。
04 將點火開關旋至LOCK（0）位置。
05 檢查發動機蓋下保險絲/繼電器盒中18號+BDBW(15A)保險絲。保險絲是否正常?
是，進行步驟06。
否，進行步驟17。

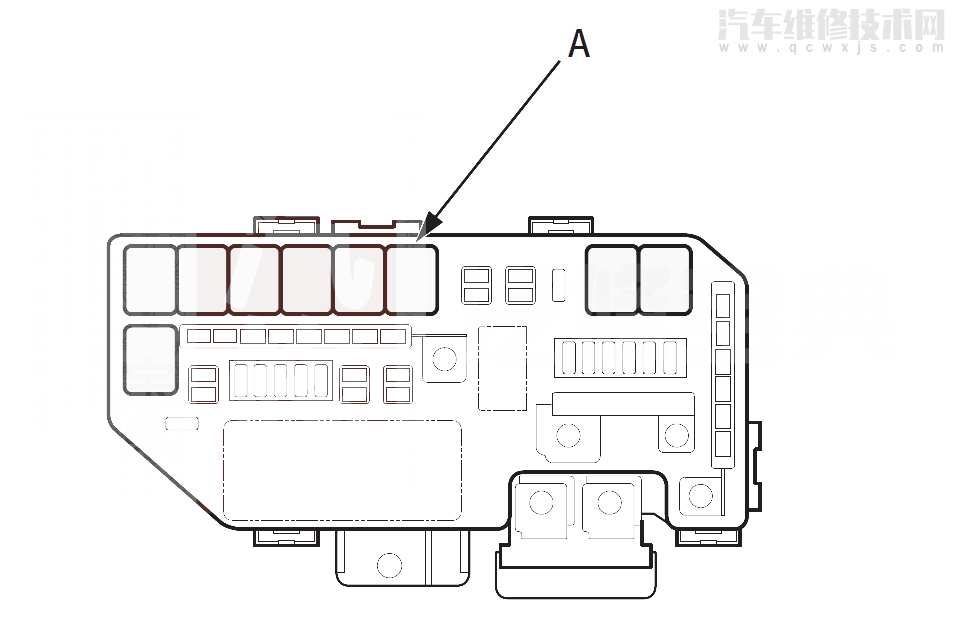

06 拆下發動機蓋下保險絲/繼電器盒內的ETCS控制繼電器(A)。

07 測試ETCS控制繼電器。ETCS控制繼電器是否正常?
是，進行步驟08。
否，更換ETCS控制繼電器，然后進行步驟23。
08 將點火開關旋至ON(II)位置。
09 測量ETCS控制繼電器4芯插頭4號端子與車身搭鐵線之間的電壓。

是否為蓄電池電壓?
是，進行步驟10。
否，更換發動機蓋下保險絲/繼電器盒，然后進行步驟22。
10 測量ETCS控制繼電器4芯插頭1號端子與車身搭鐵線之間的電壓。

是否為蓄電池電壓?
是，進行步驟11。
否，更換發動機蓋下保險絲/繼電器盒，然后進行步驟22。
11 關閉點火開關至LOCK(0)位置
12 使用HDS短接SCS線。
13 斷開PCM插頭C(49芯)。
14 檢查ETCS控制繼電器4芯插頭2號端子與PCM插頭C1端子之間的導通性。

是否導通?
是，進行步驟15。
否，排除PCM(C1)與ETCS控制繼電器之間的導線斷路故障，然后進行步驟23。
15 斷開PCM插頭A(49芯)。
16 檢查ETCS控制繼電器4芯插頭3號端子與PCM插頭A38端子之間的導通性。

是否導通?
是，進行步驟28。
否，排除PCM(A38)與ETCS控制繼電器之間的導線斷路故障，然后進行步驟23。
17 拆下發動機蓋下保險絲/繼電器盒內的ETCS控制繼電器(A)。

18 使用HDS短接SCS線。
19 斷開PCM插頭C(49芯)。
20 檢查PCM插頭C1端子與車身搭鐵線之間的導通性。

是否導通?
是，排除PCM(C1)與ETCS控制繼電器之間的導線短路故障然后進行步驟23。
否，進行步驟21。

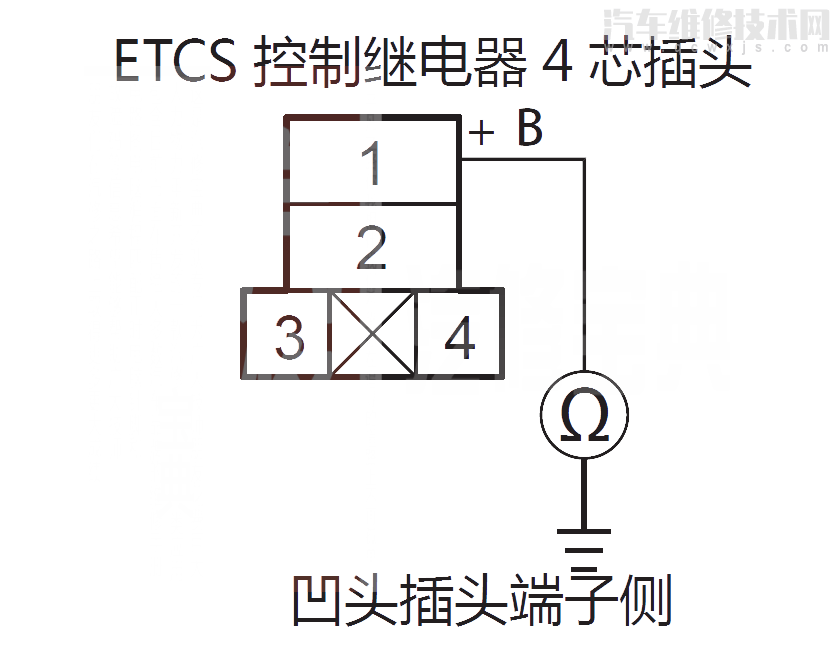

21 檢查ETCS控制繼電器4芯插頭1號端子與車身搭鐵線之間的導通性。

是否導通?
是，更換發動機蓋下保險絲/繼電器盒，然后進行步驟23。
否，進行步驟28。
22 將點火開關旋至LOCK（0）位置。
23 重新連接所有插頭。
24 將點火開關旋至ON(II)位置。
25 使用HDS重新設置PCM。
26 進行PCM怠速學習程序。
27 使用HDS檢查未確定的DTC或已確認DTC。DTCP1659是否被顯示?
是，檢查ETCS控制繼電器與PCM端口是否連接不良或松動，然后進行步驟01。
否，故障處理完成。如果任何其他未確定的或確定的DTC被顯示，進行所顯示DTC相關的故障處理。
28 重新連接所有插頭。
29 如果沒有升級到最新的版本，或更換了一個運行良好的PCM，升級PCM。
30 使用HDS檢查未確定的DTC或已確認DTC。DTCP1659是否被顯示?
是，檢查ETCS控制繼電器與PCM處端子是否連接不良或松動，然后重新檢查。如果PCM被更換，進行步驟01。
否，如果PCM已經更新了，故障處理結束。如果PCM被更換，更換原來的PCM。如果任何其他未確定的或確定的DTC被顯示，進行所顯示DTC相關的故障處理。
