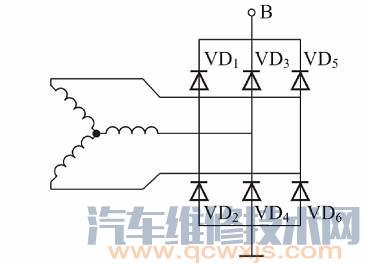

不同結構整流器發電機整流器接線圖及整流器原理
汽車原理
07-12
發電機整流器的檢測與維修
07-13 12:46:59
發電機整流器的檢測與維修
（1）普通整流器的檢測。將二極管的引線與其他連接分離，用指針萬用表的兩個表筆分別接到二極管的引線與殼體上，測二極管的正向與反向電阻。二極管的正向電阻應符合標準值，反向電阻應在10kQ以上，見圖1-26、圖1-27。
圖1-26檢測正二極管的正向電阻
圖1-27檢測正二極管的反向電阻
（2）整體結構的整流器檢測。

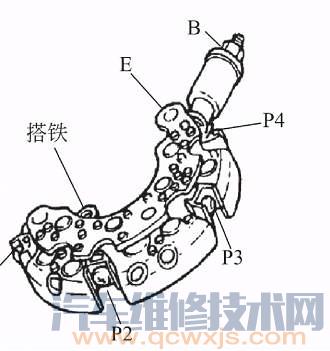

整體結構整流器的整流板與正、負硅二極管全部焊裝在一起，不可分解。圖1-28為本田汽車交流發電機的整流器。
圖1-28整體結構的整流器檢測
檢測負極管時，將指針萬用表的黑表筆接E，紅表筆依次接P1、P2、P3、P4，均應導通；交換兩表筆后再測，均應為0o，否則有負二極管損壞，需更換整流器總成。
