大眾帕薩特掛擋桿無法移動且車鑰匙無法拔出故障

09-07

故障現象

一輛2012 款大眾帕薩特車，搭載CEA發動機和09G自動變速器，累計行駛里程約為20.7萬km。車主反映，該車選擋桿無法移動，且車鑰匙無法拔出。

故障診斷

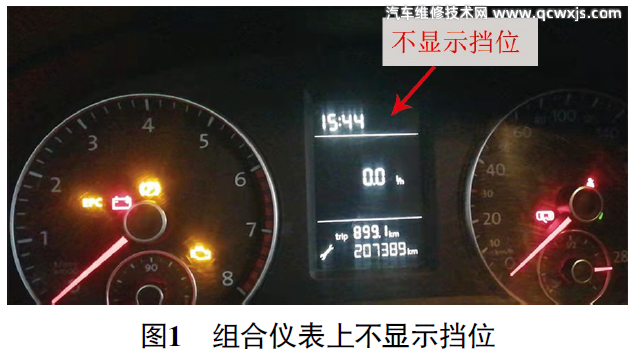

接車后試車，接通點火開關，組合儀表上不顯示擋位（圖1）。起動發動機，發動機可以順利起動著機，但選擋桿無法移出P擋；將發動機熄火，發現車鑰匙無法拔出。

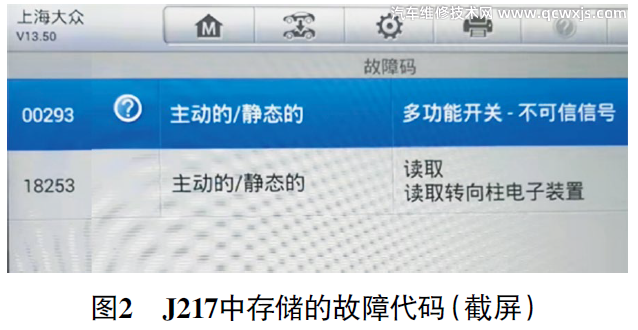

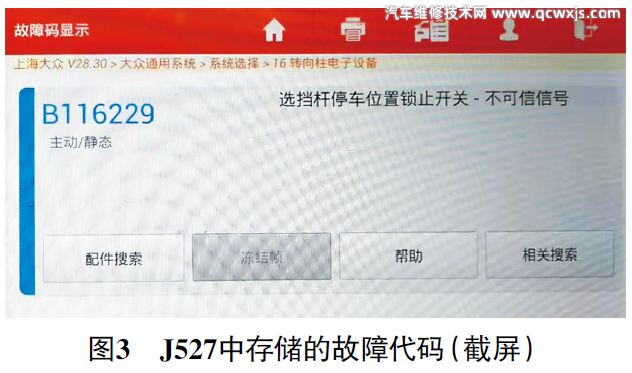

用故障檢測儀檢測，發現自動變速器控制單元（J217）中存儲有故障代碼“00293 多功能開關-不可信信號”“18253 讀取轉向柱電子裝置”（圖2），轉向柱電子裝置控制單元（J527）中存儲有故障代碼“B116229選擋桿停車位置鎖止開關-不可信信號”（圖3）。

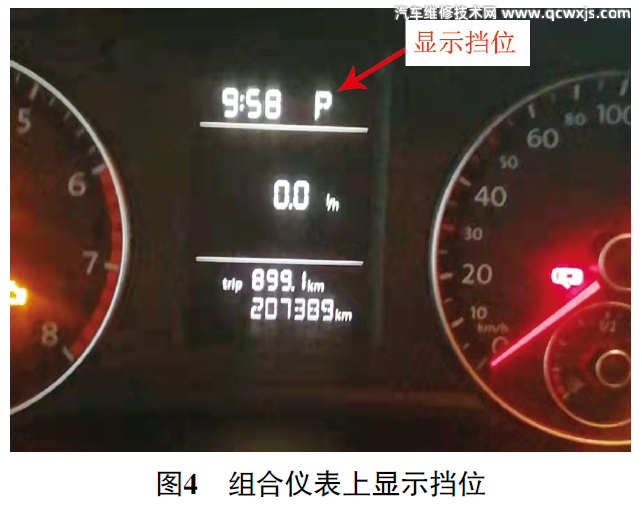

記錄并清除故障代碼后試車，發現組合儀表上的擋位顯示又恢復正常（圖4）。

踩下制動踏板，移動選擋桿，能從P擋移動至R擋，且組合儀表上的擋位顯示正常；但從R擋移動至N擋時，組合儀表上的擋位顯示消失，且選擋桿面板上的擋位指示燈顯示為R擋；再將選擋桿移回至P擋，此時選擋桿鎖止，無法移動。

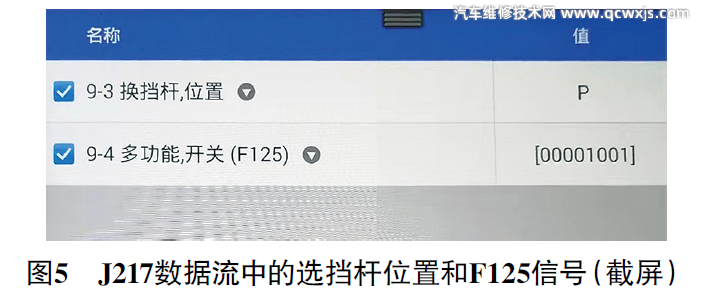

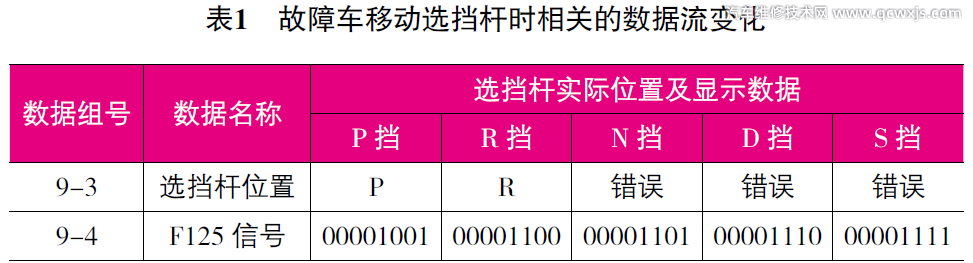

再次用故障檢測儀檢測，讀得的故障代碼與之前的一樣，清除故障代碼后試車，移動選擋桿，同時讀取J217數據流中的選擋桿位置和F125信號（圖5），測試結果見表1所列，由此推斷從N擋開始，選擋桿位置信號出現錯誤。

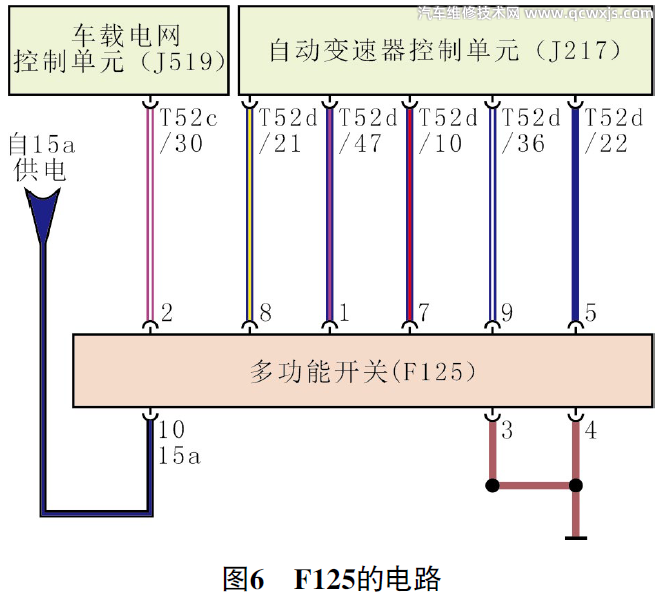

如圖6所示，F(xiàn)125通過端子1、端子5、端子7及端子9的電位狀態向J217傳遞擋位信號。

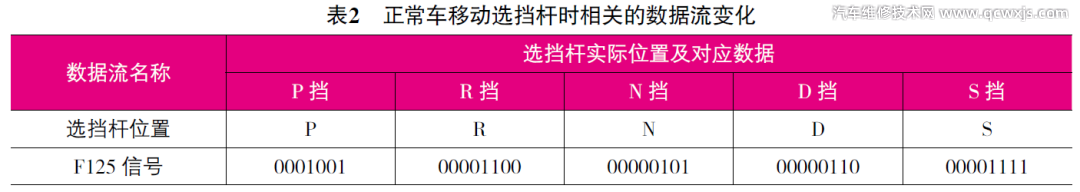

J217第9-4組數據的后4位數，從左往右依次對應F125端子1、端子7、端子9、端子5的電位狀態，數字“0”對應高電位（蓄電池電壓），數字“1”對應低電位（搭鐵），正常車移動選擋桿時相關的數據流變化見表2所列。

對比表1和表2可知，在移動選擋桿時，故障車F125端子7、端子9及端子5的電位狀態變化正常，但F125端子1的電位狀態始終顯示為“1”，即一直為低電位。

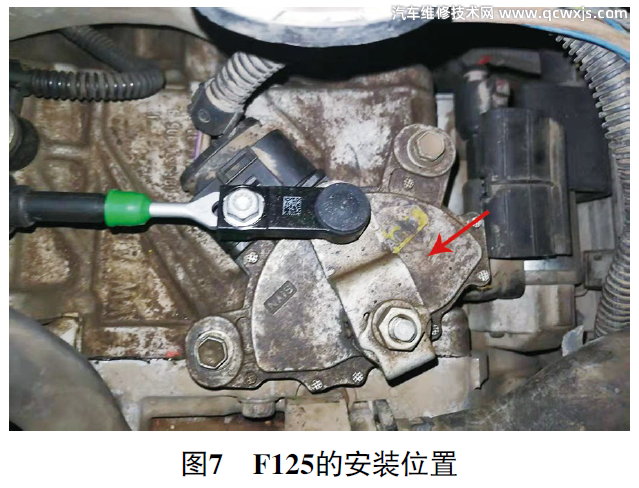

F125安裝在自動變速器上（圖7），用萬用表在線測量F125端子1上的電壓，始終為2.1 V左右，不會隨著選擋桿的移動而發生變化，異常。

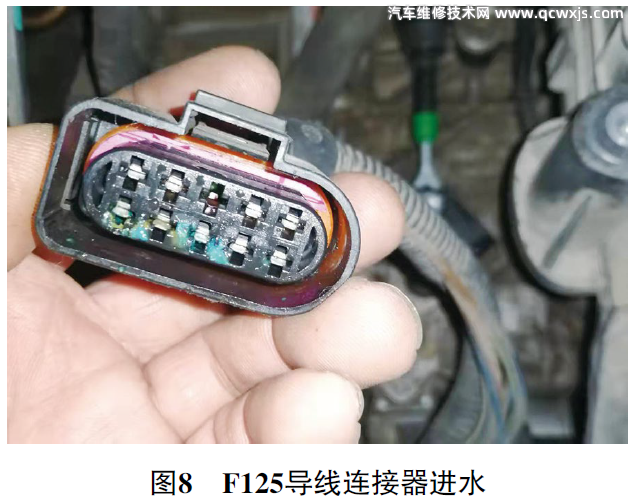

脫開F125導線連接器，發現導線連接器進水（圖8），且端子明顯腐蝕，初步判斷導線連接器進水導致端子1與搭鐵（端子3或端子4）短路。處理干凈F125導線連接器后裝復試車，故障依舊。

將選擋桿移至N擋，脫開F125導線連接器，測量其端子1上的電壓，約為蓄電池電壓，正常，說明端子1對應的導線不存在對搭鐵短路的情況；裝復F125導線連接器，在線測量F125端子1上的電壓，又被拉低至1 V左右（正常情況下，當選擋桿處于N擋時，端子1不與搭鐵導通，為高電位），由此推斷F125內部進水損壞，導致其端子1始終與搭鐵端子（端子3或端子4）導通。

故障排除

處理F125導線連接器，并更換F125后反復試車，選擋桿能夠正常移動，且車鑰匙也可以正常拔出，故障排除。

故障總結

通過本案例可知，如果F125信號出現故障，會導致J527存儲故障代碼“B116229 選擋桿停車位置鎖止開關-不可信信號”。選擋桿停車位置鎖止開關（F319）安裝在選擋桿機構上，其信號提供至J527，用于控制車鑰匙防拔出鎖功能。如圖9所示，當選擋桿處于非P擋位置或按下選擋桿側面的解鎖按鍵時，F(xiàn)319觸點閉合，J527就會給車鑰匙防拔出鎖電磁閥（N376）供電，N376的鎖銷克服彈簧力被壓入到轉向盤鎖內，此時車鑰匙無法旋轉至拔出位置，車鑰匙無法拔出；當選擋桿處于P擋位置且未按下選擋桿側面的解鎖按鍵時，F(xiàn)319觸點斷開，J527不向N376供電，允許拔出車鑰匙。

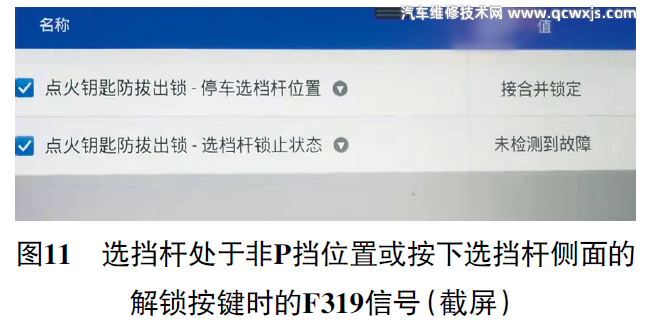

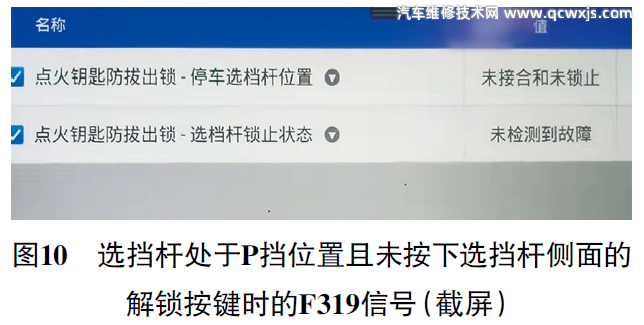

通過讀取J527數據流可以快速判斷F319信號是否正常。正常情況下，當選擋桿處于P擋位置且未按下選擋桿側面的解鎖按鍵時，“點火鑰匙防拔出鎖-停車選擋桿位置”顯示為“未接合和未鎖止”（圖10），允許拔出車鑰匙；當選擋桿處于非P擋位置或按下選擋桿側面的解鎖按鍵時，“點火鑰匙防拔出鎖-停車選擋桿位置”顯示為“接合并鎖定”（圖11），不允許拔出車鑰匙。

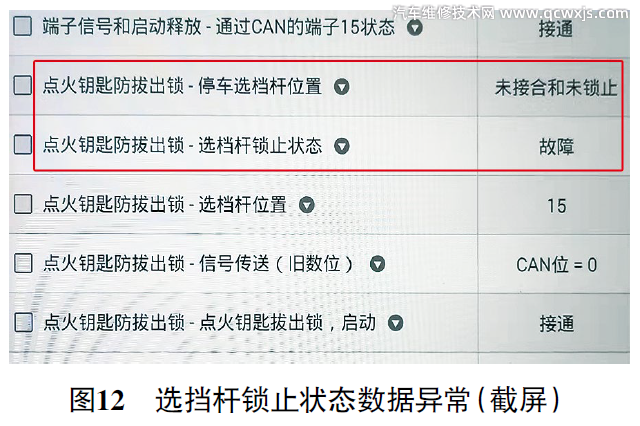

在診斷該車故障時，讀取J527數據流，“點火鑰匙防拔出鎖-停車選擋桿位置”數據顯示是正常的，說明F319信號正常，而“點火鑰匙防拔出鎖-選擋桿鎖止?fàn)顟B(tài)”數據顯示為“故障”（圖12），推斷J527雖然能夠正常接收F319信號，但無法識別擋位信號（J527通過CAN總線從J217獲取擋位信號，J217從F125獲取擋位信號），因此無法判斷選擋桿的鎖止?fàn)顟B(tài)是否正常，從而存儲故障代碼“B116229 選擋桿停車位置鎖止開關-不可信信號”。
