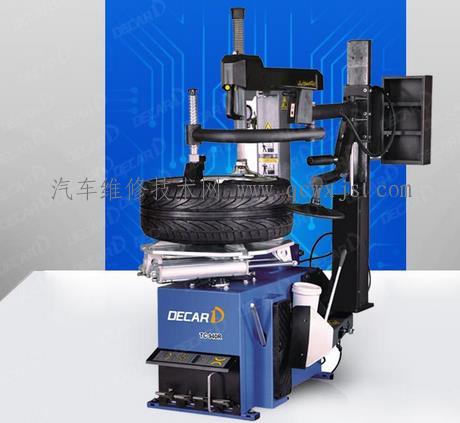

輪胎拆裝扒胎機操作指南

10-28

輪胎拆裝扒胎機操作前注意

1. 使用前應清除輪胎拆裝機上及附近妨礙作業的器具及雜物，并檢查機器各部是否正常。

2. 拆卸輪胎時先將輪胎內的氣完全放凈，去掉鋼圈上所有鉛塊。 3. 拆胎前，將輪胎放到輪胎擠壓位置，反復轉動輪胎并操作擠壓臂使輪胎和鋼圈徹底分離，擠壓過程中應防止手、腳深入擠壓臂內。

4. 輪胎搬上拆裝臺時應避免磕碰設備，踩下踏板鎖住鋼圈前，應確認卡盤和鋼圈之間沒有異物，不允許用手指探察鋼圈是否放正。

5. 拆裝輪胎前應在用毛刷在輪胎內圈抹好潤滑液，禁止使用礦物油作潤滑液。

6. 拆裝輪胎過程中，用撬棍將輪胎邊挑到鳥頭上時，應注意撬棍的用力方向和力度，絕不允許將手深入撬開的縫隙中。輪胎邊挑上鳥頭取出撬棍后，才能踩下踏板使卡盤旋轉，將輪胎扒出鋼圈。

7. 輪胎充氣前應首先確認輪胎氣壓表是否正常，充氣時一定要注意安全要注意觀察壓力表，以免輪胎過壓造成人員傷害。

2.1 拆無內胎輪胎操作指南

2.1.1 用控制桿調節裝配圓盤與輪輞之間的位置使裝配圓盤緊緊地考住輪胎邊緣。

2.1.2 腳踏旋轉控制閥轉動輪胎，同時將裝配盤向輪胎側移動。

2.1.3 將裝配臂抬起至非工作位置，使其移動到輪胎外側，確定裝配勾正對輪胎，否則壓開定位手柄，使裝配頭旋轉180°，而后放下并構勾住托架。

2.1.4 控制操作桿，調節裝配勾與輪胎之間的位置，使其移動至輪胎與輪輞之間，并插入輪胎邊緣勾住輪胎。

2.1.5 向下移動輪胎，以防止輪胎邊緣與裝配勾脫離。 2.1.6 向外移動裝配勾，直到處于輪輞便于外側。 2.1.7 逆時針轉動輪子，直到輪胎邊緣完全脫離輪緣。

2.1.8 將裝配臂移動到輪胎里側，用裝配盤，緊靠輪胎邊緣逆時針轉動輪子，使里側輪胎邊緣完全脫離輪子。

2.1.9 從輪緣上移開裝配盤，扳開鎖定手柄，抬起裝配臂，使裝配盤移動到輪胎另一側。

2.1.10 重復上述操作，直到另一側輪胎邊緣完全脫離。

2.2 安裝無內胎輪胎操作指南

2.2.1 確保輪輞已被緊在液壓夾具上。

2.2.2 在輪輞和輪胎兩邊緣涂抹潤滑劑。

2.2.3 將鉗子卡在輪輞邊緣的外側的最高點處。

2.2.4 把輪胎放在支撐臺板上，降低升降臂控制調節臺板與升降臂之間的位置，把輪胎第一側跨在已鎖好鉗子的輪輞上，并確保鉗子在輪輞最高點上。

2.2.5 升起輪輞和輪胎，并順時針旋轉15-20mm，輪胎與輪輞交叉靠在一起。

2.2.6 見車裝配勾是否朝向輪胎一側，若不是，壓起定位手柄，轉動180°，固定好裝配勾。

2.2.7 用控制操作桿使裝配勾與外緣對齊距離為5MM.

2.2.8 順時針轉動使鉗子位于最低點，第一次輪胎邊緣已到位。

2.2.9 從輪輞上卸下鉗子并使用工具脫離輪胎。

2.2.10 將鉗子卡在輪輞外側并旋轉至裝配勾上方。

2.2.11 控制裝配勾移動至輪輞與輪胎之間與輪輞距離未5mm順時針轉動輪胎，直到鉗子處于最低點，使外側輪胎安裝到位。

2.2.12 取下鉗子把輪胎降至輪胎支撐臺板上，松下夾具小心取下輪胎。

2.3 拆帶有內胎的輪胎操作指南

2.3.1 將裝配臂抬到非工作位置，使其移動輪子的外側鎖定位置后，用裝配勾勾住輪胎。

2.3.2 調整升降臂位置移動裝配勾使其插入輪輞和輪胎邊緣之間，深入達3cm處。

2.3.3 向外移動裝配勾和向下調節升降臂，防止輪胎與裝配勾脫離。

2.3.4 向外移動裝配勾直到處于輪輞邊緣側。

2.3.5在裝配勾的右側將大撬杠插在輪輞與輪胎的邊緣之間。

2.3.6 向下壓大撬杠并降低輪子直到輪輞邊緣與裝配勾之間有5mm的距離。

2.3.7 逆時針轉動直到輪胎一側邊緣全部脫離。

2.3.8 將裝配臂抬至非工作位置，降低升降臂讓輪胎接觸支撐臺板，將輪胎支撐臺板稍微向外移動，以便留有取出內胎的空間。

2.3.9 取出內胎，再次提起升降臂。

2.3.10 將裝配臂移到輪胎內側，裝配勾朝向輪胎，移動裝配勾伸至輪胎邊緣最外側。

2.3.11 轉動輪胎，直至全部脫離為止。

2.4 安全帶有內胎的輪胎操作指南

2.4.1 把輪輞夾緊在夾具上，并在輪胎和輪輞上涂抹潤滑劑。

2.4.2 在輪輞的外援的最高點處安裝鉗子，確保鉗子卡住輪輞。 2.4.3 將輪胎放在支撐臺板上，并降低升降臂，讓鉗子勾起輪胎一側。 2.4.4 提升掛著輪胎的輪輞并逆時針轉動15-20mm，輪胎會自動傾斜。 2.4.5 把裝配勾移至輪輞里側，用裝配勾勾好輪胎的一側。

2.4.6 順時針轉動輪胎，直到鉗子處于最低為止，第一側的輪胎邊緣將被裝好，取下鉗子。

2.4.7 使輪胎選擇不安，氣閥孔處在輪輞底部。

2.4.8 將輪胎支撐臺板置于輪的下方，并降低升降臂使得輪胎接觸到臺板，將支撐臺板稍微向外移動，以便留有空間裝入內胎。 2.4.9 順時針轉動輪子，將內胎裝入輪輞槽內。

2.4.10 將內胎充入少量氣體，以便在安裝外側輪胎邊緣時不被壓折。

2.4.11 提升輪胎并將鉗子卡在另一側邊緣，位于閥門右側20cm處，并順時針轉動輪子直到鉗子處于9點鐘為止。

2.4.12 移動托架，使裝配勾距離此側輪輞的外緣5mm處。 2.4.13 順時針轉動輪子直到輪胎完全裝在論網上。

2.4.14 降下輪子后檢查氣閥是否正對引出孔。如沒有對正，讓輪子靠在支撐臺板上，輕微轉動輪軸以調整位置。

2.4.15 小心松開夾具，移動托架，把輪胎取下。

2.5 拆帶開口壓環的輪胎操作指南

2.5.1 將輪子夾在輪軸上，并確保已經放氣。

2.5.2 將裝配圓盤正對輪胎，鎖好裝配盤，并貼近輪胎。

2.5.3 轉動輪子，同時沿著輪緣輪廓線逐漸向前移動裝配圓盤。直到壓環完全脫離輪緣。
