手動變速器的拆裝步驟（圖解）

第1步 固定變速器

將拆卸工具夾裝在虎鉗上，同時把變速器固定在拆裝工具或工作臺上。使用13mm 的套筒擰下變速器后蓋螺栓，并取下變速器后蓋及密封圈。

第2步 拆卸鎖止裝置
拆卸5擋同步器及齒輪：
① 用4mm 圓柱沖出五擋變速叉鎖止彈性銷。


② 使用卡簧鉗取下卡環



③ 向上取出5 擋變速叉及同步器，再取下五擋被動齒輪。


④ 使用工具取下5擋主動齒輪上的卡環，并取下碟形彈性墊圈，再用拉器取下5擋主動齒輪。



第3步 拆卸軸承鎖止片：

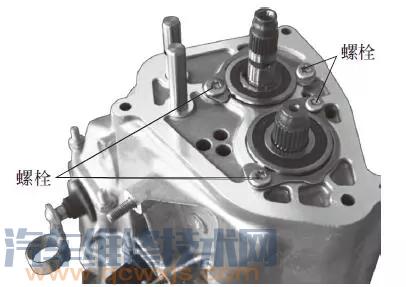

① 使用T40的花型套筒擰下軸承鎖止片螺栓。

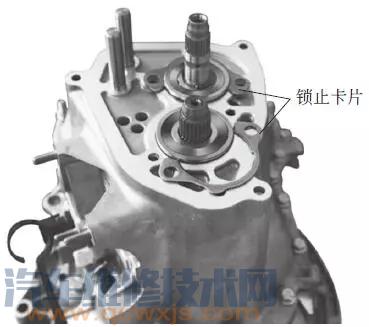

② 用一大小合適的圓柱沖插入鎖止卡片的螺栓孔中，用另一圓柱沖向外頂另一端取下鎖止卡片。



第4步 拆卸變速器殼體：

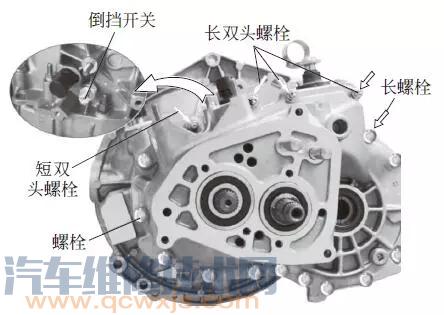

① 逆時針擰下倒擋開關；
② 用13mm 的套筒拆卸螺栓（短雙頭螺栓1個，長雙頭螺栓3個，長螺栓1個，其余為短螺栓11個）。

使用撬杠小心地向上撬，分離變速器殼體與離合器殼體。

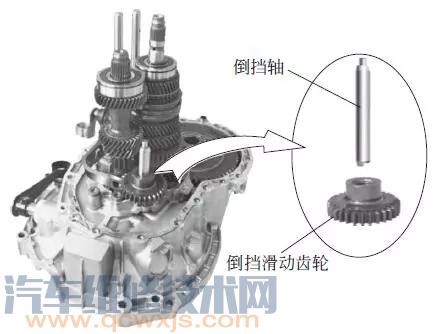

第5步 拆卸倒擋軸及倒擋齒輪：
① 直接取下倒擋軸
② 向外取出倒擋滑動齒輪


拆卸倒擋撥叉：

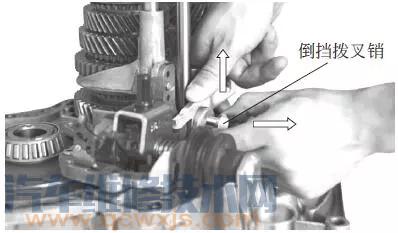

先向下按住倒擋撥叉再向外取下倒擋撥叉銷，并取下倒擋撥叉。



第6步 拆卸變速器齒輪組：

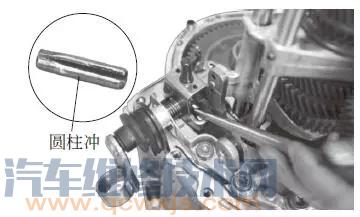

① 先掛入2擋，然后用4mm圓柱沖沖出槽銷。

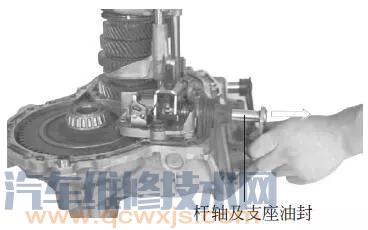

② 向外取出桿軸總成及支座油封。



③ 取出1、2擋選擋復位彈簧

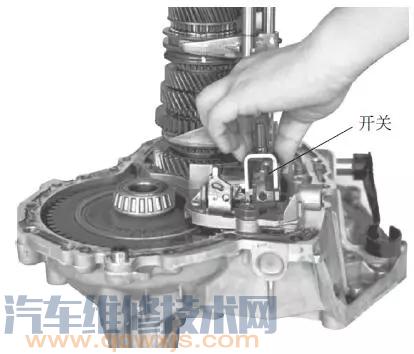

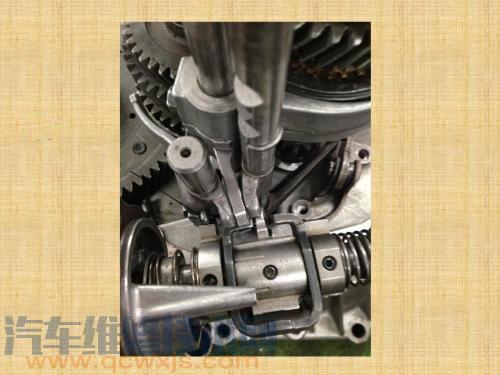

④ 向外取出聯鎖裝置鎖止開關總成

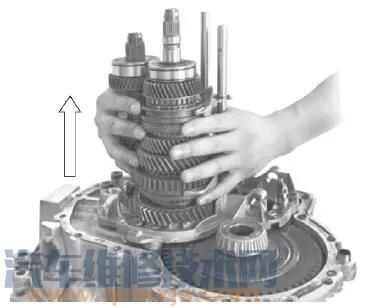

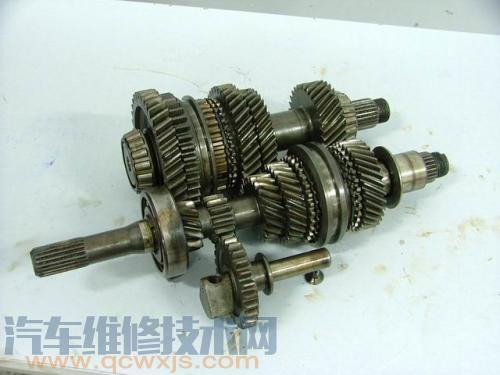

⑤ 托住1軸、2軸連同撥叉向上垂直取出



第7步 拆卸差速器：

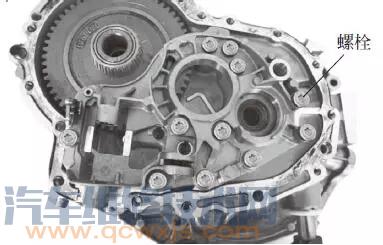

① 使用T50的花型套筒擰下11 個螺栓

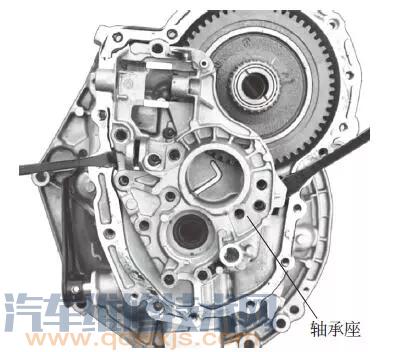

② 用兩根撬杠向外撬下軸承座

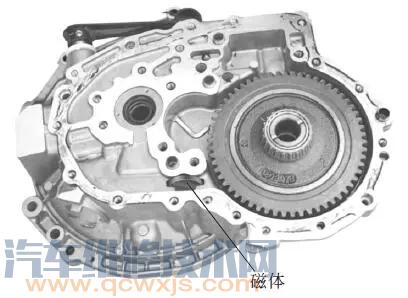

③ 取出如下圖所示的磁體



④ 向上取出差速器

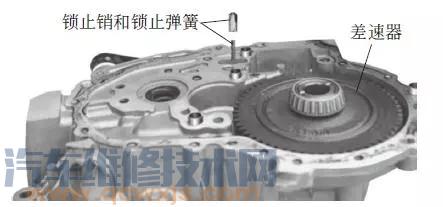

⑤ 取出鎖止銷與鎖止彈簧
