一輛2014款?yuàn)W迪A4L車，搭載CUJ發動機，累計行駛里程約為10萬km，出現鼓風機不工作的故障。
故障診斷
用故障檢測儀檢測，發現空調控制單元（J255）中存儲有故障代碼“02071 本地?cái)?shù)據總線對搭鐵短路”（圖1）。

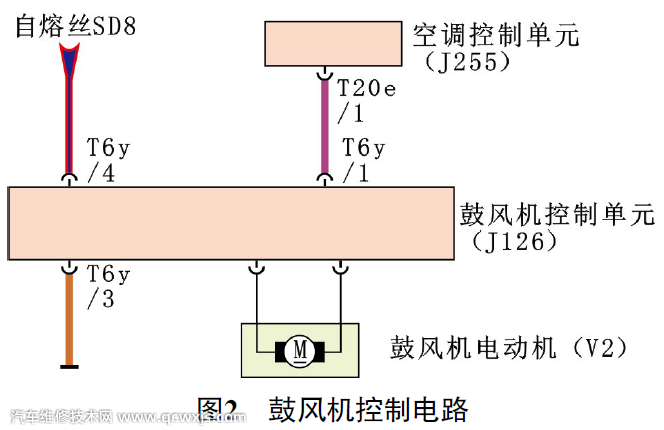

查看鼓風機控制電路（圖2），可知J255通過LIN總線向鼓風機控制單元（J126）發送轉速控制信號，然后J126控制鼓風機電動機（V2）運轉。

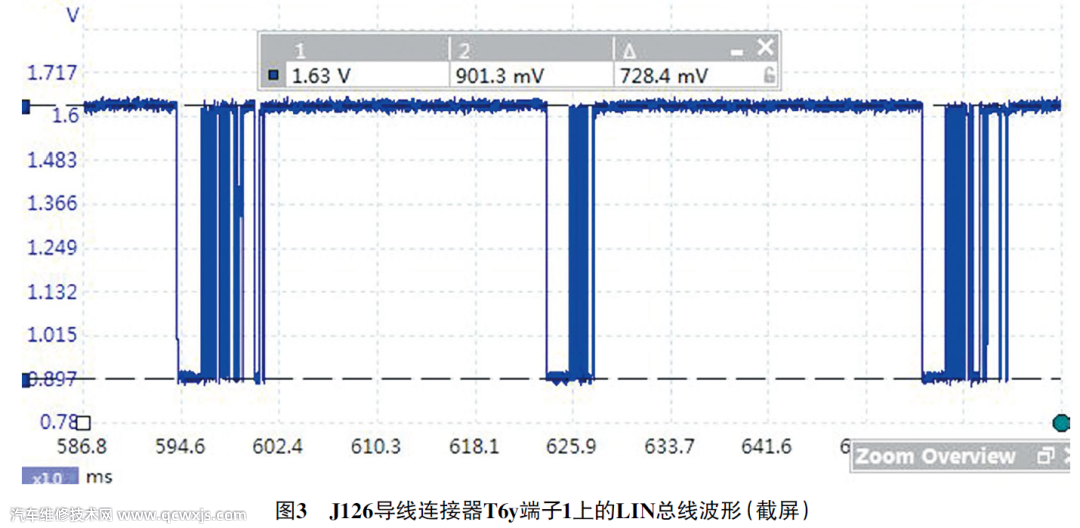

在線測量J126導線連接器T6y端子1上的LIN總線波形（圖3），發現高電位只有1.63 V，異常，正常為蓄電池電壓，這與故障代碼提示的“本地?cái)?shù)據總線對搭鐵短路”相吻合。
脫開J126導線連接器T6y，LIN總線波形的高電位依舊為1.63 V，暫時排除J126存在故障的可能。接著測量J126導線連接器T6y端子1與J255導線連接器T20e導線連接器端子1之間的線路，不存在斷路及對搭鐵短路的現象，由此推斷J255損壞。

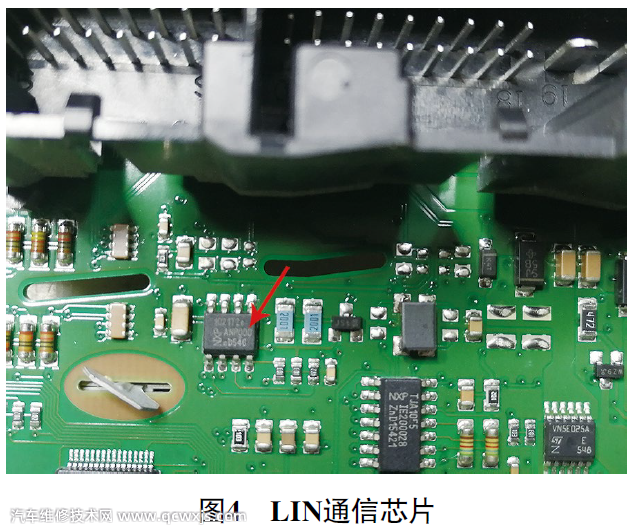

拆檢J255電路板，發現J255導線連接器T20e導線連接器端子1通往1個8端子的LIN通信芯片（圖4），懷疑該芯片損壞。
故障排除
更換LIN通信芯片后試車，LIN總線波形恢復正常，鼓風機工作正常，故障排除。
