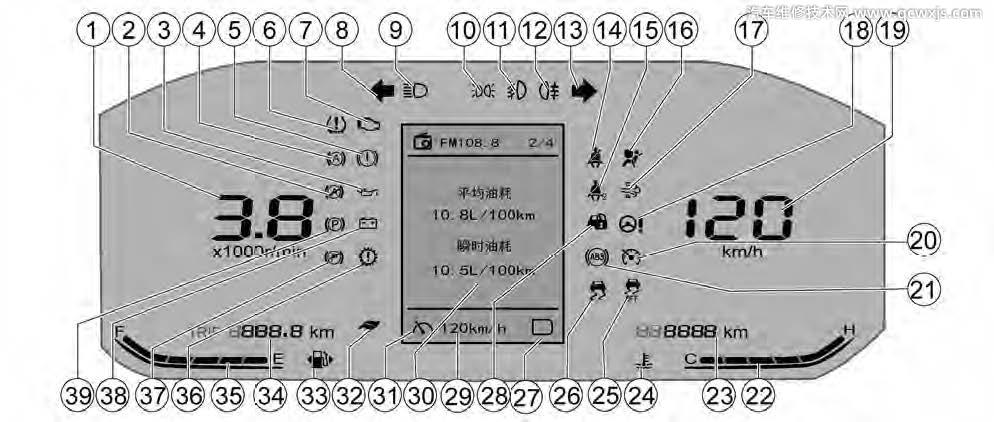

五菱凱捷Ⅰ型組合儀表盤指示燈圖解

1 .發動機轉速表

2 .自動駐車（AVH）故障警告燈*

3 .機油壓力低警告燈

4 .自動駐車（AVH）工作指示燈*

5 .制動系統/手剎指示燈/EBD警告燈

6 .胎壓監測系統（TPMS）故障警告燈

7 .發動機故障故障警告燈

8 .左轉向信號燈/危險警告閃光燈

9 .前照燈遠光指示燈

10 .位置燈指示燈

11 .前霧燈指示燈*

12 .后霧燈指示燈*

13 .右轉向信號燈/危險警告閃光燈

14 .駕駛員安全帶未系警告燈

15 .前排乘客安全帶未系警告燈*

16 .安全氣囊故障警告燈*

17 .顆粒捕集器指示燈

18 .電子助力轉向（EPS）故障警告燈

19 .車速表

20 .定速巡航工作狀態指示燈*

21 .ABS警告燈

22 .水溫表

23 .總里程表

24 .水溫過高警告燈

25 .電子穩定控制系統（ESP）關閉指示燈*

26 .電子穩定控制系統（ESP）故障警告燈*

27 .擋位顯示*

28 .發動機防盜系統指示燈

29 .巡航期望車速*

30 .行車電腦顯示屏

31 .定速巡航工作指示燈*

32 .經濟模式指示燈*

33 .油量過低警告燈

34 .小計里程表

35 .油量表

36 .變速器故障警告燈

37 .電子手剎故障警告燈*

38 .充電系統故障警告燈*

39 .電子手剎工作指示燈*

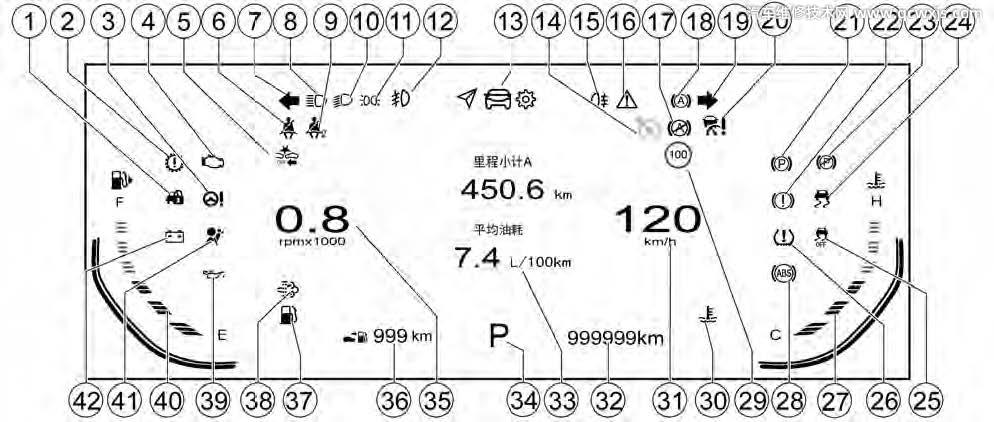

五菱凱捷Ⅱ型組合儀表盤指示燈圖解

1 .發動機防盜系統指示燈

2 .變速器故障警告燈*

3 .電動助力轉向（EPS）警告燈

4 .發動機故障警告燈

5 .自動緊急制動關閉指示燈*

6 .駕駛員安全帶未系警告燈

7 .左轉向信號燈/危險警告指示燈

8 .前照燈遠光指示燈

9 .副駕駛員安全帶未系警告燈

10 .前照燈近光指示燈

11 .位置燈指示燈

12 .前霧燈*

13 .行車電腦信息選項卡

14 .定速巡航工作指示燈*

15 .后霧燈指示燈

16 .故障信息指示燈*

17 .自動駐車（AVH）故障警告燈*

18 .自動駐車（AVH）工作指示燈*

19 .右轉向信號燈/危險警告指示燈

20 .自適應巡航故障警告燈*

21 .電子手剎工作指示燈*

22 .制動系統/手剎指示燈/EBD警告燈

23 .電子手剎故障警告燈*

24 .電子穩定控制系統（ESP）故障警告燈

25 .電子穩定控制系統（ESP）關閉指示燈

26 .胎壓監測系統（TPMS）故障警告燈

27 .水溫表

28 .ABS警告燈

29 .自適應巡航工作狀態指示燈*

30 .水溫過高警告燈

31 .車速表

32 .總里程表

33 .顯示屏

34 .擋位顯示

35 .發動機轉速表

36 .續航里程表

37 .燃油液面過低警告燈

38 .顆粒捕集器指示燈

39 .機油壓力低警告燈

40 .燃油表

41 .安全氣囊警告燈

42 .充電系統故障警告燈
