汽車的基本構造

汽車基本組成部分

汽車一般由發動機 、底盤、車身和電氣設備等四個基本部分組成。

一、汽車發動機 ：

發動機 是汽車的動力裝置，由2大機構 5大系組成：曲柄連桿機構 、配氣機構 、冷卻系、燃料供給系、潤滑系、點火系、起動系組成，但是柴油機比汽油機少一個點火系統。

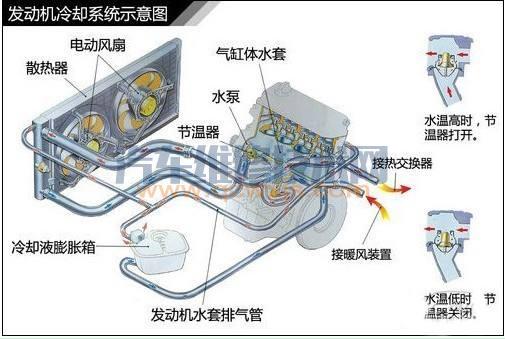

1．冷卻系：

一般由水箱、水泵、散熱器、風扇、節溫器、水溫表和放水開關組成。汽車發動機 采用兩種冷卻方式，即空氣冷卻和水冷卻。一般汽車發動機 多采用水冷卻。

2．潤滑系：

發動機 潤滑系由機油泵、集濾器、機油濾清器、油道、限壓閥、機油表、感壓塞及油尺等組成。

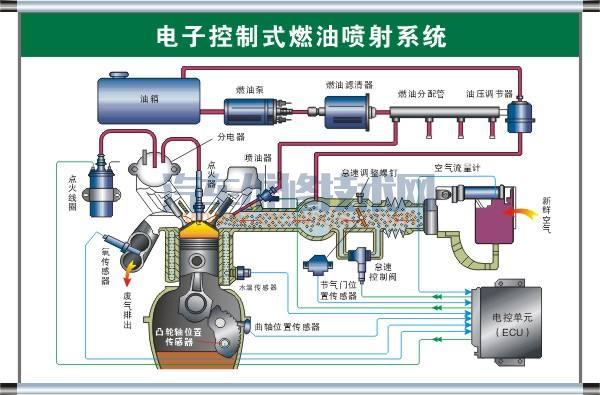

3．燃油供給系：

汽油機燃油系統包括汽油箱、汽油表、汽油管、汽油濾清器、汽油泵、化油器、空氣濾清器等。

柴油機燃油系統包括噴油泵、噴油器和調速器等主要部件及柴油箱、輸油泵、油水分離器、柴油濾清器、噴油提前器和高、低壓油管等輔助裝置。

4．啟動系：

起動機、蓄電池。

5．點火系：

火花塞、高壓線、高壓線圈、分電器、點火開關。

6．曲柄連桿機構 ：

連桿、曲軸、 軸瓦、飛輪 、活塞、活塞環、活塞銷、曲軸油封。

7．配氣機構 ：

汽缸蓋、氣門室蓋罩凸輪軸、氣門進氣歧管、排氣歧管、空氣過濾器、消音器、三元催化增壓器。

二、汽車底盤：

底盤作用是支撐、安裝汽車發動機 及其各部件的總成，形成汽車的整體造型，并接受發動機 的動力，使汽車產生運動，保證正常行駛。底盤由傳動系、行駛系、轉向系和制動系四部分組成。

1．傳動系：

汽車發動機 所發出的動力靠傳動系傳遞到驅動車輪。傳動系具有減速、變速、倒車、中斷動力、輪間差速和軸間差速等功能，與發動機 配合工作，能保證汽車在各種工況條件下的正常行駛，并具有良好的動力性和經濟性。主要是由離合器、變速器、萬向節、傳動軸和驅動橋等組成。

離合器：

其作用是使發動機 的動力與傳動裝置平穩地接合或暫時地分離，以便于駕駛員進行汽車的起步、停車和換檔等操作。

變速器：

由變速器殼、變速器蓋、第一軸、第二軸、中間軸、倒檔軸、齒輪、軸承和操縱機構 等機件構成，用于汽車變速和變輸出扭矩。

2．行駛系：

由車架、車橋、懸架和車輪等部分組成。

行駛系的功用是：

a.接受傳動系的動力，通過驅動輪與路面的作用產生牽引力，使汽車正常行駛。

b.承受汽車的總重量和地面的反力。

c.緩和不平路面對車身造成的沖擊，衰減汽車行駛中的振動，保持行駛的平順性。

d.與轉向系配合，保證汽車操縱穩定性。

3．轉向系：汽車上用來改變或恢復其行駛方向的專設機構 稱為汽車轉向系統。轉向系統的基本組成

a.轉向操縱機構 ，主要由轉向盤、轉向軸和轉向管柱等組成。

b.轉向器，將轉向盤的轉動變為轉向搖臂的擺動或齒條軸的直線往復運動，并對轉向操縱力進行放大的機構 。轉向器一般固定在汽車車架或車身上，轉向操縱力通過轉向器后一般還會改變傳動方向。

c.轉向傳動機構 將轉向器輸出的力和運動傳給車輪(轉向節)，并使左右車輪按一定關系進行偏轉的機構 。

4．制動系：

汽車上用以使外界(主要是路面)在汽車某些部分(主要是車輪)施加一定的力，從而對其進行一定程度的強制制動的一系列專門裝置統稱為制動系統。其作用是：使行駛中的汽車按照駕駛員的要求進行強制減速甚至停車；使已停駛的汽車在各種道路條件下(包括在坡道上)穩定駐車；使下坡行駛的汽車速度保持穩定。

制動系分類：

a. 按制動系統的作用

制動系統可分為行車制動系統、駐車制動系統、應急制動系統及輔助制動系統等。用以使行駛中的汽車降低速度甚至停車的制動系統稱為行車制動系統；用以使已停駛的汽車駐留原地不動的制動系統則稱為駐車制動系統；在行車制動系統失效的情況下，保證汽車仍能實現減速或停車的制動系統稱為應急制動系統；在行車過程中，輔助行車制動系統降低車速或保持車速穩定，但不能將車輛緊急制停的制動系統稱為輔助制動系統。上述各制動系統中，行車制動系統和駐車制動系統是每一輛汽車都必須具備的。

b.按制動操縱能源

制動系統可分為人力制動系統、動力制動系統和伺服制動系統等。以駕駛員的肌體作為唯一制動能源的制動系統稱為人力制動系統；完全靠由發動機 的動力轉化而成的氣壓或液壓形式的勢能進行制動的系統稱為動力制動系統；兼用人力和發動機 動力進行制動的制動系統稱為伺服制動系統或助力制動系統。

c.按制動能量的傳輸方式

制動系統可分為機械式、液壓式、氣壓式和電磁式等。同時采用兩種以上傳能方式的制動系稱為組合式制動系統。

制動系統一般由制動操縱機構 和制動器兩個主要部分組成。

a. 制動操縱機構

產生制動動作、控制制動效果并將制動能量傳輸到制動器的各個部件以及制動輪缸和制動管路。

b. 制動器

產生阻礙車輛的運動或運動趨勢的力(制動力)的部件。汽車上常用的制動器都是利用固定元件與旋轉元件工作表面的摩擦而產生制動力矩，稱為摩擦制動器。它有鼓式制動器和盤式制動器兩種結構型式。

三、汽車車身:

車身安裝在底盤的車架上，用以駕駛員、旅客乘坐或裝載貨物。汽車、客車的車身一般是整體結構，貨車車身一般是由駕駛室和貨箱兩部分組成。

汽車車身結構主要包括：

車身殼體(白車身)、車門、車窗、車前鈑制件、車身內外裝飾件和車身附件、座椅以及通風、暖氣、冷氣、空氣調節裝置等等。在貨車和專用汽車上還包括車箱和其它裝備。

1、車身殼體(白車身)：

是一切車身部件的安裝基礎，通常是指縱、橫梁和支柱等主要承力元件以及與它們相連接的鈑件共同組成的剛性空間結構。客車車身多數具有明顯的骨架，而汽車車身和貨車駕駛室則沒有明顯的骨架。車身殼體通常還包括在其上敷設的隔音、隔熱、防振、防腐、密封等材料及涂層。

2、車門：

通過鉸鏈安裝在車身殼體上，其結構較復雜，是保證車身的使用性能的重要部件。這些鈑制制件形成了容納發動機 、車輪等部件的空間。

3、車身外部裝飾件：

主要是指裝飾條、車輪裝飾罩、標志和浮雕式文字等等。散熱器面罩、保險杠、燈具以及后視鏡等附件亦有明顯的裝飾性。

4、車內部裝飾件：

包括儀表板、頂篷、側壁、座椅等表面覆飾物，以及窗簾和地毯。在汽車上廣泛采用天然纖維或合成纖維的紡織品、人造革或多層復合材料、連皮泡沫塑料等表面覆飾材料；在客車上則大量采用纖維板、紙板、工程塑料板、鋁板、花紋橡膠板以及復合裝飾板等覆飾材料。

5、車身附件：

門鎖、門鉸鏈、玻璃升降器、各種密封件、風窗刮水器、風窗洗滌器、遮陽板、后視鏡、拉手、點煙器和煙灰盒等。在現代汽車上常常裝有無線電收放音機和桿式天線，在有的汽車車身上還裝有無線電話機、電視機或加熱食品的微波爐和小型電冰箱等附屬設備。

6、車身內部的通風、暖氣、冷氣以及空氣調節裝置：

是維持車內正常環境、保證駕駛員和乘客安全舒適的重要裝置。

7、座椅：

也是車身內部重要裝置之一。座椅由骨架、座墊、靠背和調節機構 等組成。座墊和靠背應具有一定的彈性。調節機構 可使座位前后或上下移動以及調節座墊和靠背的傾斜角度。某些座椅還有彈性懸架和減振器，可對其彈性懸架加以調節以便在駕駛員們不同的體重作用下仍能保證座墊離地板的高度適當。在某些貨車駕駛室和客車車廂中還設置適應夜間長途行車需要的臥鋪。

8、其他：

為保證行車安全，在現代汽車上廣泛采用對乘員施加約束的安全帶、頭枕、氣囊以及汽車碰撞時防止乘員受傷的各種緩沖和包墊裝置。按照運載貨物的不同種類，貨車車箱可以是普通欄板式結構、平臺式結構、傾卸式結構、閉式車箱、氣、液罐以及運輸散粒貨物(谷物、粉狀物等)所采用的氣力吹卸專用容罐或者是適于公路、鐵路、水路、航空聯運和國際聯運的各種標準規格的集裝箱。

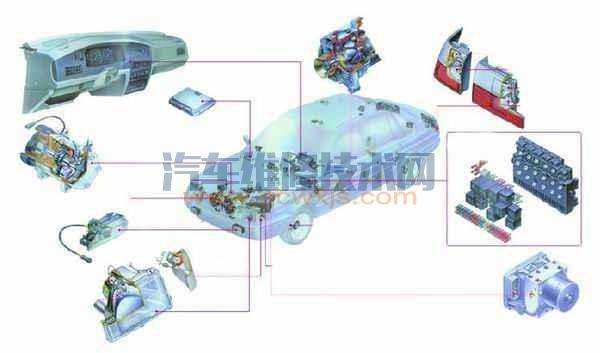

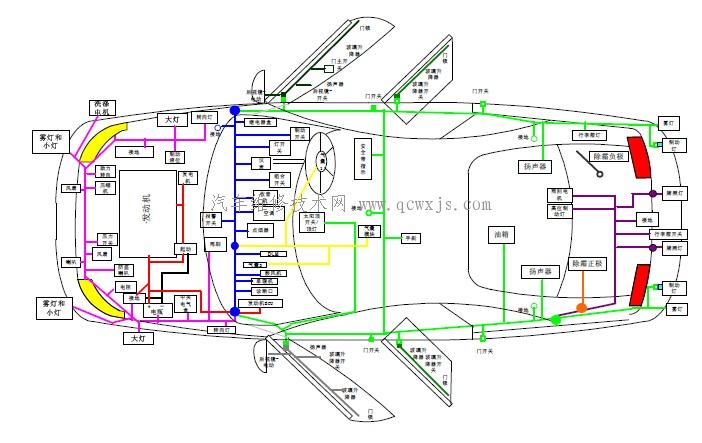

四、電氣設備

電氣設備由電源和用電設備兩大部分組成。電源包括蓄電池和發電機；用電設備包括發動機 的起動系、汽油機的點火系和其它用電裝置。

1、蓄電池：

蓄電池的作用是供給起動機用電，在發動機 起動或低速運轉時向發動機 點火系及其他用電設備供電。當發動機 高速運轉時發電機發電充足，蓄電池可以儲存多余的電能。蓄電池上每個單電池都有正、負極柱。

2、起動機：

其作用是將電能轉變成機械能，帶動曲軸旋轉，起動發動機 。起動機使用時，應注意每次起動時間不得超過5秒，每次使用間隔不小于10-15秒，連續使用不得超過3次。若連續起動時間過長，將造成蓄電池大量放電和起動機線圈過熱冒煙，極易損壞機件。
