我們都知道發動機是汽車的心臟，相信大家都有東拼西湊的學一些發動機知識，今天汽車維修網小編給大家系統的整理整個發動機的基礎知識，如果能認真看完，相信肯定有所收獲。全文3065字，81幅結構圖，建議收藏、分享后再慢慢看。

首先我們來看一下

發動機總成構造圖解

發動機拆散之后，零部件也是一大堆

如果憑上面這樣的圖去了解發動機的話，就有如“盲人摸象”。汽車維修網小編在這里給各位傾情奉上整理后的圖文 。

發動機分為兩大機構與五大系統，有沒有小伙伴知道是哪些？
兩大機構：曲柄連桿機構、配氣機構
五大系統：點火系統、燃油供給系統、冷卻系統、潤滑系統與啟動系統

曲柄連桿結構圖解

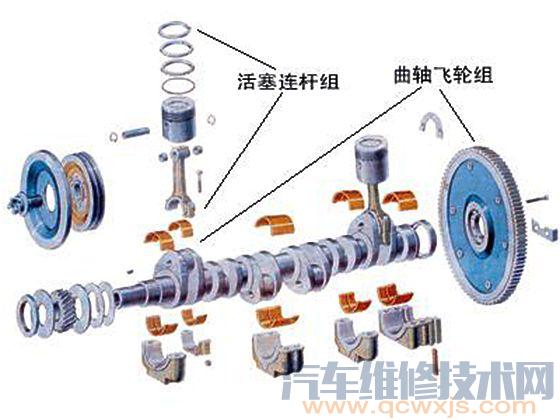

曲柄連桿機構又由機體組、曲軸飛輪組與活塞桿組組成。

發動機機體組構造圖解及名稱

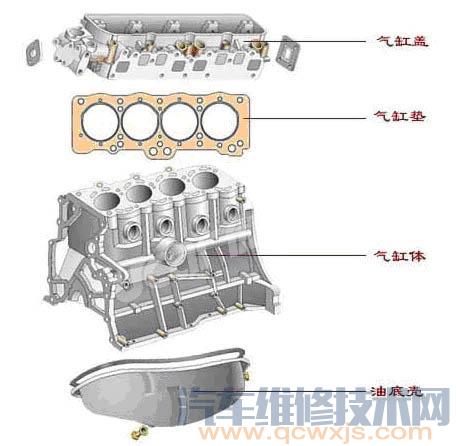

發動機機體組主要由氣缸蓋、氣缸墊、氣缸體、油底殼、氣缸蓋罩以及主軸承蓋等組成。

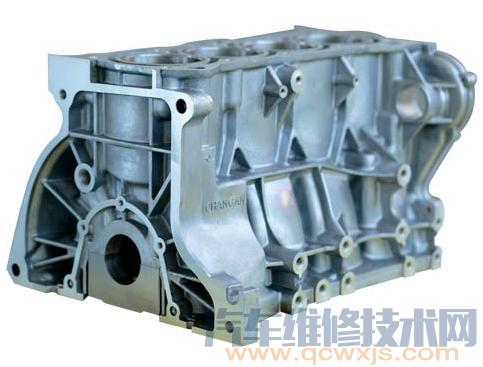

氣缸體
發動機的主體，將各個氣缸和曲軸箱連為一體，是安裝活塞、曲軸以及其他零件和附件的支承骨架。

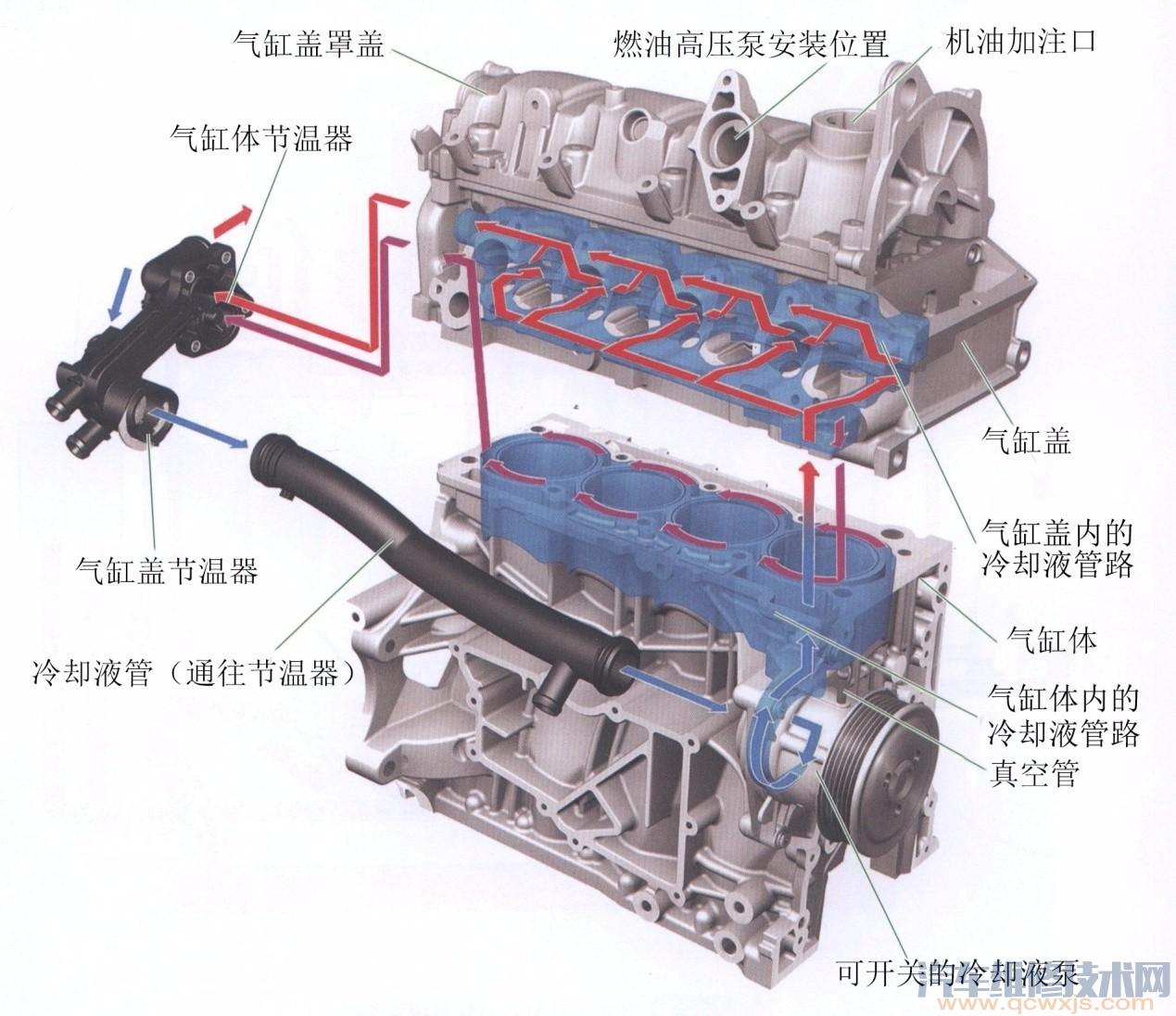

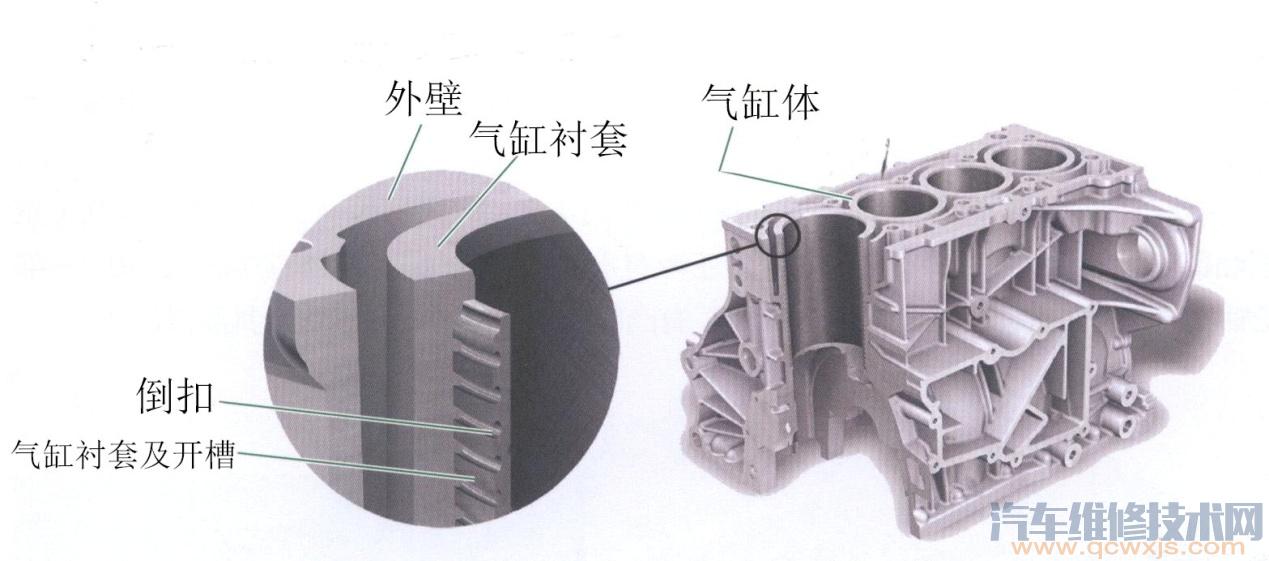

氣缸體的缸套周邊是有水道的（如下圖），以供發動機散熱。

氣缸蓋
作用是密封氣缸，與活塞共同形成燃燒空間，關承受高溫高壓燃?xì)獾淖饔谩Ｍ瑫r(shí)也是配氣機構的載體。


氣缸墊

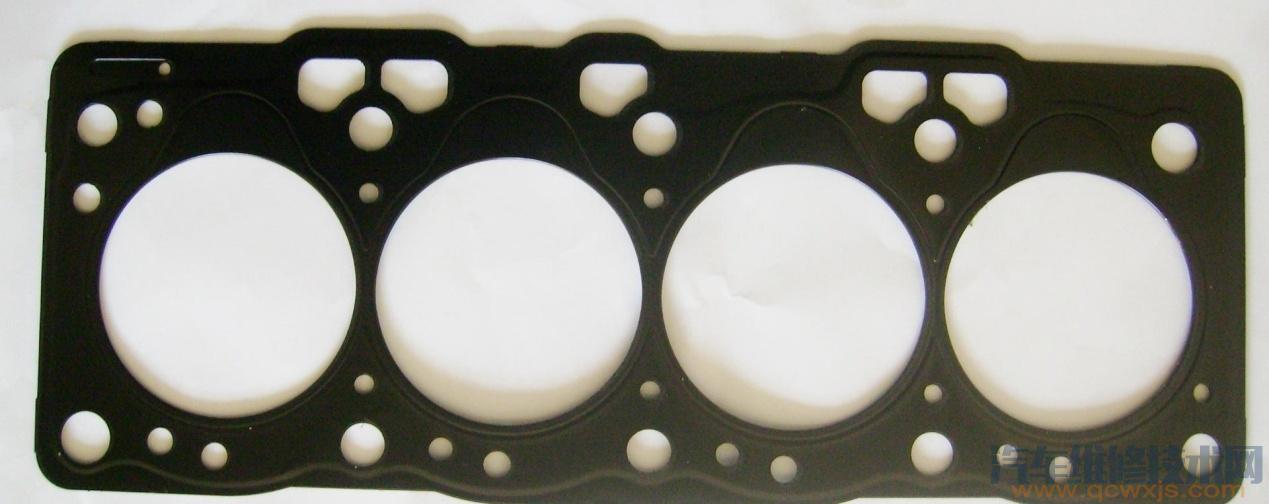

又稱氣缸襯墊，位于氣缸蓋與氣缸體之間，其功用是填補氣缸體和氣缸蓋之間的微觀孔隙，保證良好的密封性，防止氣缸漏氣和水套漏水。

油底殼
油底殼是曲軸箱的下半部，又稱為下曲軸箱。作用是密閉曲軸箱做為儲油的外殼，防止雜質的進入。

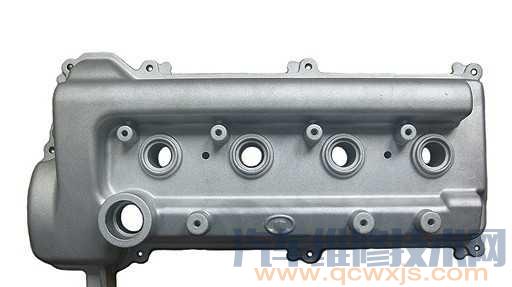

氣缸蓋罩
位于發動機上部，是蓋在氣缸蓋上的罩殼，起到密封的作用，防止雜質的進入。

曲軸飛輪組

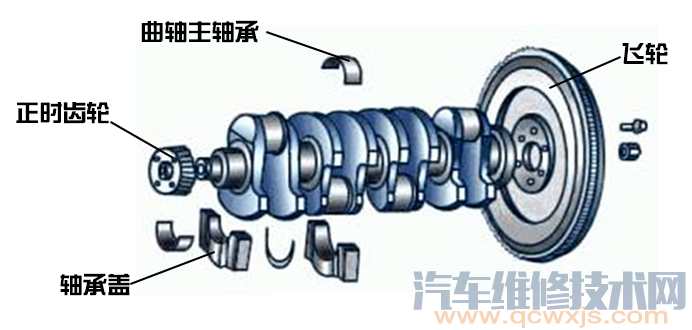

曲軸飛輪組主要由曲軸、飛輪、曲軸皮帶輪與正時齒輪等組成。安裝在氣缸體上面。

（汽車維修技術網 原創 http://www.011315.cn/)

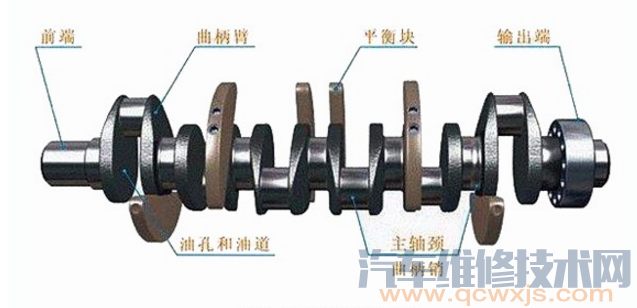

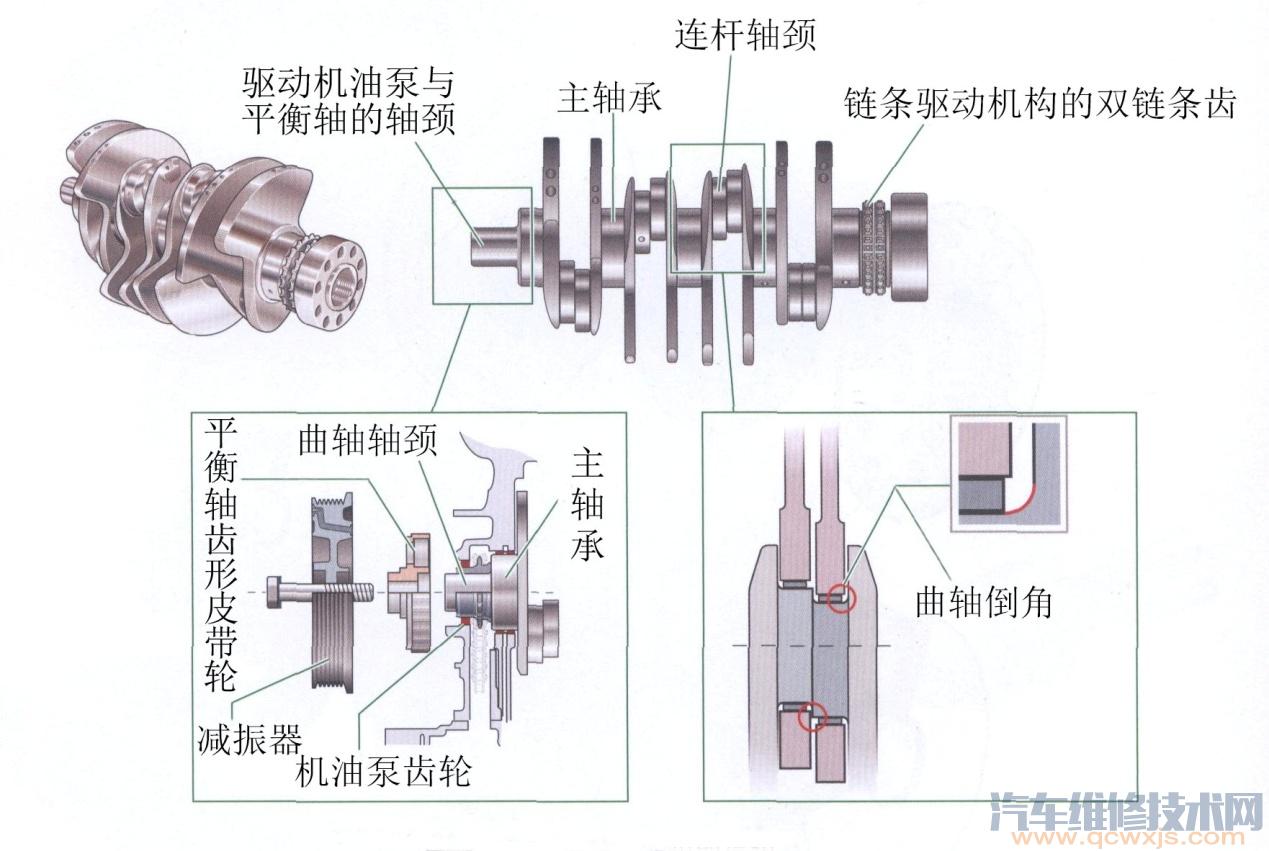

曲軸
承受來自連桿的力，將活塞的上下運動轉變?yōu)榍S的旋轉運動并輸出。

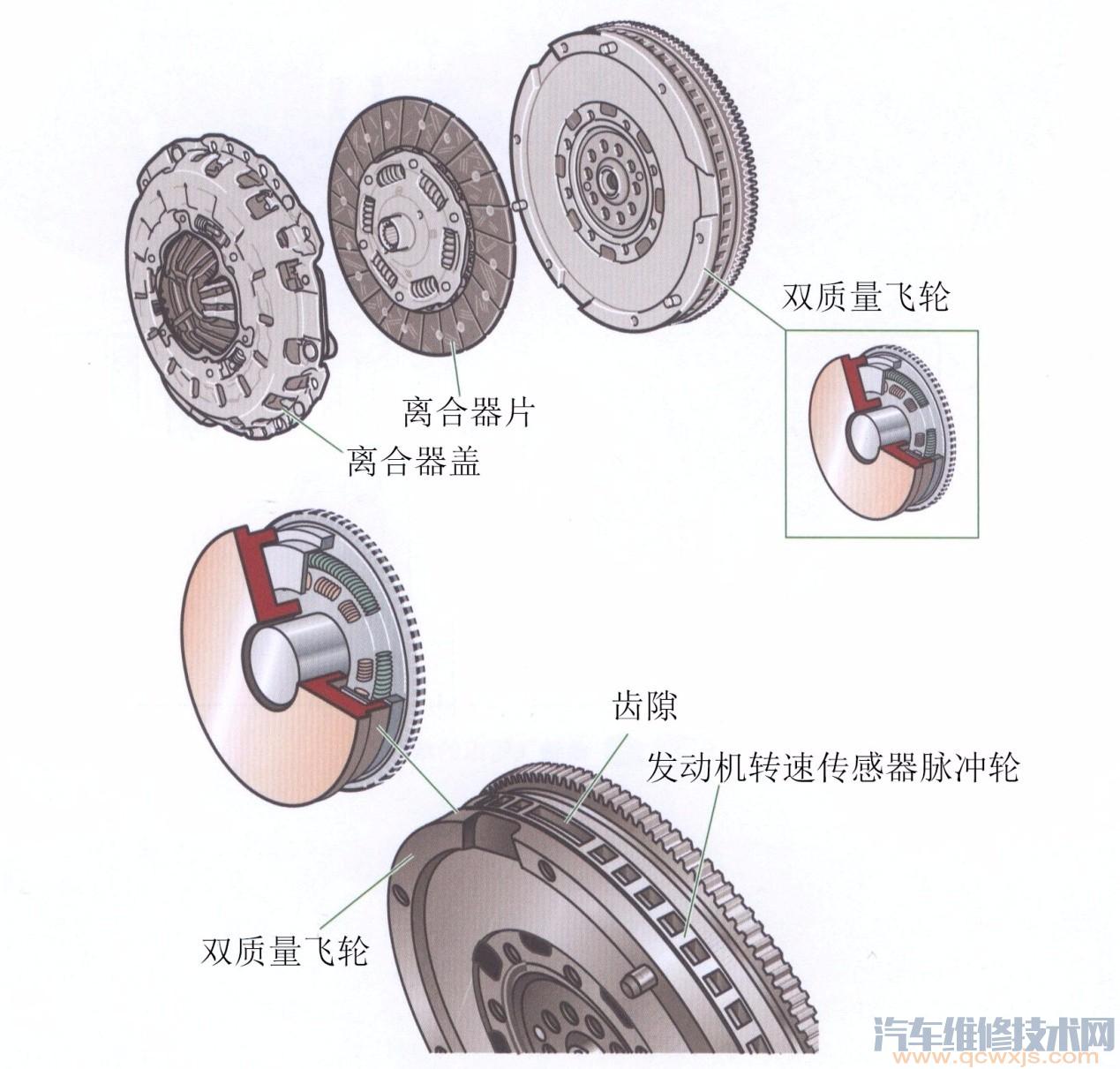

飛輪
安裝在發動機后方，擁有一定的重量，有儲能的作用。
還是離合器的安裝部件，其上的齒圈為啟動馬達帶動發動機運轉的齒圈。
曲軸皮帶輪
帶動其它發動機附件的動力來源，依靠傳動皮帶將動力傳遞給發電機、水泵、壓縮機、方向助力泵等。
其上有緩沖減震裝置，是為了減少因發動機工作時產生的沖擊振動。

曲軸正時齒輪
將動力傳給凸輪軸的正時齒輪，使發動機能穩定運轉。

活塞連桿組

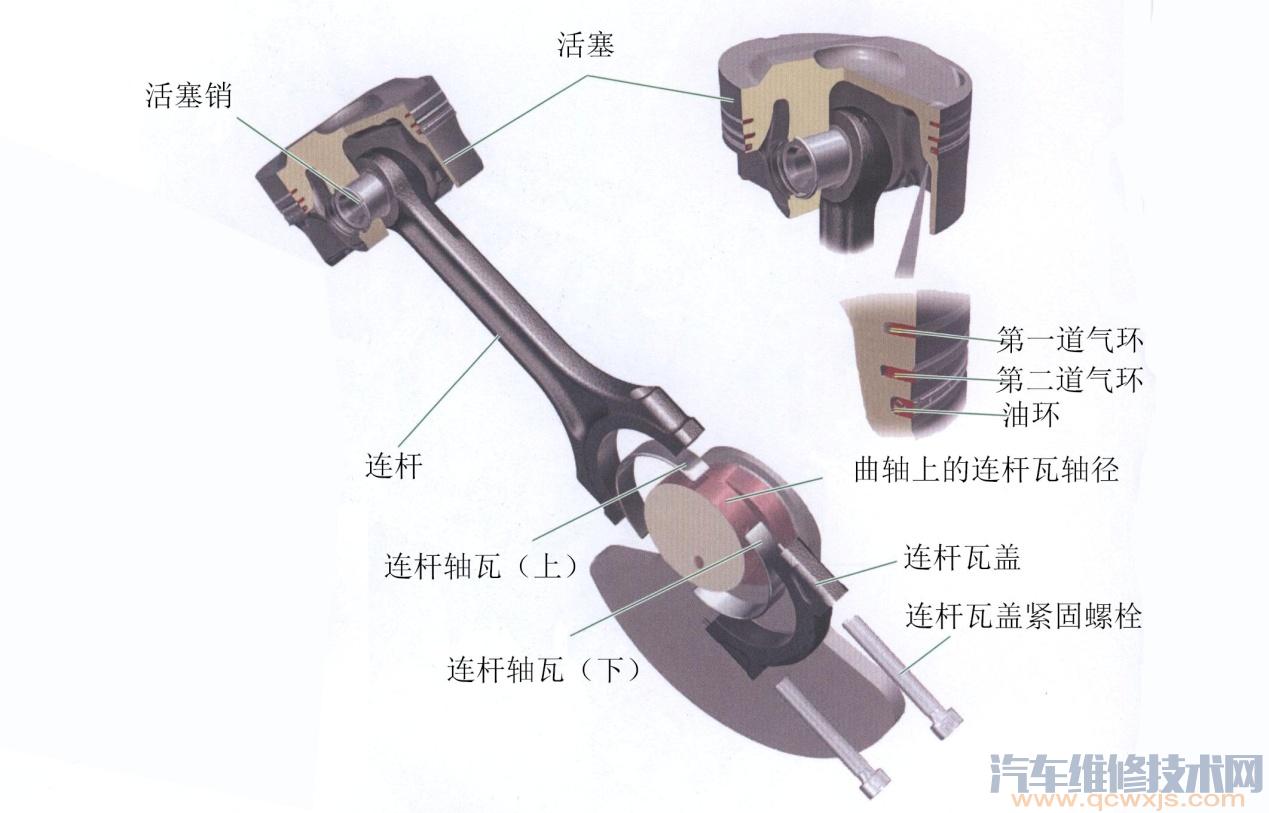

活塞連桿組主要由活塞、活塞環、活塞銷、連桿、連桿瓦、連桿瓦蓋、連桿螺栓等組成。

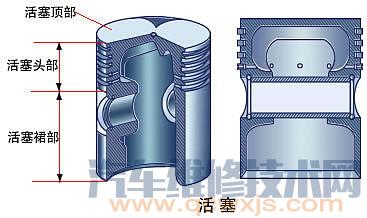

活塞：

發動機氣缸中往復運動的機件。活塞頂部是組成燃燒室的主要部分。

活塞環：嵌入活塞槽溝內部的金屬環，分為壓縮環（氣環）和機油環（油環）。
活塞銷：用來連接活塞和連桿，把活塞承受的氣體作用力傳給連桿。

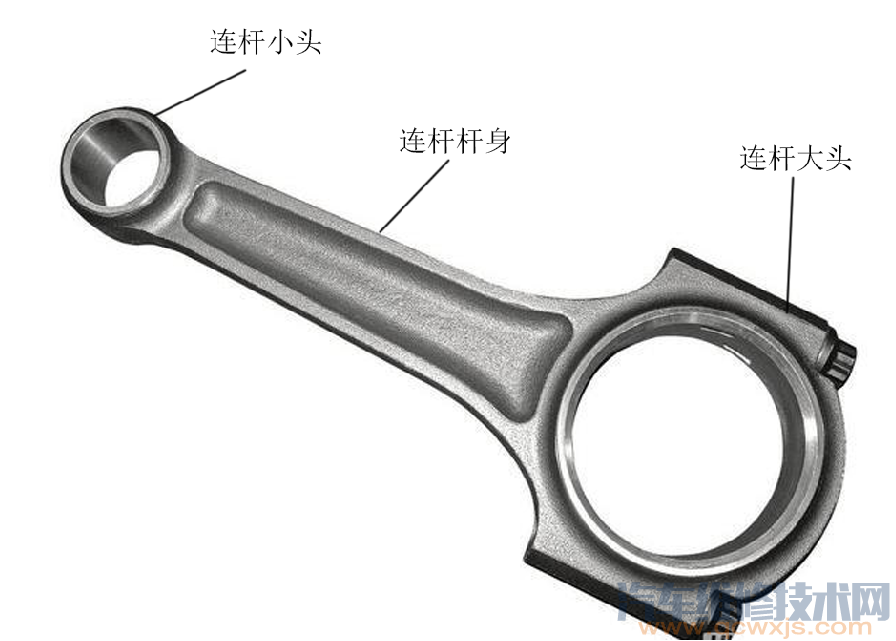

連桿：連接活塞和曲軸，并將活塞所受作用力傳給曲軸，將活塞的往復運動變成曲軸的旋轉運動。

連桿軸瓦：安裝在連桿和曲軸的連接部位，起耐磨、連接、支撐、傳動作用，瓦壁上設有過油孔。
連桿瓦蓋：其上安裝有連桿軸瓦，通過連桿螺栓將連桿固定在曲軸上。
連桿螺栓：起到鎖死連桿瓦蓋與連桿的作用。

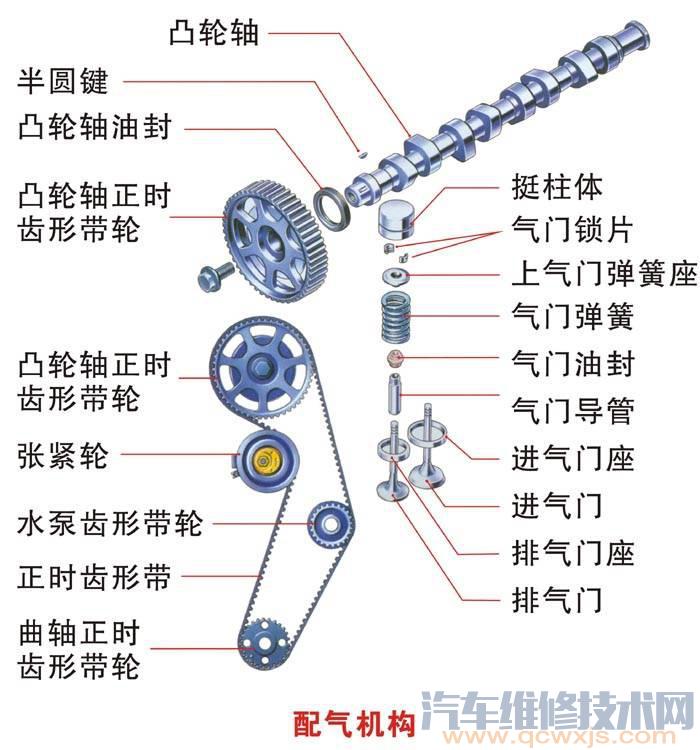

配氣機構

配氣機構由氣門組與氣門傳動組組成

01氣門組

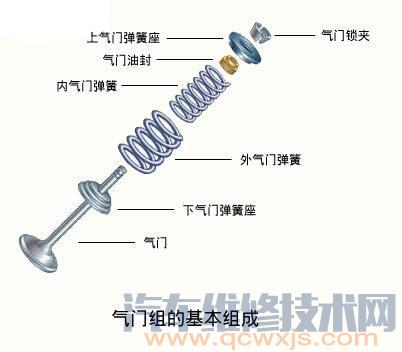

氣門組主要由氣門、氣門導管、氣門油封、氣門彈簧、氣門彈簧座、氣門鎖夾等組成。

氣門：密封燃燒室，控制發動機內燃料的輸入與廢氣的排出，分為進氣門與排氣門。

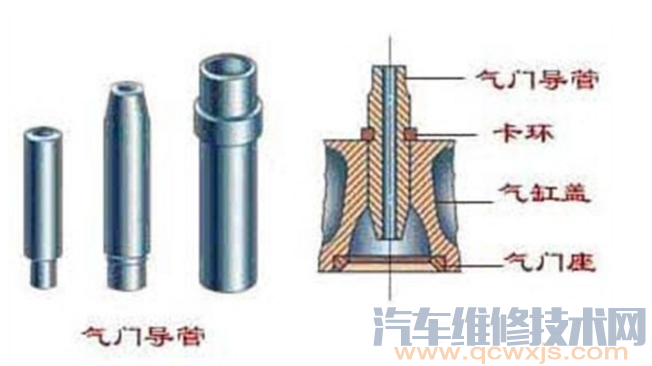

氣門導管：發動機氣門的導向裝置，安裝在氣缸蓋上面。

氣門油封：用于發動機氣門導桿的密封，防止機油進入進排氣管，造成機油的流失。
氣門彈簧：保證氣門及時落座并緊密貼合，防止氣門在發動機振動時發生跳動，破壞其密封性。
氣門彈簧座：有上座與下座之分，主要作用是將氣門彈簧的張力施加給氣門機構，保證氣門和氣門座氣密性的良好。
氣門鎖夾：為了使氣門在氣門彈簧的作用下回位，就需要?dú)忾T鎖夾卡住氣門。（氣門上有槽）

02氣門傳動組

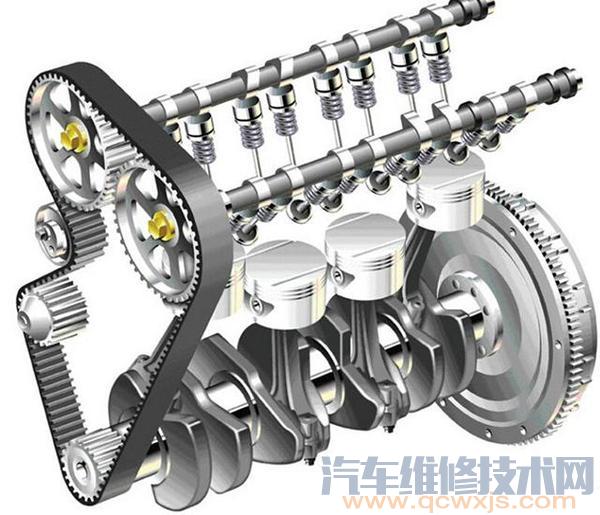

氣門傳動組主要由凸輪軸、氣門挺柱、氣門頂杯、氣門搖臂、搖臂軸、凸輪軸正時齒輪、氣門推桿等組成。

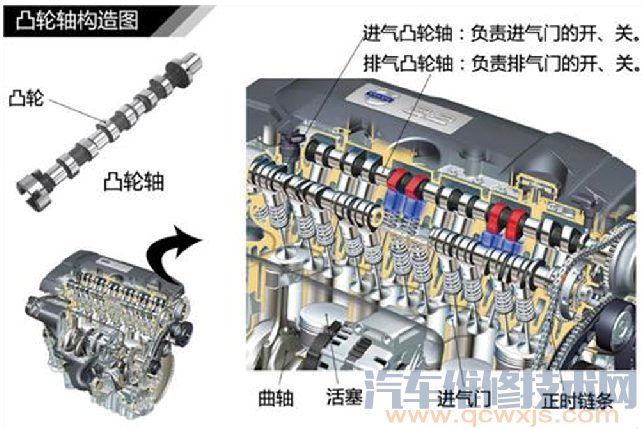

凸輪軸：其上有凸輪，控制氣門的開啟和閉合動作。

氣門挺柱：解決了因有氣門間隙而產生的沖擊及噪音問題，由機油油壓控制。

氣門頂杯：安裝在氣門頂端，同樣的可自調氣門間隙（油壓控制），也有減少氣門磨損的作用。

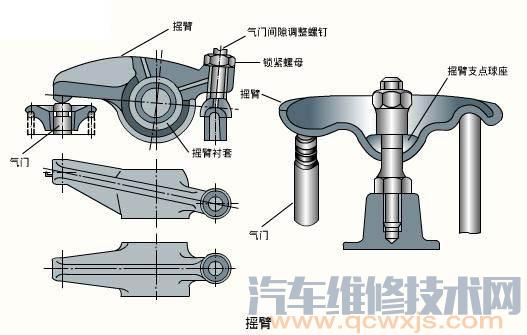

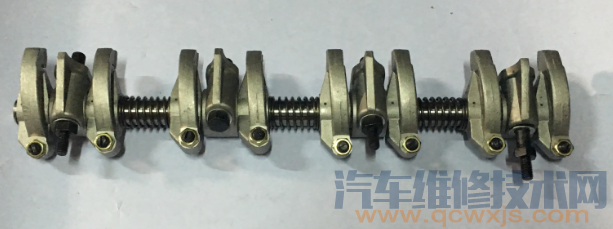

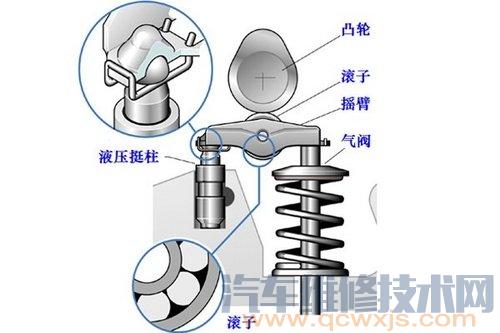

氣門搖臂：傳遞來自凸輪軸的力，控制氣門的開合。

搖臂軸：安裝氣門搖臂，搖臂圍繞其轉動。

凸輪軸正時齒輪：將來自曲軸正時齒輪的作用力通過皮帶（或鏈條）帶動凸輪軸正時齒輪，將動力傳遞給凸輪軸，控制氣門的正常開合。

氣門推桿：將來自凸輪軸的力傳遞給搖臂（用于凸輪軸中置與凸輪軸下置）

點火系統構造圖解

點火系統由點火線圈、點火控制模塊、高壓線、火花塞等組成。

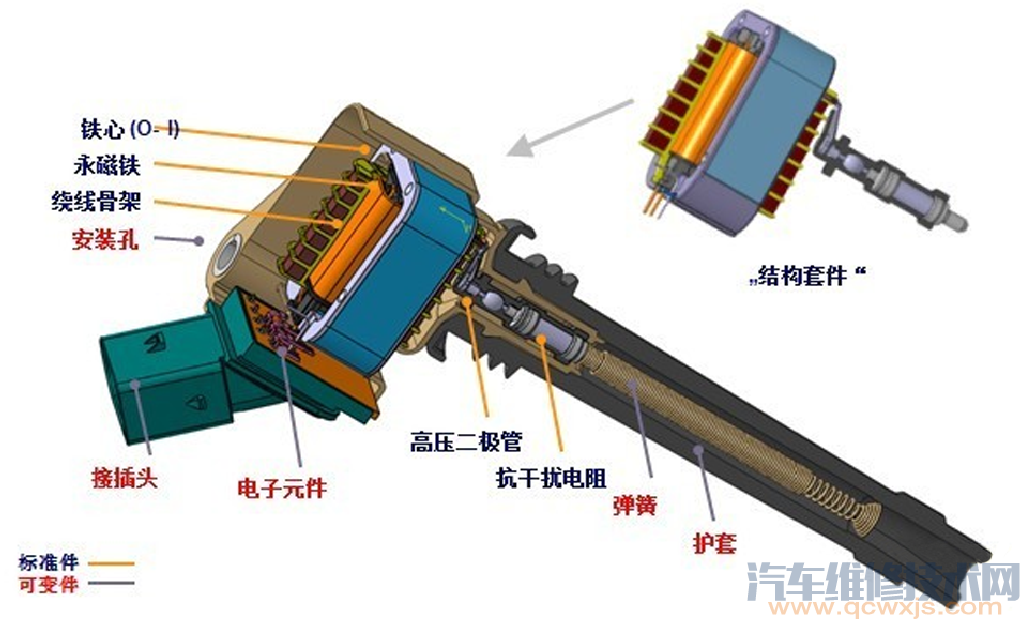

點火線圈：產生高壓電的裝置。
點火控制模塊：控制每缸的跳火時間與順序。

高壓線：傳輸高壓電。

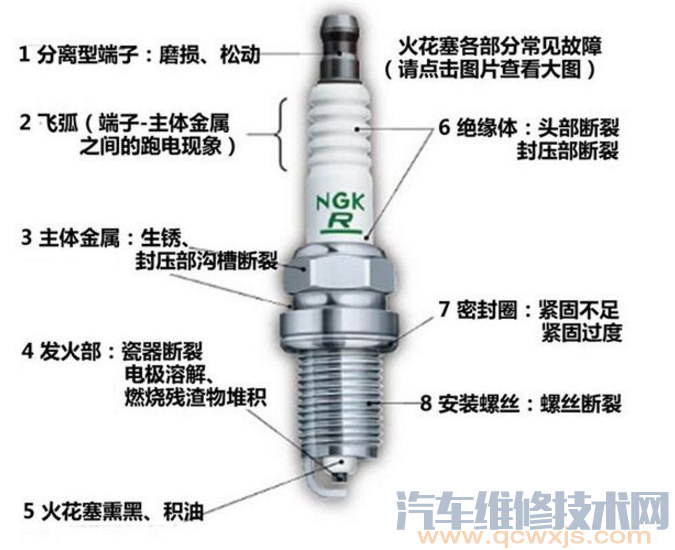

火花塞：火花塞跳火，點燃可燃混合氣。

燃油供給系統構造圖解

燃油噴射系統由燃油箱、燃油泵、燃油濾清器、供油架（燃油分配器、油軌）、脈減器（燃油脈動減振器）、噴油器、油壓調節器、燃油蒸汽回收裝置（EVAP）等組成。

燃油箱：燃油儲存的位置。

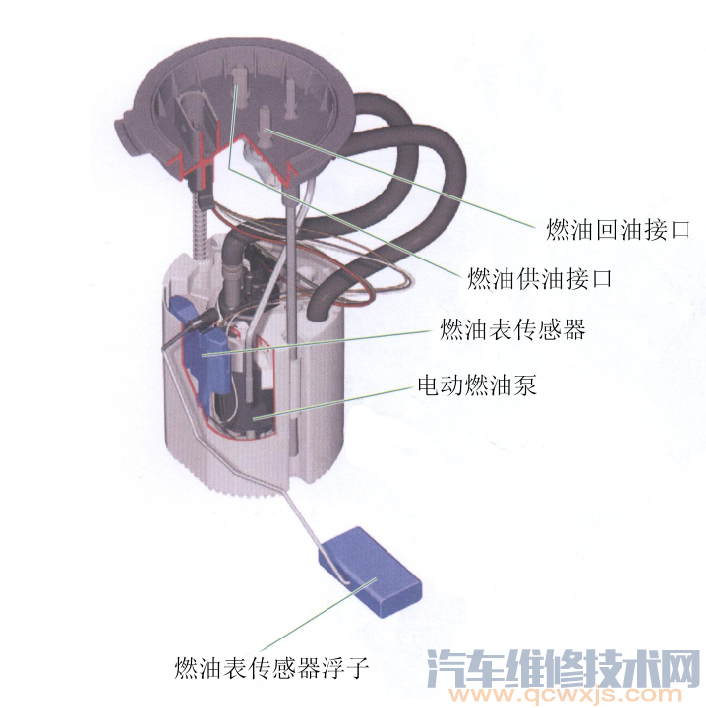

燃油泵：連續不斷的把燃油從油箱吸出，給燃油系統提供規定壓力和流量的燃油系統裝置。

燃油濾清器：過濾燃油中的雜質。
燃油油軌：安裝噴油器并將高壓燃油輸送給各個噴油嘴。

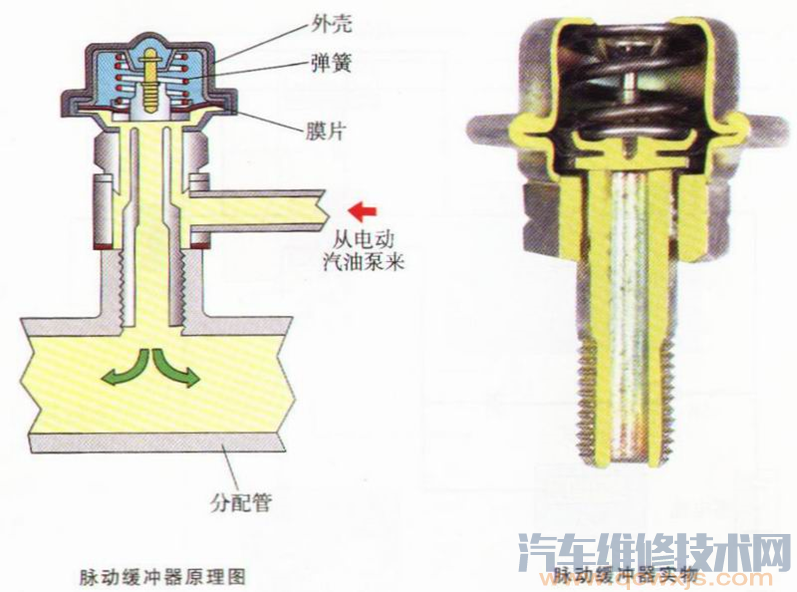

脈減器：穩定燃油壓力和流量，消除管道內燃油壓力脈動。

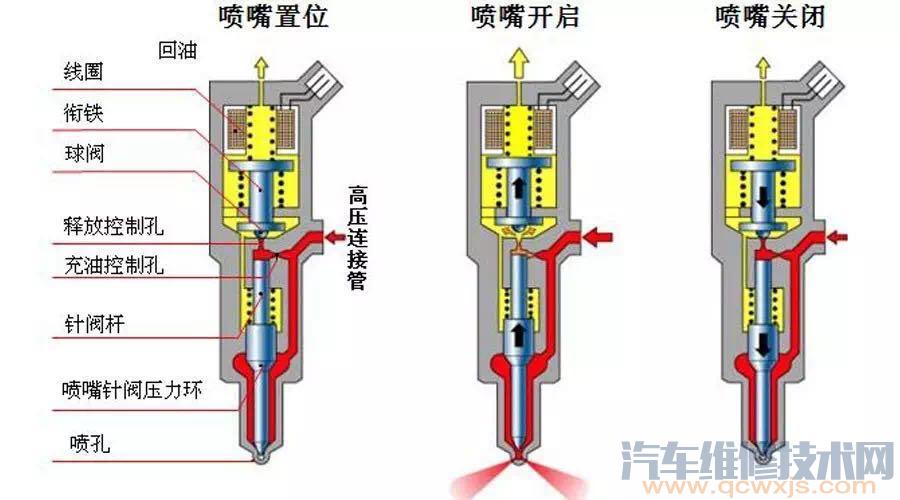

噴油器：將燃油霧化后噴入各個氣缸。

油壓調節器：通過真空控制，調節燃油壓力。
燃油蒸汽回收裝置：將燃油蒸汽回收燃燒，減少燃料浪費與污染排放。

冷卻系統部件名稱構造圖解

冷卻系統主要由水泵、散熱器（水箱）、膨脹水箱（副水壺）、冷卻水管、冷卻液、節溫器、水溫傳感器、冷卻風扇、液位傳感器、水溫報警燈與水溫表等組成。

水泵：安裝于發動機上，使系統內的水能完成循環工作。

散熱器：在冷卻風扇的配合下，對發動機出來的水進行降溫。

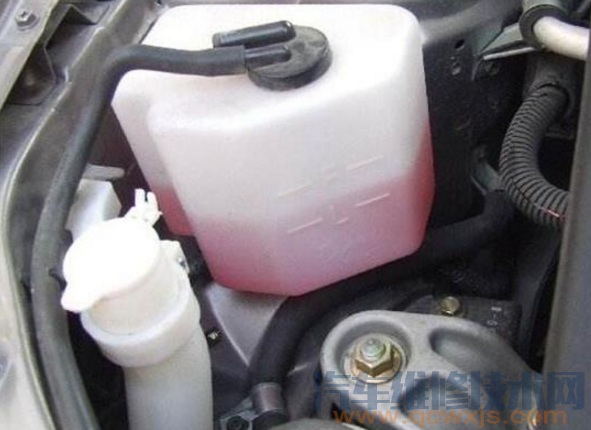

膨脹水箱：又稱副水壺，補償水壺，即對系統內少量的冷卻液消耗進行補充，以保證系統正常工作。

冷卻水管：冷卻液循環以及連接各部件的載體。
節溫器：控制汽車?yán)鋮s系統的大小循環，大循環時節溫器開啟。

水溫傳感器：安裝在汽車水道上面，用來監測當前冷卻液溫度，以判斷當前發動機散熱是否正常。

冷卻風扇：對冷卻液進行降溫。

液位傳感器：監測膨脹水壺里冷卻液的多少，提示駕駛員是否需要添加冷卻液。

水溫表：顯示當前水溫信號，用來顯示當前水溫是否正常。

水溫報警燈：在有故障時點亮，提示駕駛員當前冷卻系統存在故障。

冷卻液：一種散熱介質，具有防凍、防沸、防銹蝕等作用。

潤滑系統部件名稱構造圖解

潤滑系統主要由機油泵、集濾器、機油濾清器、機油壓力感應塞、機油壓力指示燈等組成。

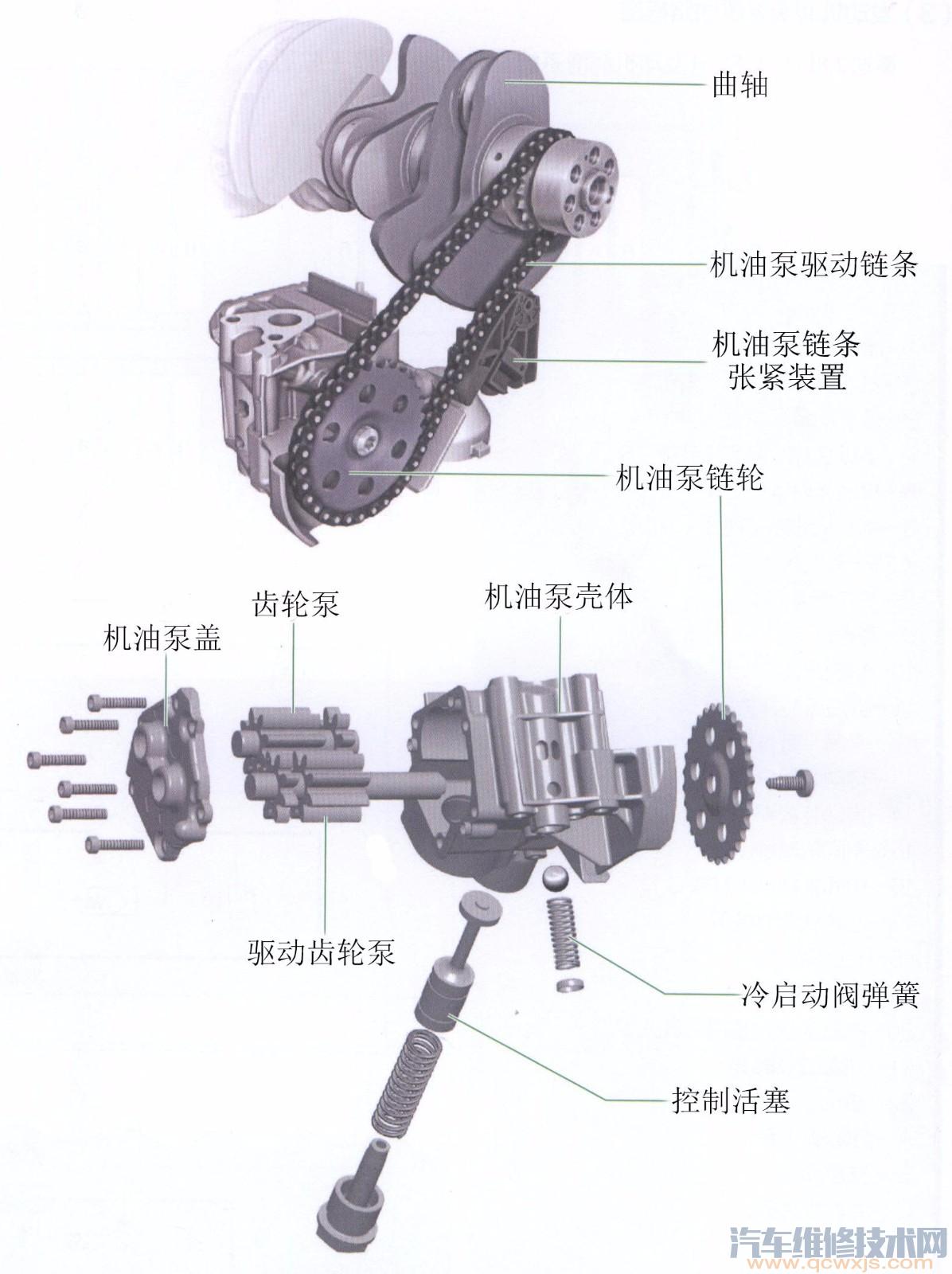

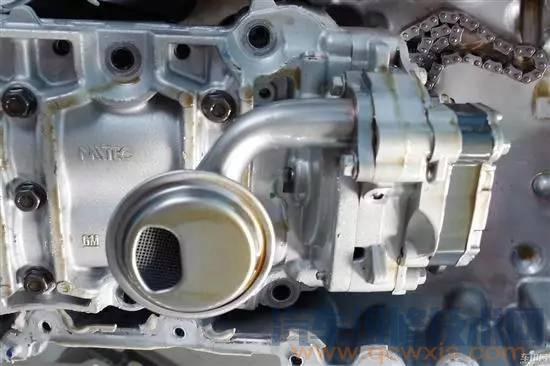

機油泵：給機油施加壓力，將機油泵給各部位施加潤滑。

集濾器：也叫機油粗濾，過濾機油中的雜質。

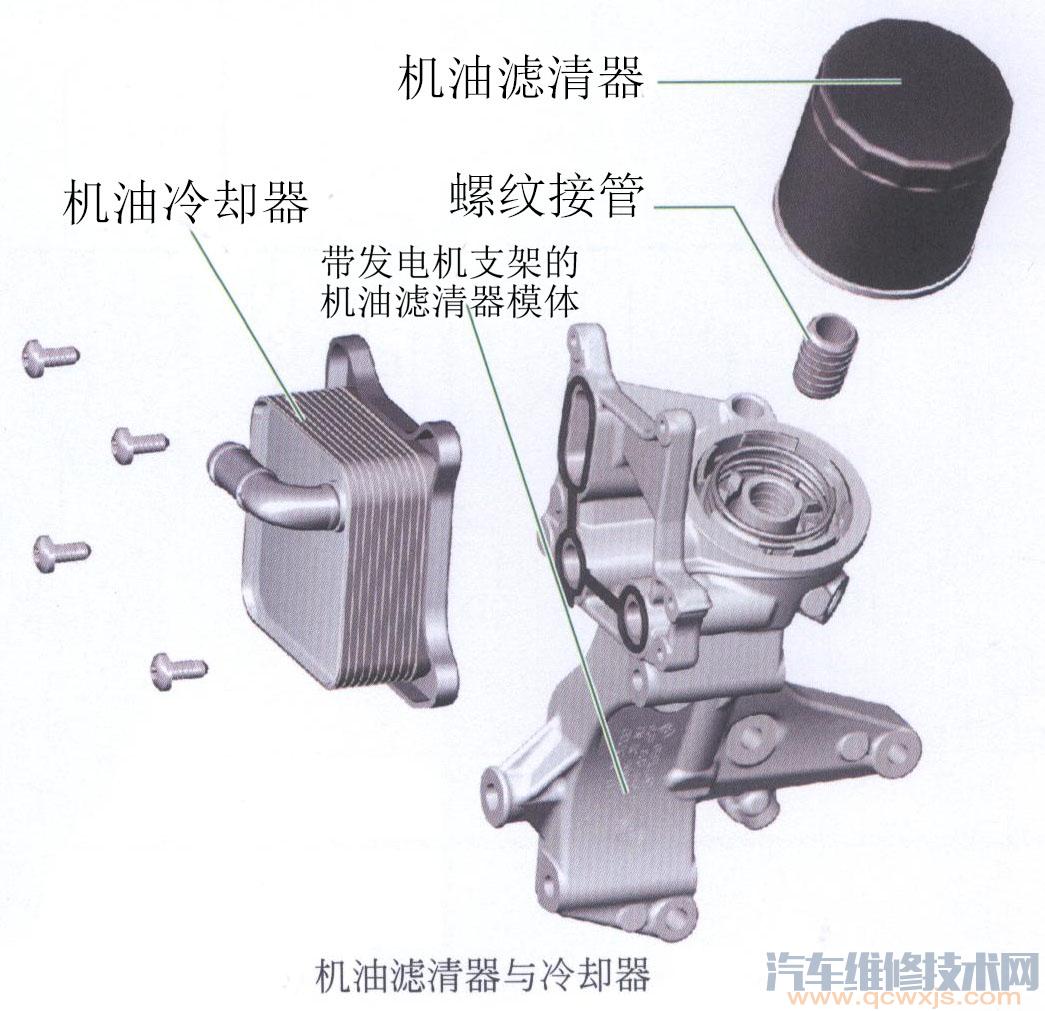

機油濾清器：也叫機油細濾，進一步過濾機油中的雜質。

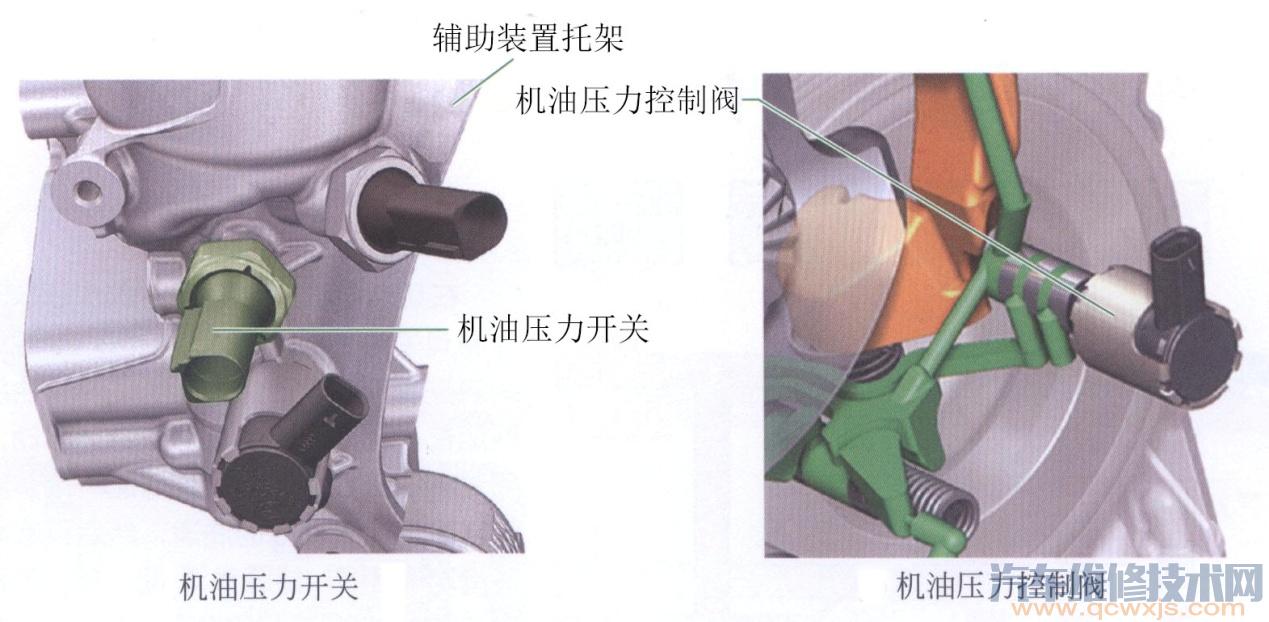

機油壓力感應塞：監測發動機機油壓力。

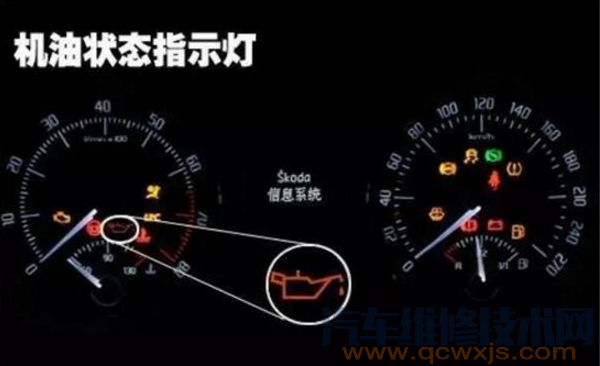

機油壓力指示燈：若機油壓力不正常時，點亮，提示駕駛員該系統存在故障。

啟動系統部件名稱構造圖解

起動系統主要由起動機、起動開關、起動繼電器等組成。

起動機：將蓄電池的電能轉換成機械能，啟動發動機。

起動開關：控制起動機是否工作。

起動繼電器：保護線路，點火開關。

進氣系統部件名稱構造圖解

進氣系統主要由空氣濾清器總成、渦輪增壓器、中冷器、進氣歧管、進氣管總成、空氣流量計和節氣門總成等組成。

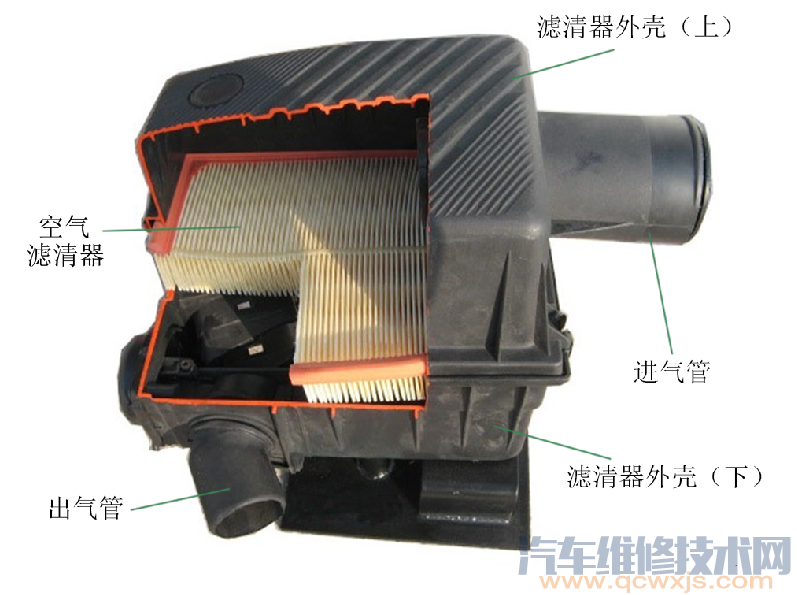

空氣濾清器：過濾空氣中的雜質，保證進入發動機參與燃燒的空氣的干凈。

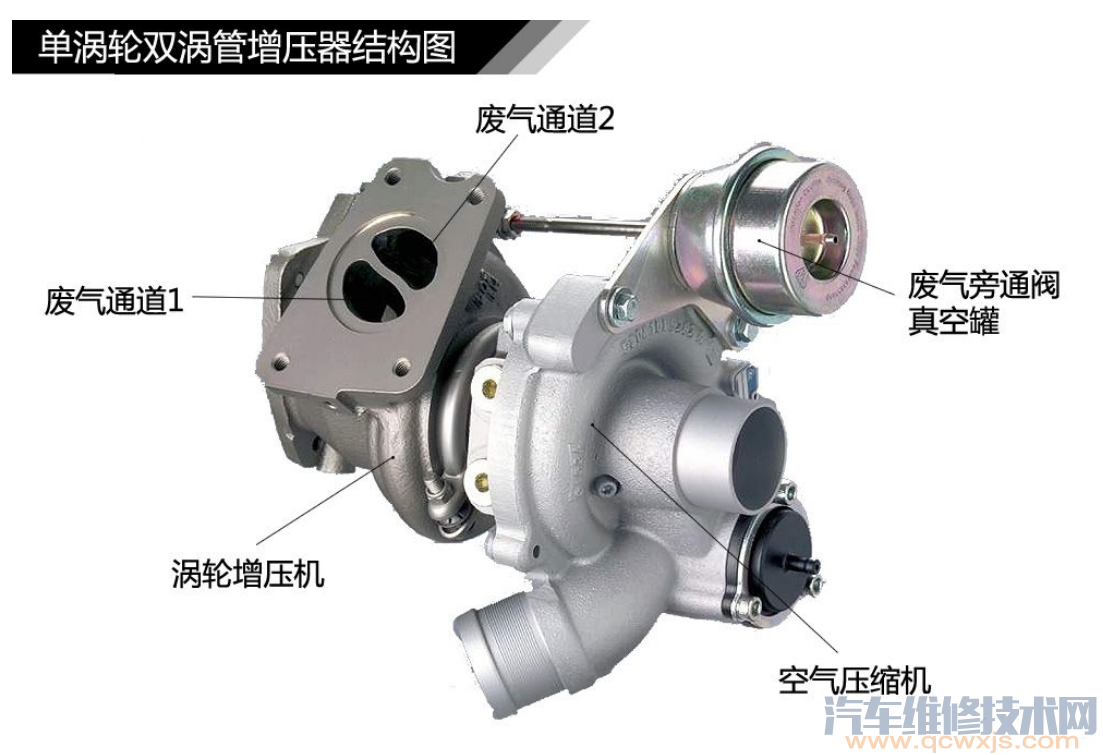

渦輪增壓器：提高進氣壓力，保證進氣量。

中冷器：降低進氣的溫度，保證更多的進氣量。

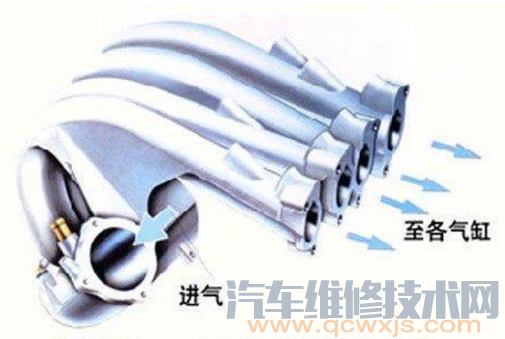

進氣歧管：

進氣管：進氣連接傳輸管道。
空氣流量計：將吸入的空氣流量轉換成電信號送至電控單元，做為決定噴油的基本信號之一。

節氣門：控制，監測進氣量的多少，間接控制噴油量。

排氣系統部件名稱構造圖解

排氣系統主要由排氣歧管、三元催化器、消音器、排氣管等組成。

排氣歧管：與發動機氣缸體相連，將各缸的排氣集中起來導入排氣總管。
三元催化器：安裝在汽車排氣系統中的凈化裝置，減少污染排放，使尾氣排放達標。

消音器：降低發動機的排氣噪聲，并使高溫廢氣能安全有效的排出。

排氣管：燃燒廢氣排放的管道，同時也起著連接各排氣部件的作用。


可變氣門正時



可變氣門升程

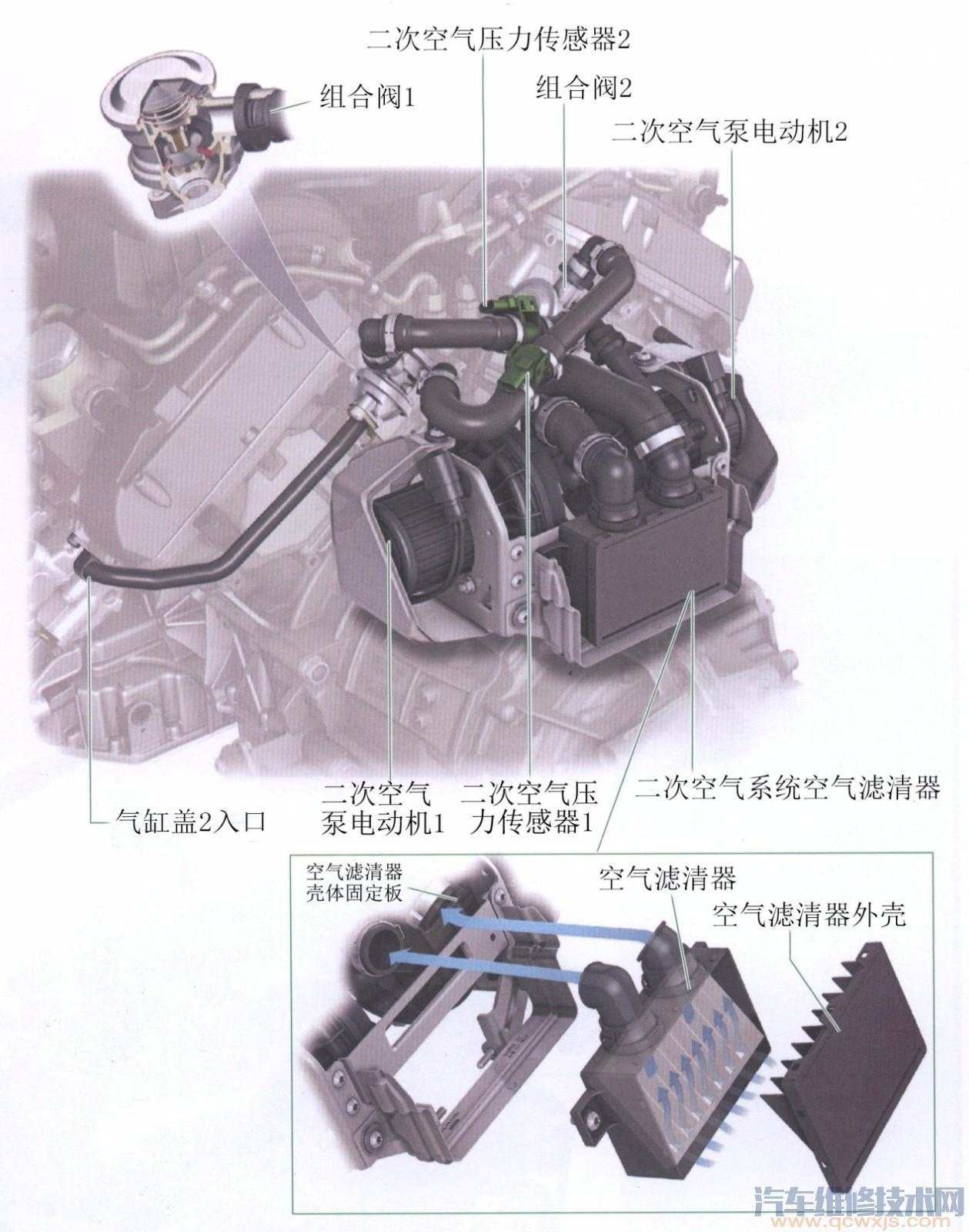

二次空氣噴射系統

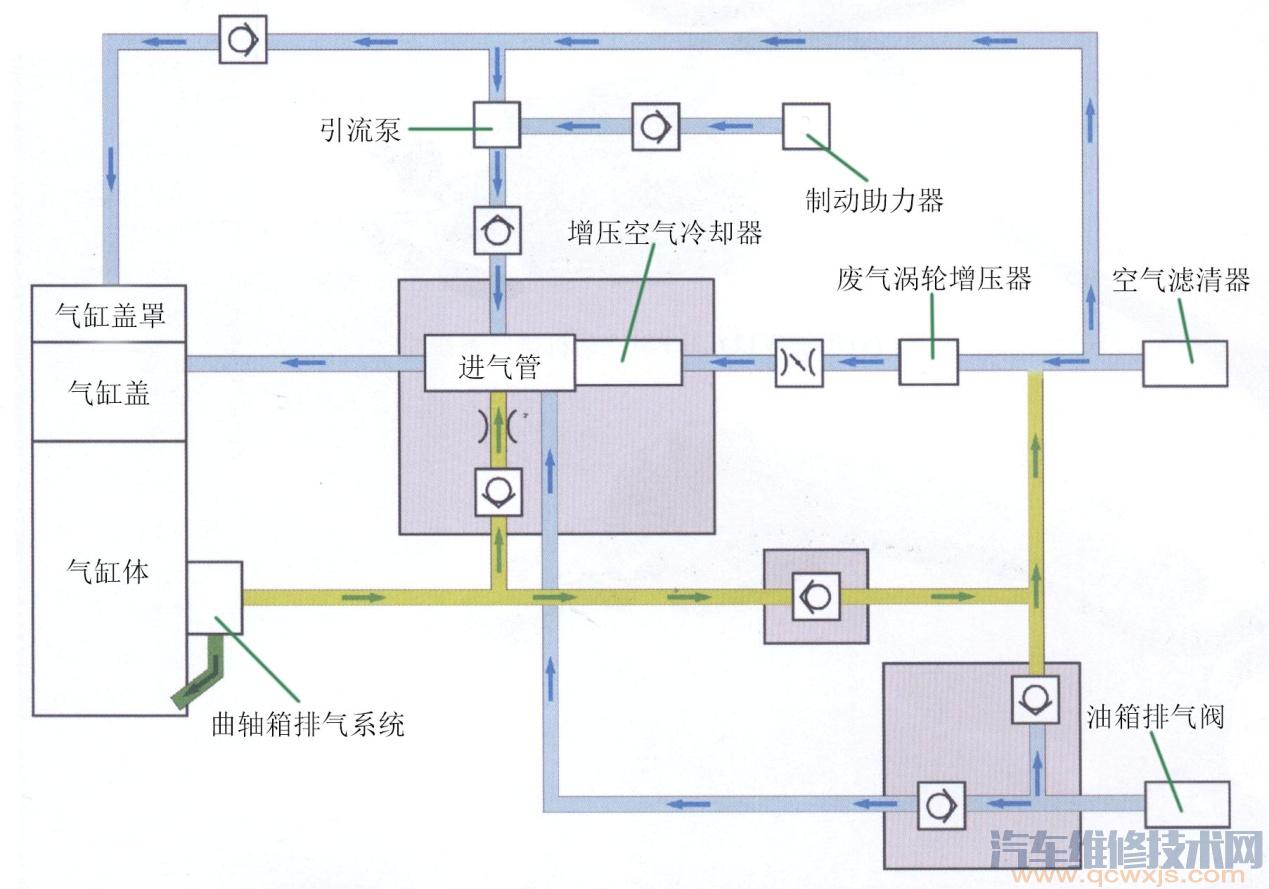

曲軸箱通風排氣系統

汽車維修網小編結語：

如果你一口氣看到了這里，發動機各系統部件構造圖解及名稱相信你已經了解認識了，我必須說一句“我敬你是條漢子”，相信你也對汽車超級感興趣，如果覺得文章對你有幫助的話，趕緊收藏吧！
