故障所屬系統范圍:暫無
適用車型:思迪
中文含義解釋:
P2101:ETCS 故障
英文含義:暫無
P2101故障碼相關知識:
暫無
故障含義解析:
故障原因及解決方法:
01 將點火開關轉至ON (II) 位置。
02 使用HDS 清除DTC。
03 使用HDS 執行INSPECTION MENU (檢查菜單)中ETCS TEST (ETCS 測試)。
04 使用HDS 檢查是否有臨時DTC 或DTC。是否顯示DTC P2101?
是,進行07步。
否,進行05步。
05 在記錄的定格數據參數范圍內,對車輛進行行駛測試數分鐘:
05-01 發動機轉速
05-02 VSS
05-03 APP 傳感器A
06 使用HDS 檢查是否有臨時DTC 或DTC。是否顯示DTC P2101?
是,進行07步。
否,間歇性故障,此時系統正常。檢查節氣門體和ECM/PCM 是否連接不良或端子松動,然后清理節氣門體。
07 將點火開關轉至LOCK (0) 位置。
08 拆下空氣濾清器。
09 將點火開關轉至ON (II) 位置。
10 使用HDS 清除DTC。
11 使用HDS 執行INSPECTION MENU (檢查菜單)中ETCS TEST (ETCS 測試)。
12 目視檢查節氣門的工作情況。節氣門是否平穩工作?
是,清理節氣門體,然后進行22步并重新檢查。如果顯示DTC P2101,進行19步。
否,進行13步。
13 將點火開關轉至LOCK (0) 位置。
14 斷開節氣門體6 針插接器。
15 使用HDS 跨接SCS 線路。
16 斷開ECM/PCM 插接器C (49 針)。
17 用跨接線連接節氣門體6 針插接器5 號和6 號端子。

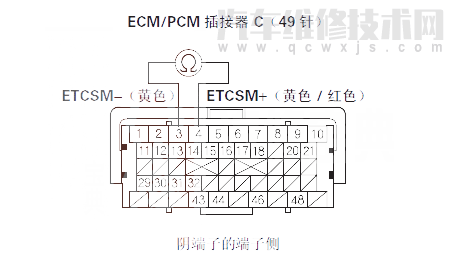

18 檢查ECM/PCM 插接器端子C3 和C4 之間是否導通。
是否導通?
是,進行27步。
否,修理ECM/PCM (C3、C4) 和節氣門體之間線束的斷路,然后進行21步。
19 將點火開關轉至LOCK (0) 位置。
20 更換節氣門體。
21 重新連接所有插接器。
22 將點火開關轉至ON (II) 位置。
23 使用HDS 重新設定ECM/PCM。
24 執行ECM/PCM 怠速學習程序。
25 在記錄的定格數據參數范圍內,對車輛進行行駛測試數分鐘:
25-01 發動機轉速
25-02 VSS
25-03 APP 傳感器A
26 使用HDS 檢查是否有臨時DTC 或DTC。是否顯示DTC P2101?
是,檢查節氣門體和ECM/PCM是否連接不良或端子松動,然后清理節氣門體,并進行01步。
否,故障排除完成。如果顯示其他臨時DTC 或DTC,轉至顯示DTC 的故障排除。
27 重新連接所有插接器。
28 如果ECM/PCM 軟件版本不是最新,則將其更新,或者換上已知良好的ECM/PCM。
29 在記錄的定格數據參數范圍內,對車輛進行行駛測試數分鐘:
29-01 發動機轉速
29-02 VSS
29-03 APP 傳感器A
30 使用HDS 檢查是否有臨時DTC 或DTC。是否顯示DTC P2101?
是,檢查節氣門體和ECM/PCM是否連接不良或端子松動。如果ECM/PCM已經更新,用已知良好的ECM/PCM進行替換,然后進行28步。如果ECM/PCM 已經替換,進行01步。
否,如果ECM/PCM已更新,故障排除完成。如果ECM/PCM 已經替換,則更換原來的ECM/PCM。如果顯示其他臨時DTC 或DTC,轉至顯示DTC 的故障排除。
