故障所屬系統范圍：暫無

適用車型：艾力紳

中文含義解釋：
P2101：電子節氣門控制系統(ETCS)故障

英文含義：暫無

P2101故障碼相關知識：

暫無

故障含義解析：

故障原因及解決方法：
01 將點火開關旋至ON(II)位置。
02 使用HDS清除DTC。
03 使用HDS在測試菜單中進行ETCS測試。
04 使用HDS檢查未確定的DTC或已確認DTC。是否顯示DTCP2101?
是，進行步驟07。
否，進行步驟05。
05 在下列記錄的凍結故障數據參數范圍內，進行幾分鐘的車輛試駕：
05-01 發動機轉速
05-02 車速
05-03 APP傳感器A
06 使用HDS檢查未確定的DTC或已確認DTC。是否顯示DTCP2101?
是，進行步驟07。
否，間歇性故障，此時系統正常。檢查節氣門體與PCM的端子之間是否連接不良或松動，然后清理節氣門體。
07 將點火開關旋至LOCK（0）位置。
08 斷開進氣導管與節氣門體的連接。
09 將點火開關旋至ON(II)位置。
10 使用HDS清除DTC。
11 使用HDS在測試菜單中進行ETCS測試。
12 目測檢查節氣門閥的啟閉。節氣門的啟閉是否正常?
是，擦凈節氣門體，然后進行步驟22并重新檢查。如果現實DTCP2101，進行步驟19。
否，進行步驟13。
13 將點火開關旋至LOCK（0）位置。
14 斷開節氣門體6芯插頭。
15 使用HDS短接SCS線。
16 斷開PCM插頭C(49芯)。
17 使用短接線連接節氣門體6芯插頭1號端子與2號端子。

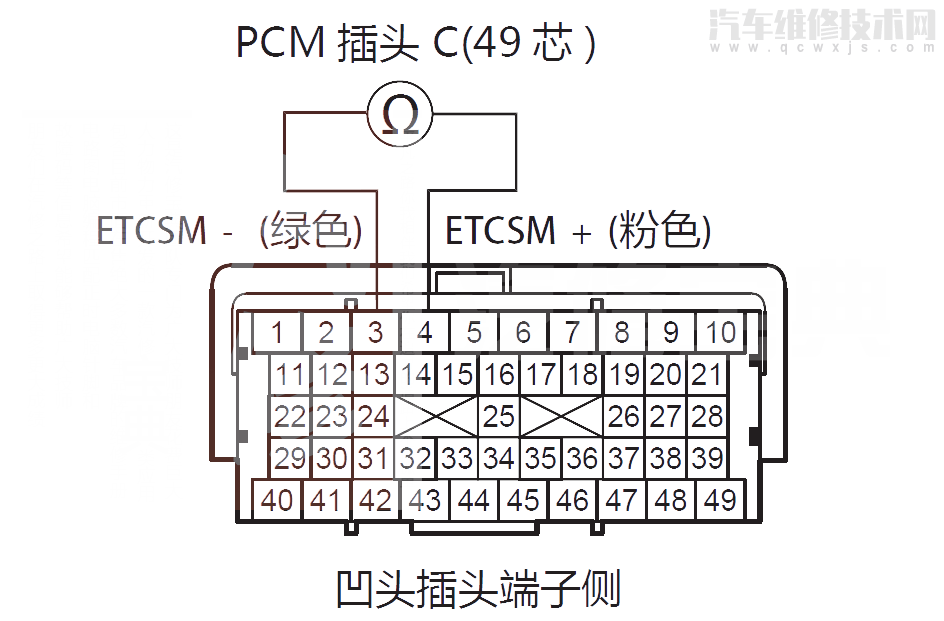

18 檢查PCM插頭端子C3與C4之間的導通性。

是否導通?
是，進行步驟27。
否，排除PCM(C3、C4)與節氣門體之間的導線斷路故障，然后進行步驟21。
19 將點火開關旋至LOCK（0）位置。
20 更換節氣門體。
21 重新連接所有插頭。
22 將點火開關旋至ON(II)位置。
23 使用HDS重新設置PCM。
24 進行PCM怠速學習程序。
25 在下列記錄的凍結故障數據參數范圍內，進行幾分鐘的車輛試駕：
25-01 發動機轉速
25-02 車速
25-03 APP傳感器A
26 使用HDS檢查未確定的DTC或已確認DTC。是否顯示DTCP2101?
是，檢查節氣門體和PCM處是否接觸不良或松動，然后清理節氣門體，并進行步驟01。
否，故障處理完成，如果任何其他未確定的或確定的DTC被顯示，進行所顯示DTC相關的故障處理。
27 重新連接所有插頭。
28 如果沒有升級到最新的版本，升級PCM，或更換了一個運行良好的PCM。
29 在所記錄的下列凍結故障數據參數范圍內，進行幾分鐘的車輛試駕
29-01 發動機轉速
29-02 車速
29-03 APP傳感器A
30 使用HDS檢查未確定的DTC或已確認DTC。是否顯示DTCP2101?
是，檢查節氣門體與PCM的端子之間是否連接不良或松動。如果PCM已經升級了，更換一個使用良好的PCM，然后進行步驟28。如果PCM被更換，進行步驟01。
否，如果PCM已經更新了，故障處理結束。如果PCM被更換，更換原來的PCM。如果任何其他未確定的或確定的DTC被顯示，進行所顯示DTC相關的故障處理。
