故障所屬系統范圍：暫無

適用車型：謳歌RL

中文含義解釋：
P2101：節氣門執行器系統故障

英文含義：暫無

P2101故障碼相關知識：

暫無

故障含義解析：

故障原因及解決方法：
01 將點火開關轉至ON（II）位置。
02 使用HDS清除DTC。
03 使用HDS執行INSPECTION MENU中ETCS TEST。
04 使用HDS檢查是否有瞬時DTC或DTC。
是否顯示DTC P2101？
是，轉至步驟7。
否，轉至步驟5。
05 在記錄的定格數據參數范圍內，對車輛進行測試行駛數分鐘。
05-01 ENGINE SPEED
05-02 VSS
05-03 APP SENSOR
06 使用HDS檢查是否有瞬時DTC或DTC。
是否顯示DTC P2101？
是，轉至步驟7。
否，間歇性故障，此時系統正常。檢查節氣門體和節氣門執行器控制單元是否連接不良或端子松動，然后清理節氣門體。
07 將點火開關轉至OFF的位置。
08 將進氣管從節氣門體上斷開。
09 將點火開關轉至ON（II）位置。
10 使用HDS清除DTC。
11 使用HDS執行INSPECTION MENU中ETCS TEST。
12 目視檢查節氣門的工作情況。
節氣門是否平穩工作？
是，清理節氣門體，然后轉至步驟22并重新檢查。如果不顯示DTC P2101，轉至步驟20。
否，轉至步驟13。
13 將點火開關轉至OFF的位置。
14 斷開節氣門體6針連接器。
15 斷開PCM分線束與節氣門執行器控制單元分線束之間的13針連接器。
16 用跨接線連接節氣門體6針連接器5號和6號端子。

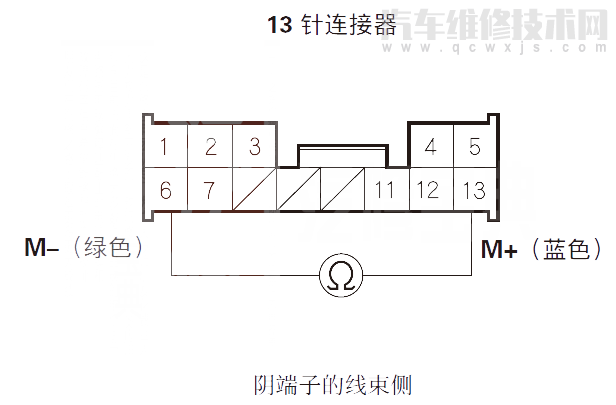

17 檢查13針連接器6號和13號端子之間是否導通。

是否導通？
是，轉至步驟18。
否，修理節氣門體和13針連接器（電機驅動線路）之間線束的斷路，然后轉至步驟22。
18 斷開節氣門執行器控制單元16針連接器，左駕駛車型、右駕駛車型。

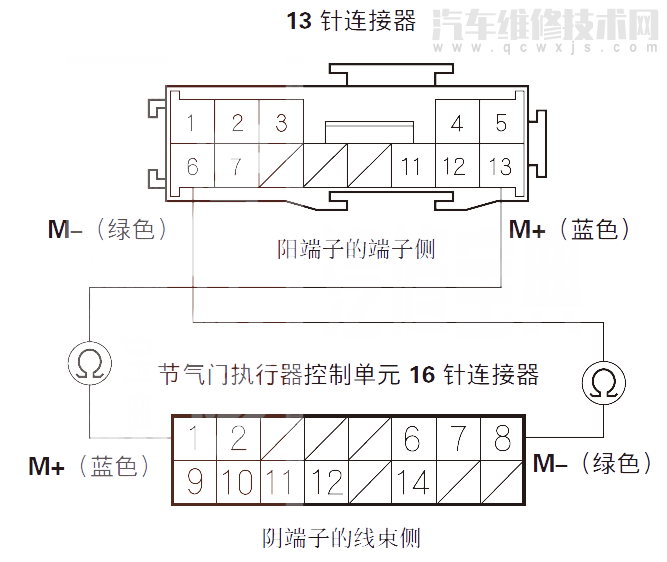

19 分別檢查節氣門執行器控制單元16針連接器1號和8號端子與13針連接器6號和13號端子之間是否導通。

是否導通？
是，用已知良好的節氣門執行器控制單元替換，左駕駛車型、右駕駛車型，然后轉至轉至步驟22并重新檢查。如果不顯示DTC P2101，更換原有的節氣門執行器控制單元，左駕駛車型、右駕駛車型，然后轉至步驟22。如果顯示DTC P2101，轉至步驟20。
否，修理節氣門體和13針連接器（電機驅動線路）之間線束的斷路，然后轉至步驟22。
20 將點火開關轉至OFF的位置。
21 更換節氣門體。
22 重新連接所有連接器。
23 將點火開關轉至ON（II）位置。
24 使用HDS重新設定PCM。
25 執行PCM怠速學習程序。
26 在記錄的定格數據參數范圍內，對車輛進行測試行駛數分鐘：
26-01 ENGINE SPEED
26-02 VSS
26-03 APP SENSOR
27 使用HDS檢查是否有瞬時DTC或DTC。
是否顯示DTC P2101？
是，檢查節氣門體和節氣門執行器控制單元是否連接不良或端子松動，然后清理節氣門體，并轉至步驟1。
否，故障排除完成。如果顯示其他瞬時DTC或DTC，轉至顯示DTC的故障排除。
