后翼子板切割更換過程(圖解)
03-19
汽車后翼子板是汽車事故經常撞擊到的部位,后翼子板經常會嚴禁變形或者斷裂,但是后翼子板是與車身整體相連的我們應該如何修復或者更換呢?下面就是汽車維修網小編找到的后翼子板切割更換過程,大家不會的話就參考參考吧。
準備鈑金錘套裝、氣動鏨、氣動打磨機、氣動鉆、焊點鉆、氣動切割鋸、撬棍、劃線工具、等離子切割機、車身裝飾件拆卸工具、擋風玻璃拆卸工具、車燈與保險杠拆卸工具等工具與設備;清潔場地和設備工具;檢查所使用工具、設備及其連接電線、氣管等,保證使用安全。
2. 損傷分析
汽車后左側翼子板被擦破損傷,需要切割更換。后翼子板損傷分析如下圖所示。
3. 切割車身?yè)p傷鈑件

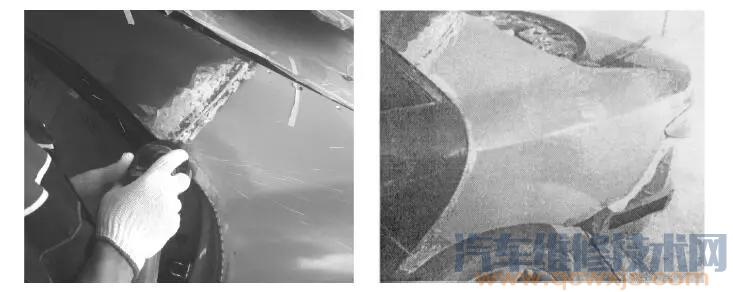

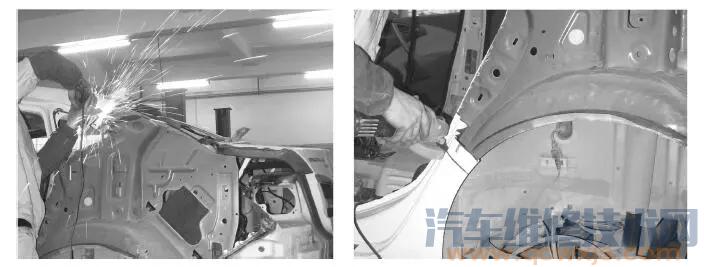

① 用手電鉆或焊點鉆把后翼子板與C柱和行李箱側的電子點焊焊點鉆除,用砂輪機或氣動切割鋸切斷鈑件,用砂輪打磨輪弧邊緣折邊,參考車身維修手冊對NVH 組件(減震材料)加熱并分離。注意只需要切割一層板即可。如下圖所示。
② 把已經鉆除焊點和已經切割的可以分離的后翼子板取下來。

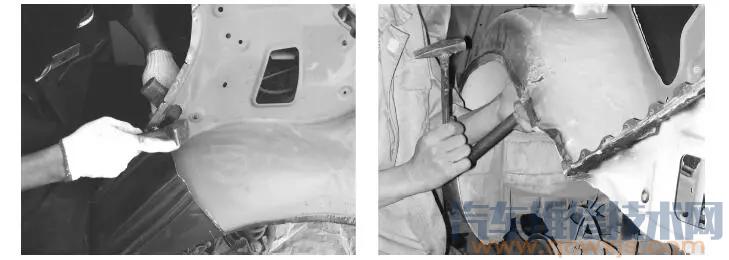

4. 休 整
對車身被切割部位進行整平,去掉毛刺,并進行清潔,為安裝新鈑件進行準備。
5. 新鈑件安裝準備

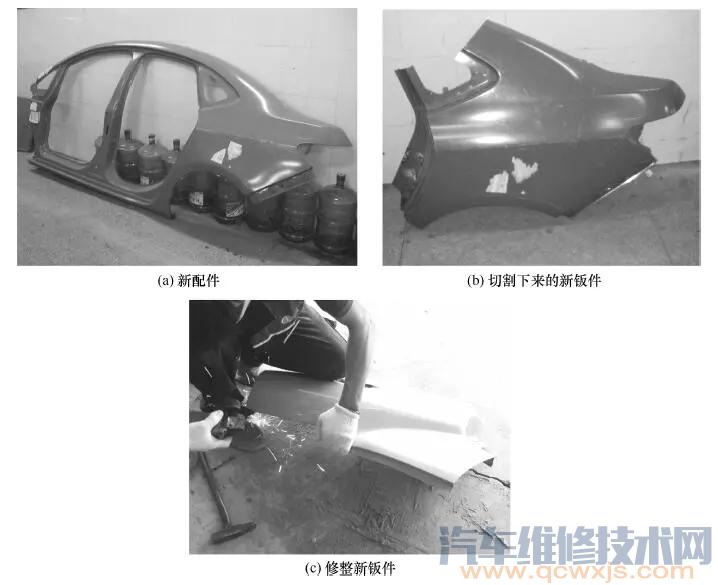

按照車身被切割位置,在新配件上劃線,并進行切割;切割后用砂輪機修整。根據實際設備情況進行塞焊或者電阻點焊的準備,此例利用塞焊方法,要鉆好塞焊孔。
6. 精確切割車身位置

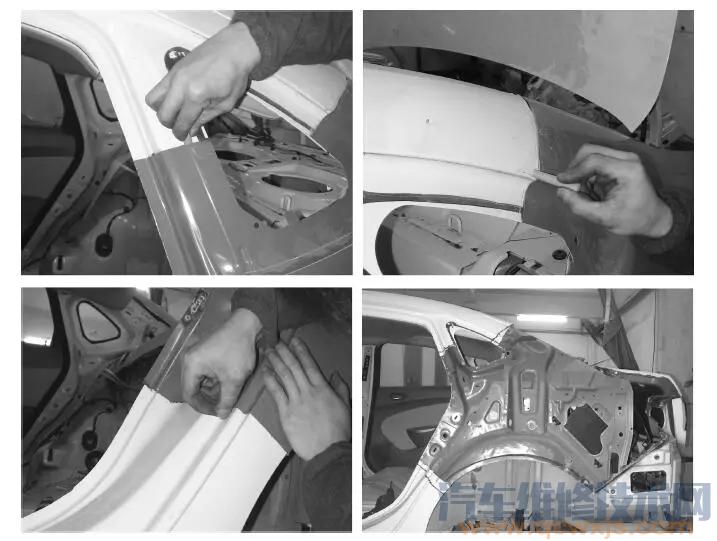

① 把新鈑件放在車身要配合位置上,認真調整,在車身上各個不吻合位置劃上精確切割線位置。
② 按照精確切割線對車身進行精確切割。
7. 焊接

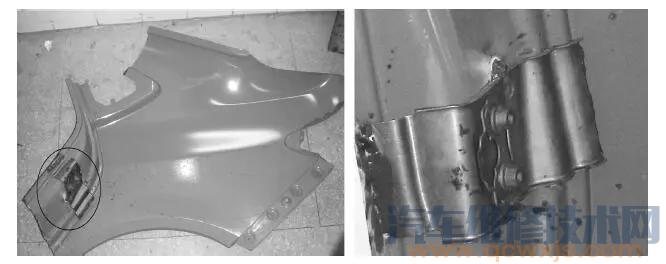

① 在把新鈑件焊接到車身之前,先利用塞焊方法把后門門鎖撞板焊接到新鈑件上內表面正確位置上。

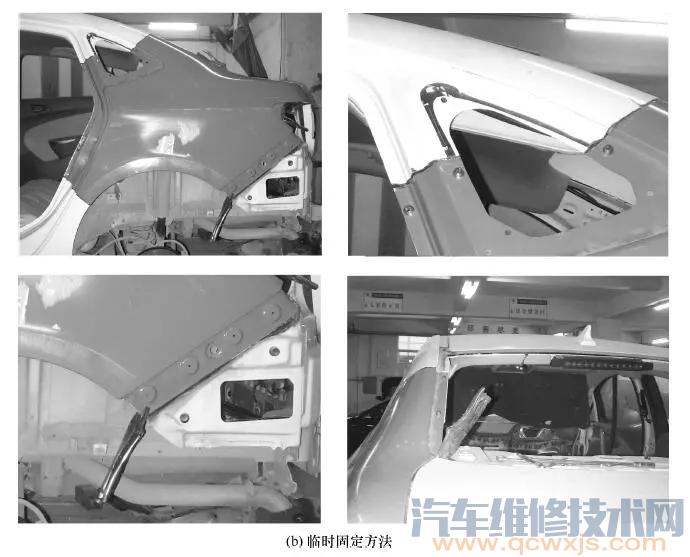

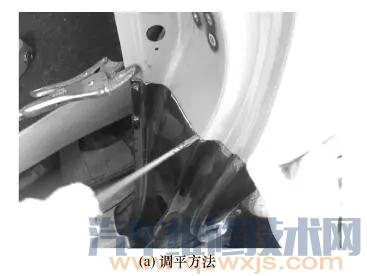

② 把新鈑件放到車身切割部位上,用一字螺絲刀調平接縫位置,并固定好;臨時固定方法有大力鉗固定、自攻釘固定、臨時焊點固定等。

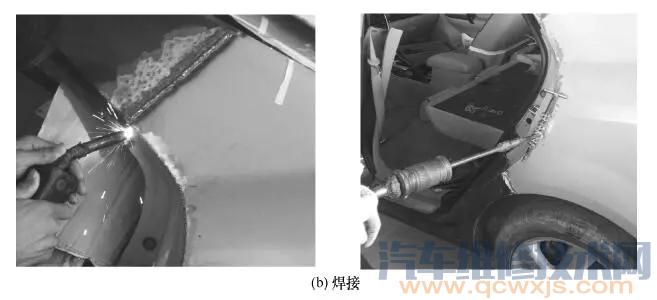

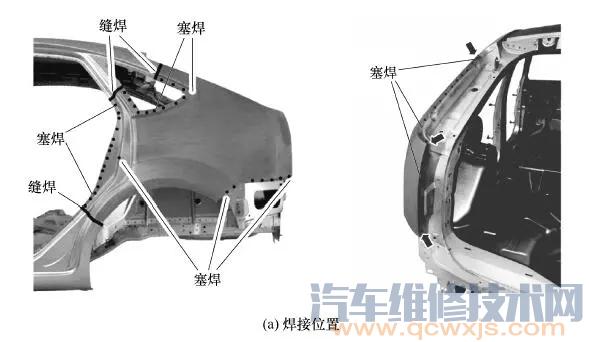

③ 焊接。鉆除焊點位置用塞焊方法焊接,切斷位置用連續點焊或連續弧焊方法焊接。
在焊接過程中要分段焊接,注意焊接順序,避免熱影響使鈑件變形;對有變形位置要及時修復。
8. 打磨
用砂輪把焊縫磨平,把焊點磨光。
