車輛:大眾POLO
發動機型號:BBC1.4L

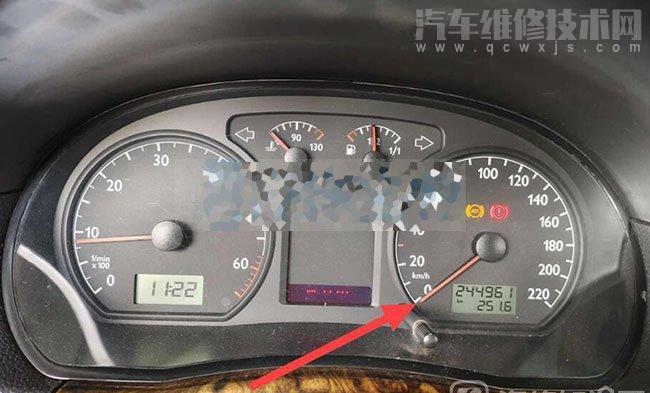

駕駛行程:244961km
生產日期:2003年10月
故障問題現象:
汽車車主反饋車輛在駕駛時ABS燈亮、于此同時急剎車時ABS根本不會工作、有時故障問題燈自動會熄滅。
使用解碼器讀取故障問題碼:
ABS系統模塊:
01276 ABS液壓泵
故障問題分析:

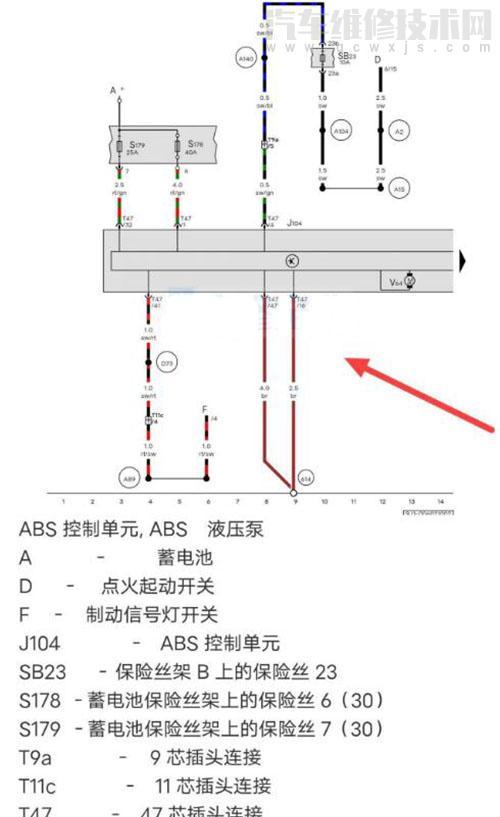

⒈首要任務是找到該車電路圖(圖1)、按照電路圖顯示ABS泵模塊總插頭的第:32號、1號為常電源(說是30號電)。4號針腳為ACC電源、16號針腳與47號針腳為接地線。
圖1:ABS泵電路圖
⒉檢查32號針腳與16、47號針腳正常(試燈加萬用表)、檢查4號腳對地可以點亮試燈、于此同時萬用表顯示蓄電池電壓。
⒊當檢查到1號腳對搭鐵線電壓時、發覺試燈不可以點亮、那么供電線路有問題、等等在檢查發覺又有電了、這一樣子更加就說明線路有虛接(由于汽車車主反饋有時ABS故障問題燈自動熄滅)。

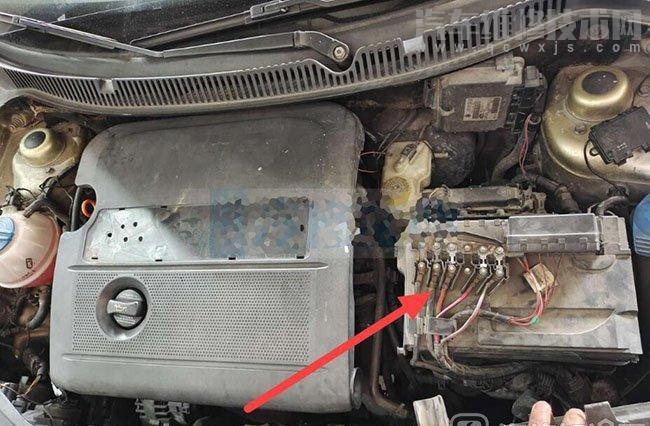

⒋經查找ABS模塊的1號腳供電是從蓄電池的保險絲盒出來、找到(圖2.3)保險絲用試燈檢查還能點亮試燈、保險絲表層的塵比較多、使用氣槍吹干凈后發覺保險絲有斷裂。
圖2:保險絲
圖3:保險絲
⒌拆下來保險絲片、發覺安裝了兩片、基本都是斷裂的?可能是上次更換保險絲片時的師傅沒有將舊的拿出來、就直接安裝。(這一車款的ABS報以上故障問題碼一般是保險絲片損壞)
排除方法:
更換全新保險絲片、故障問題碼排除。
