可變排量機油泵的核心部分為葉片式結構。

 葉片式機油泵基本工作原理圖

可變排量機油泵工作原理是：

由于定子和轉子的偏心設置，隨著轉子的順時針旋轉，左側腔室兩個葉片間的空間逐漸加大，形成真空，吸油；右側腔室兩個葉片間的空間逐漸減小，形成壓力，出油。這樣，轉子在曲軸的驅動下不斷運轉，機油也就源源不斷的被泵送出來了。

當然，這只是個簡單的定排量泵。排量如何才能被調節呢？因?yàn)檫@種油泵依靠的是轉子與定子的偏心設置來達到泵油作用的。假如將轉子與定子的偏心度調小，在轉子旋轉時葉片間的空間變化幅度就會變小，其每轉一周所泵送的油量也就變小了。

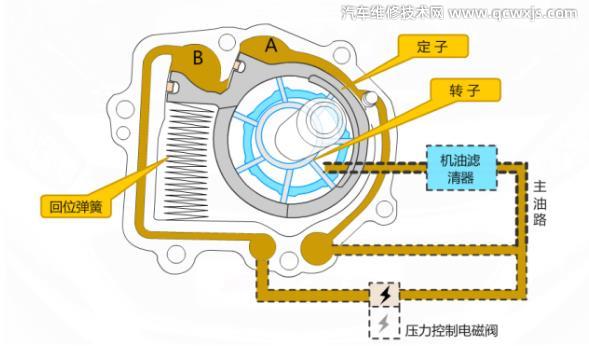

大排量狀態

通用新一代小排量發動機就是利用這個原理進行油泵排量調節的。

在不工作時，機油泵的定子在回位彈簧的作用下，保持與轉子的偏心度最大。如圖所示。此時的排量也是最大。定子與油泵外壁間有兩個油腔A和B。這兩個油腔就是調節油泵排量的最關鍵因素了。A腔引入經過濾清器的主油路油壓，而B腔的油壓受到一個電磁閥控制。

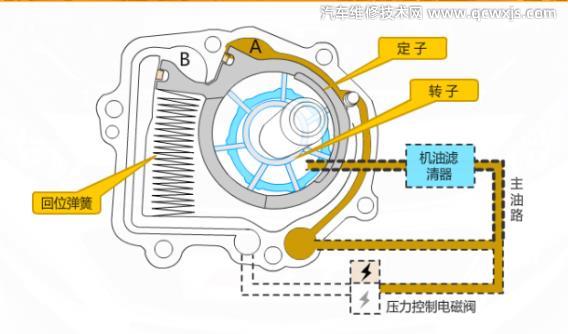

小排量狀態

當發動機電腦將電磁閥通電打開時，主油路的油壓就會作用在B腔，與A腔的壓力一起將定子向逆時針方向推動。這樣，定子與轉子的偏心度就減小了，排量也就隨之變小。

在怠速時，發動機的轉速、負荷最小，發動機需求的機油供應量相對也較小。此時，發動機電腦對電磁閥通電控制，將機油泵的排量變小，減小發動機運轉阻力，節省燃油。而隨著轉速和負荷的上升，發動機電腦在判定需要大排量時，就將電磁閥斷電，機油泵也就重新變回大排量了。
