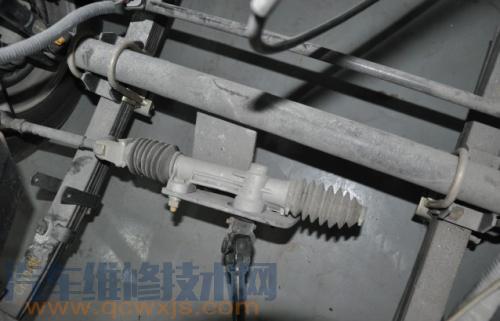

轉向機的拆卸、安裝步驟(圖解)
1.拆卸轉向機步驟
01 在舉升臺上舉升汽車。
02 松開動力轉向機輸入軸防塵罩,如下圖中1所示。
03 從轉向管柱夾緊螺栓上擰下螺母,如下圖中2所示。
04 從夾緊螺栓上拆下夾箍,取下緊固螺栓,如下圖中3所示。
05 從動力轉向機輸入軸上松開轉向管柱。
06 拆下前輪。
07 拆下轉向橫拉桿球節。
維修圖解:

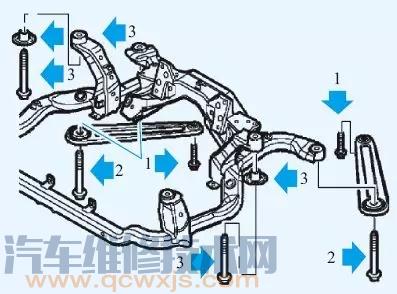

用千斤頂支撐起前副車架的后部,如下圖中箭頭1所示。
拆下2個把前副車架支撐桿固定到車身上的螺栓并廢棄,如下圖中箭頭2所示。
拆下2個把前副車架后部和前副車架支撐桿固定到車身上的螺栓并廢棄,如圖中箭頭3所示。
08 拆下2個把前副車架中心固定到車身上的螺栓和安全墊圈并廢棄。
09 取下2個前副車架支撐桿。
10 放低前副車架的后面。
11 放置好容器以收集溢出的油液。
12 拆下把動力轉向機回油管固定到前副車架上的2個螺栓。
13 拆下動力轉向機供油管的連接并廢棄密封墊圈。
維修圖解:
拆下動力轉向機回油管的連接并廢棄O形圈,如下圖所示。
拆下4個把動力轉向機總成固定到前副車架總成上的螺栓。
從駕駛員側取下動力轉向機總成。
拆下動力轉向機輸入軸的密封圈,如下圖中箭頭所示。
拆卸注意:
如下圖所示,標記每個轉向橫拉桿上鎖緊
螺母的位置以便安裝時使用。
從動力轉向機上拆下轉向橫拉桿和鎖止螺母。
2. 安裝轉向機步驟
01 按照
拆卸時記錄的螺紋的標記,使動力轉向機對中并把每個鎖止螺母固定到轉向橫拉桿上。
02 把轉向橫拉桿擰到轉向機的鎖止螺母上,使轉向橫拉桿球節向上。
03 安裝動力轉向機輸入軸密封圈,使轉向機輸入軸密封圈的凹槽位于齒輪上的標記處。
04 裝上動力轉向機總成并固定到前副
車架總成上,注意不要弄掉轉向機輸入軸的密封圈,裝上2個下螺栓并擰緊到40~50N·m。
05 再裝上2個上螺栓并擰緊到40~50N·m。
06 清潔轉向管路管接頭和結合處。
07 給動力轉向機進油管裝上新的O形圈,裝上動力轉向機進油管并擰緊到18~22N·m。
