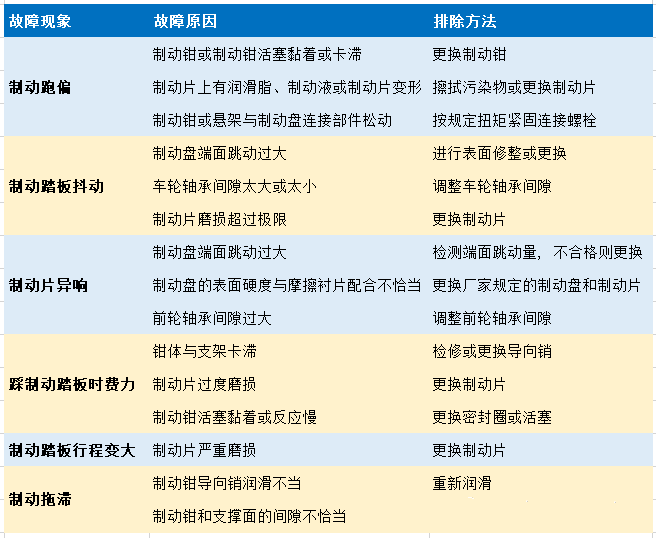

前盤式制動器的拆卸和檢查步驟及常見故障排除方法
12-05
(以奇瑞A3為例講解）
01 使用17#套筒、力矩扳手拆下左前輪胎五顆緊固螺栓，然后取出輪胎（輪胎的拆裝方法與其他車型相同，在此不再贅述）。力矩：（110±10）N·m。02 使用平口螺絲刀將左驅動軸緊固螺母凹陷部分撬起。
03 使用32#套筒、力矩扳手拆下左驅動軸緊固螺母。力矩：（270±20）N·m。05 使用13#套筒、棘輪扳手拆下制動分泵與制動鉗連接的兩個螺栓，然后將其平穩地放在擋塵板和轉向節上。力矩：（22±1）N·m。07 使用17#套筒、棘輪扳手拆下轉向節與制動鉗連接的兩個螺栓，并取下制動鉗。力矩：（85±5）N·m。
08 使用11#梅花扳手拆下制動盤定位螺釘。力矩：（8±1）N·m。09 使用13#梅花扳手拆下制動油管與制動分泵連接螺母后，使用干凈的容器回收制動液，然后取下制動分泵。力矩：（17±1）N·m。
（汽車維修技術網 原創 http://www.011315.cn/)

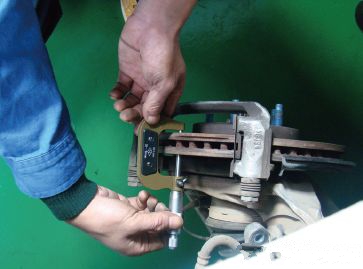

· 用千分尺測量并記錄沿制動盤圓周均勻分布的4個或4個以上位置點的最小厚度。務必確保僅在制動片襯面接觸區域內進行測量，且每次測量時千分尺與制動盤外邊緣的距離必須相等。· 如果制動盤厚度超過規格，則制動盤需要進行表面修整或更換。
檢查制動盤厚度，如果前制動盤厚度小于最小值，則更換前制動盤。

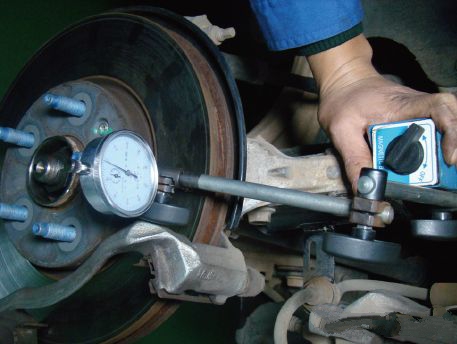

· 使用專用工具和輪轂螺母擰緊制動盤。力矩：110N·m。· 將百分表安裝在減震器上，遠離車橋輪轂和轉速傳感器。使用百分表在制動盤邊緣距離外側13mm的位置測量制動盤跳動。
