（1）前照燈的分類

按前照燈光學組件的結構不同，可將其分為以下幾種：可拆式前照燈、半封閉式前照燈、封閉式前照燈和投射式前照燈。

可拆式前照燈：

可拆式前照燈由于反射鏡和配光鏡分別安裝而構成組件，因此氣密性差，反射鏡易受濕氣和塵埃污染而降低反射能力，嚴重降低照明效果，目前已很少采用。

半封閉式前照燈：

（汽車維修技術網 原創 http://www.011315.cn/)

半封閉式前照燈的結構如圖6-9所示，其配光鏡靠卷曲反射鏡邊緣上的牙齒而緊固在反射鏡上，二者之間墊有橡皮密封圈，燈泡只能從反射鏡后端裝入。當需要更換損壞的配光鏡時，應撬開反射鏡外緣的牙齒，安上新的配光鏡后，再將牙齒復原。汽車維修技術網 http://www.011315.cn/

由于這種燈具減少了對光學組件的影響因素，維修方便，因此得到廣泛使用。

封閉式前照燈：

封閉式前照燈（又叫真空燈），其反射鏡和配光鏡用玻璃制成一體，形成燈泡，里面充以惰性氣體。燈絲焊在反射鏡底座上，反射鏡的反射面經真空鍍鋁，其結構如圖6-10所示。

由于封閉式前照燈完全避免反射鏡被污染以及遭受大氣的影響，因此其反射效率高，照明效果好，使用壽命長，得到了很快的普及。但當燈絲燒斷后，需要更換整個總成，成本高，因此限制了它的使用范圍。

投射式前照燈：

如圖6-11所示，投射式前照燈的反射鏡近似于橢圓形狀，它具有兩個焦點。第一焦點處放置燈泡，第二焦點是由光線形成的，凸形配光鏡聚成第二焦點，再通過配光鏡將聚集的光投射到前方，投射式前照燈所采用的燈泡為鹵鎢燈泡。

第二焦點附近設有折光板，可遮擋上半部分光，形成明暗分明的

配光。由于它的這種配光特性，因此也可用于霧燈。

高亮度弧光燈：

高亮度弧光燈的結構如圖6-12所示，這種燈的燈泡里沒有燈絲，取而代之的是裝在石英管內的兩個電極，管內充有氙及微量金屬（或金屬鹵化物）。在電極上加上5000～12000V電壓后，氣體開始電離而導電。由氣體原子激發到電極間少量水銀蒸汽弧光放電，最后轉入鹵化物弧光燈工作，采用多種氣體是為了加快起動。

弧光式前照燈由弧光燈組件、電子控制器和升壓器三大部分組成。其燈泡的光色和日光燈相似，亮度是目前鹵鎢燈泡的2.5倍，壽命是鹵鎢燈泡的5倍，燈泡的功率為35W，可節能40%。

按照安裝數量的不同可分為：兩燈制前照燈和四燈制前照燈。前者每 只燈具有遠、近光雙光束；后者外側一對燈為遠近雙光束，內側一對燈為遠光單光束。

（2）前照燈的檢測與調整

前照燈應有足夠的發光強度和正確的照射方向。但前照燈在使用過程中，會因燈炮老化、反射鏡變暗、照射位置不正確而使前照燈的發光強度不足或照射位置不正確，影響汽車行駛速度和行車安全。因此必須對前照燈進行檢測和調整。

前照燈檢測的方法有屏幕檢驗法和儀器檢驗法。

屏幕檢驗法：

屏幕檢驗法只能檢測前照燈的光束位置，不能檢測發光強度。

國家標準對汽車前照燈光束位置的規定是：

機動車在檢驗前照燈的近光光束照射位置時，前照燈在距離屏幕10m處，光束明暗截止線轉角或中點的高度應為0·6H-0·8H(H為前照燈基準中心高度，下同)，其水平方向位置向左向右偏差均不得超過100mm。

四燈制前照燈其遠光單光束燈的調整，要求在屏幕上光束中心離地高度為0.85H～0.90H，水平位置要求左燈向左偏不得大于100 mm，向右偏不得大于170mm；右燈向左或向右偏均不得大于170mm。

機動車裝用遠光和近光雙光束燈時以調整近光光束為主。對于只能調整遠光單光束的燈，調整遠光單光束。

屏幕檢驗法具體的檢測方法如下：

將汽車停在水平地面上，并且按規定充足輪胎氣壓，從車上卸下所有負載（只允許一名駕駛員乘座）;

距汽車前照燈10m處（不同車型有不同的規定）設一屏幕（或利用白墻），在屏幕上畫兩條垂線（各線通過各前照燈的中心）和一條水平線H（與前照燈的離地高度相等）;

再畫一條比H線低Dmm的水平線與二條前照燈的垂直中心線分別相交于a、b兩點。如圖6-13所示。

起動發動機，使之以2000轉/分的轉速旋轉，即在蓄電池不放電的情況下點亮前照燈；

先將一只燈遮住，檢查另一只前照燈的光束是否對準a點或b點。（光照中心）。

儀器檢測法：

儀器檢測法不僅能檢測前照燈的光束位置，還能檢測前照燈的發光強度。按測量方法的不同，檢測儀可分為聚光式、屏幕式、投影式、自動追蹤光軸式和全自動式等。各類儀器使用方法雖各不相同，但檢測原理大同小異。一般均采用能把吸收的光能變成電流的光電池作為傳感器，按照前照燈主光束照射光電池產生電流的大小和比例，來測量前照燈發光強度和光軸偏斜量。

發光強度的檢測原理：

測量前照燈發光強度的電路由光度計、可變電阻和光電池等組成，如圖6-14所示。按規定的距離使前照燈照射光電池，光電池便按受光強度的大小產生相應的光電流使光度計指針擺動，指示出前照燈的發光強度。

光軸偏斜量的檢測原理：

測量前照燈光軸偏斜量的電路如圖6-15所示，由兩對光電池組成，左右一對光電池S左、S右上接有左右偏斜指示計，用于檢測光束中心的左右偏斜量；上下一對光電池S上、S下上接有上下偏斜指示計，用于檢測光束中心的上下偏斜量。當光電池受到前照燈光束照射時，如果光束照射方向偏斜，將分別使光電池的受光面不一致，因而產生的電流大小也不一致。光電池產生的電流差值分別使上下偏斜指示計及左右偏斜指示計的指針擺動，從而檢測出光軸的偏斜方向和偏斜量。

如圖6-16所示為光軸無偏斜時的情況，這時上下偏斜指示計的指針和左右偏斜指示計的指針均垂直向下，即處于零位。

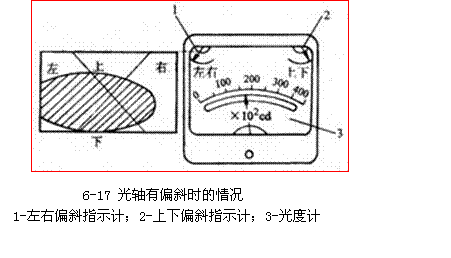

如圖6-17所示為光軸有偏斜時的情況，這時上下偏斜指示計的指針向“下”方向偏斜，左右偏斜指示計的指針向“左”方向偏斜。

若通過適當?shù)恼{(diào)節機構，調整光線照射光電池的位置，使S左、S右和S上、S下每對光電池受到的光照度相同，此時每對光電池輸出的電流相等，兩偏斜指示計的指針均指向零位，其調節量反映了光束中心的偏斜量。當偏斜指示計指針處于零位時，光電池受到的光照最強，四塊光電池所輸出電流之和表明了前照燈的發光強度。

聚光式前照燈檢測儀利用受光器的聚光透鏡把前照燈的散射光束聚合起來，并導引到光電池的光照面上，根據其對光電池的照射強度，來檢測前照燈的發光強度和光軸偏斜量。檢測時，檢測儀放在距前照燈前方1m處。

屏幕式前照燈檢測儀在固定屏幕上裝有可以左右移動的活動屏幕，在活動屏幕上裝有能上下移動的內部帶有光電池的受光器。前照燈的光束照射到屏幕上，檢測發光強度和光軸偏斜量。通常測試距離為3m。

如圖6-18所示。投影式前照燈檢測儀采用把前照燈光束的影像映射到投影屏上，來檢測發光強度和光軸偏斜量。檢測時，測試距離一般為3m。

檢測時，通過上下、左右移動受光器使光軸偏斜指示計指示為零，從而找到被測前照燈主光軸的方向，然后根據投影屏上前照燈光束影像的位置，即可得出主光軸的偏斜量，同時可從光度計的指示中讀取發光強度。

自動追蹤光軸式前照燈檢測儀采用受光器自動追蹤光軸的方法檢測前照燈發光強度和光軸偏斜量，如圖6-19所示。一般檢測距離為3m。檢測時，前照燈的光束照射到檢測儀的受光器上。此時，若前照燈光束照射方向偏斜，則主、副受光器的上下光電池或左右光電池的受光量不等，由其電流的差值控制受光器上下移動的電動機運轉，或使控制箱左右移動的電動機運轉，并通過傳動機構牽動受光器上下移動或驅動控制箱在軌道上左右移動，直至受光器上下、左右光電池受光量相等為止。在追蹤光軸時，受光器的位移方向和位移量由光軸偏斜指示計指示，此即前照燈光束的偏斜方向和偏斜量、發光強度由光度計指示。

GB7258-1997《機動車運行安全技術條件》規定，機動車每只前照燈的遠光光束發光強度應達到表的要求。測試時，其電源系統應處于充電狀態。

前照燈遠光光束發光強度要求

①采用四燈制的機動車其中兩只對稱的燈達到兩燈制的要求時視為合格
