轉向傳動機構的意義和功用
轉向傳動機構的意義從轉向器到轉向輪之間的所有傳動桿件總稱為轉向傳動機構。轉向傳動機構的功用 轉向傳動機構的功用是將轉向器輸出的力和運動傳到轉向橋兩側的轉向節,使轉向輪偏...
汽車底盤維修
12-31
;
具有梯形截面螺紋的轉向蝸桿支承在轉向器殼體兩端的球軸承上,蝸桿與錐形指銷相嚙合,指銷用雙列圓錐滾子軸承支于搖臂軸內端的曲柄孔中。當轉向蝸桿隨轉向盤轉動時,指銷沿蝸桿螺旋槽上下移動,并帶動曲柄及搖臂軸轉動。

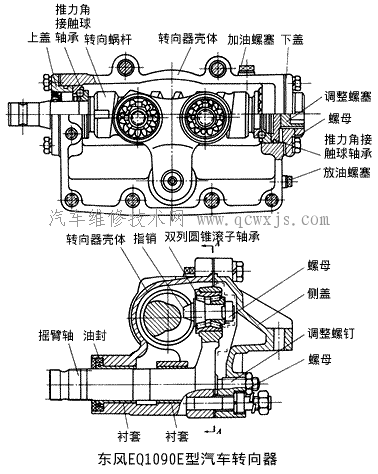

目前汽車使用的蝸桿曲柄指銷式轉向器多數是雙指銷式,即有兩個指銷,其結構如下圖所示。
轉向傳動機構的意義從轉向器到轉向輪之間的所有傳動桿件總稱為轉向傳動機構。轉向傳動機構的功用 轉向傳動機構的功用是將轉向器輸出的力和運動傳到轉向橋兩側的轉向節,使轉向輪偏...
