比亞迪E5電動助力轉向系統(R-EPS)組成結構(圖)
10-15
汽車電動助力轉向系統EPS包括C-EPS轉向柱式EPS、P-EPS小齒輪式EPS和R-EPS齒條式EPS。

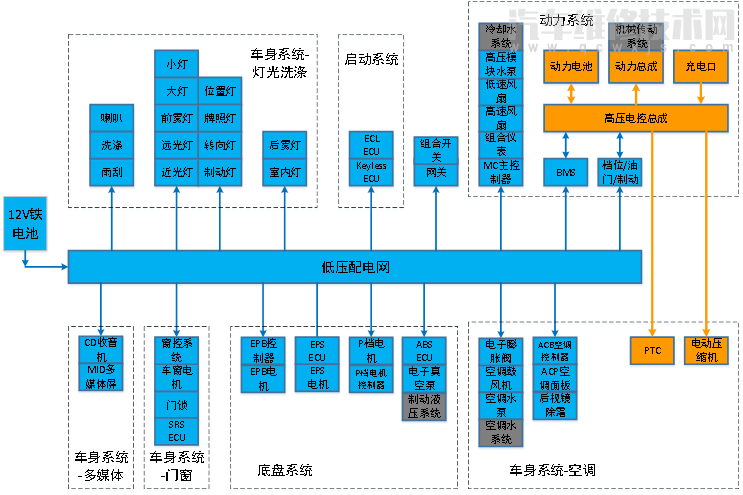

比亞迪E5純電動汽車采用的是齒條式電動助力轉向系統(R-EPS),電機直接將助力加在齒條上。通過EPS輔助單元與齒條軸的一體化,提高了輕量化及裝配緊密性。該系統是由傳感器(扭矩轉角傳感器、車速傳感器)、控制器(EPS電子控制單元)、執行器(EPS電機)以及相關機械部件組成。

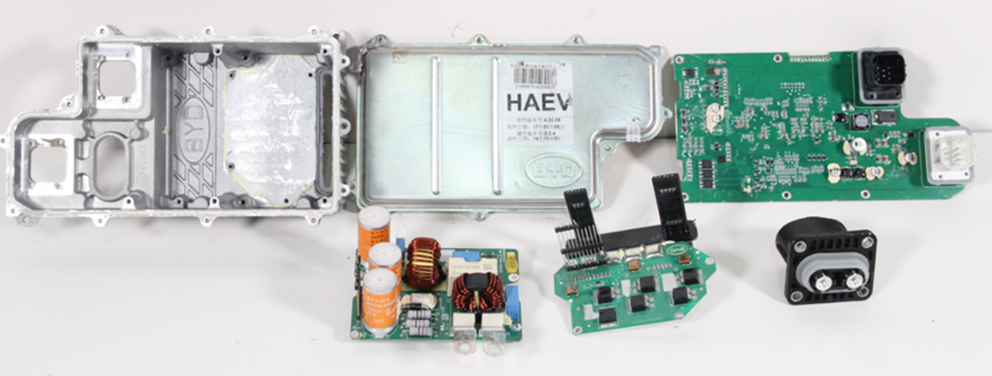

比亞迪E5扭矩及轉角傳感器采用了海拉公司的霍爾式非接觸式扭矩傳感器。其特點是取消了永磁體,通過在PCB上的印制線路形成電感線圈,在線圈兩端施加電壓以后即在空中形成霍爾效應所需要的磁場。比亞迪E5 R-EPS控制單元結構由殼體、蓋、控制電路板等組成。
