高壓控制盒的作用

高壓控制盒能夠對整車高壓配電進行管理，實現對各路輸出分別控制，對高壓安全進行管理，有過流、過壓、過溫保護功能，同時具備CAN通信功能，實時交換數據。新能源汽車通常在大功率的電力環境下運行，有的電壓高達700V以上，電流高達400A，對高壓配電系統的設計及零部件的選用提出了巨大的挑戰。

高壓電源通過高壓電纜直接進人高壓控制盒后根據各車型系統的需要分配到系統高壓電氣部件中，并且需要保證整個高壓系統及各高壓電氣設備的安全性、絕緣性、電磁干擾屏蔽性等要求。

電動汽車高壓控制盒的構造組成

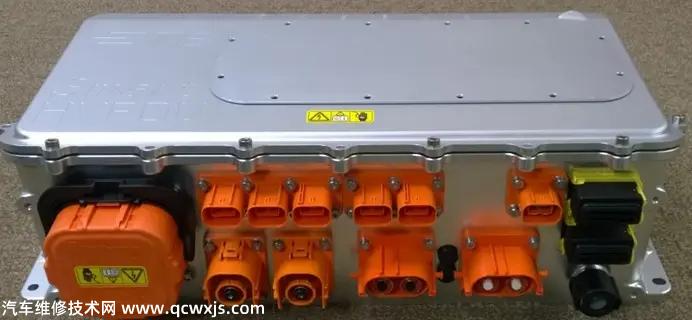

如比亞迪充配電四合一總成 充配電總成外部結構如。本車高壓配電箱主要是將電池包的電能分配給各用電模塊，也將車載輸出的電能分配給電池包。

高壓電控總成，又稱“四合一”，集成雙向交流逆變式電機控制器模塊、車載充電器模塊、DC/DC轉換器模塊和高壓配電模塊，另外內部還裝有漏電傳感器，其主要功能如下。

①控制高壓交/直流電雙向逆變，驅動電機運轉，實現充、放電功能（VTOG、車載充電器）。

②實現高壓直流電轉化低壓直流電為整車低壓電氣系統供電（DC/DC轉換器）。

③實現整車高壓回路配電功能以及高壓漏電檢測功能（高壓配電模塊、漏電傳感器）。

④實現CAN通信、故障處理記錄、在線CAN燒寫以及自檢等功能。
