修復汽車損壞線束的方法
06-27
修復損壞線束的方法,你知道的方法有幾種?
具體修復損壞線束方法如下:http://www.011315.cn
(1) 首先去除已燒壞的線束絕緣包纏層,將燒壞的導線兩端剪斷,用同 規格、同長度的導線將燒壞導線重新連接好,各接頭用絕緣膠布包扎。
(2) 接線時將被接導線的兩端分成兩半,并分別擰攏,然后將兩股已擰 隴的導線再擰在一起,將其折彎至與導線平行并與導線靠緊,包上絕緣膠布,如圖1
(3)若線束完全斷裂,可用短導線連接。連接時各線接頭應 相互錯開,每個接頭用絕緣膠布包扎,最后再將接好的導線用絕緣帶包纏好,如圖2所示。
接線時應不縮短原線束的長度,如燒壞的導線根數 較多,可剪一根再接一根,以防接錯。
線束中的導線連接方法圖
線束的包扎方法圖
(3)線束的包扎方法:
線束燒壞后,一般需更換線束。若燒壞不很嚴重,有修復價值時可進行修復。
具體修復損壞線束方法如下:http://www.011315.cn
(1) 首先去除已燒壞的線束絕緣包纏層,將燒壞的導線兩端剪斷,用同 規格、同長度的導線將燒壞導線重新連接好,各接頭用絕緣膠布包扎。
(2) 接線時將被接導線的兩端分成兩半,并分別擰攏,然后將兩股已擰 隴的導線再擰在一起,將其折彎至與導線平行并與導線靠緊,包上絕緣膠布,如圖1
(3)若線束完全斷裂,可用短導線連接。連接時各線接頭應 相互錯開,每個接頭用絕緣膠布包扎,最后再將接好的導線用絕緣帶包纏好,如圖2所示。
接線時應不縮短原線束的長度,如燒壞的導線根數 較多,可剪一根再接一根,以防接錯。
線束中的導線連接方法圖
圖1:線束中的導線連接方法
線束的包扎方法圖

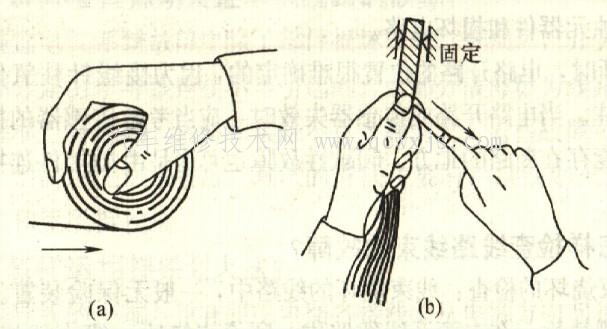

圖2:線束的包扎方法
(a)包扎帶握法;(b)包扎操作示意圖
(3)線束的包扎方法:
線束拆開檢修或導線后,應重新包扎線束。可用白紗 帶或塑料帶采用半疊包扎法進行包扎,具體操作如圖10-20所示。線束包扎后再浸絕緣漆或瀝青漆,并進行烘干或晾干,以增加線束的強度和絕緣性。p://www.011315.cn
修復損壞線束注意事項
重新連接的線束應該牢固、可靠、美觀,這對整車的性能以及行車安全。tp://www.011315.cn
