發電機調節器的作用
發電機調節器的作用是在發動機轉速變化時,通過調節發電機勵磁繞組的勵磁電流,使發電機的電壓保持穩定,防止發電機電壓過高而燒壞用電設備和導致蓄電池過量充電,同時也防止發電機電壓過低而導致用電設備工作失常和蓄電池充電不足。調節器按元件性質來分可分為觸點式和電子式兩種,現在常用的主要是電子式。電子式調節器又分為晶體管調節器和集成電路調節器。
電壓調節器的電路組成
電壓調節器一般有三個接線柱,即B(或+、火線、電樞)接線柱、E(或-、接地)接線柱、F(磁場)接線柱。

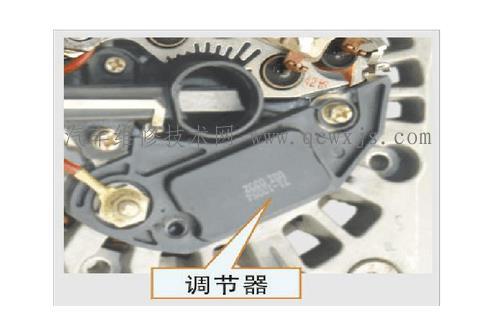

在典型的整體式發電機充電電路中,整體式發電機將發電機的電壓調節器置于發電機內,發電機無磁場接線柱,但有一個充電指示燈接線柱L,接線柱L在發電機內部連接,提供勵磁電流的整流器輸出端。
