電動燃油泵的檢修方法
電動燃油泵由小型直流電動機驅動,其作用是提供燃油噴射所需的壓力燃油。現在所有的
電噴車都采用內裝式葉片泵。
葉片泵結構如圖1-76所示,它安裝在燃油箱內部,采用渦輪泵,與外裝泵相比噪聲小、輸出油壓脈動小。葉片泵由電動機和泵體組成,泵又包括濾清器、葉輪、單向閥、減壓閥等。葉輪是一塊圓形平板,平板圓周上開有小槽,形成泵油葉片。
葉輪被電動機驅動運轉時,轉子周圍小槽內的燃油跟隨轉子一同高速旋轉。
由于離心力的作用,使燃油出口處油壓增高,同時在進口處產生一定的真空,從而使
燃油從進口吸入并被泵向出口。葉片泵工作原理如圖1-77所示。
這種泵的最大泵油壓力可達到0.6MPa,當壓力達到0.4~0.6MPa時,減壓閥打開,高壓燃油直接流回油箱,減壓閥可防止燃油壓力升高,以致超過上述壓力。當葉片燃油泵停轉時,燃油泵出口的單向閥關閉,以保持燃油管路中的燃油壓力,這樣有助于重新起動。
如果沒有殘余壓力,在高溫下很容易產生氣阻使發動機重新起動困難。有時在油箱內還設有一個小油箱,并將燃油泵置于小油箱中,這樣可防止在油箱燃油不足時,因汽車轉向或傾斜引起燃油泵周圍燃油的移動,使燃油泵吸入空氣而產生氣阻。

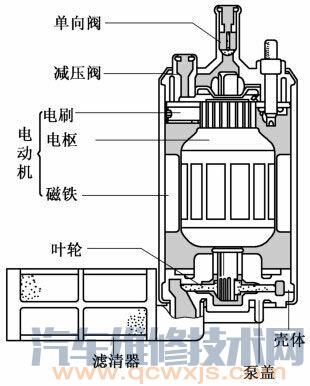

圖1-76 葉片泵結構
在車上檢查電動燃油泵的步驟如下:
[1]打開點火開關至“ON”,聽到燃油泵有運轉聲為工作正常。
[2]聽到回油管有燃油回流聲音為正常,如果用手捏住供油管,能感到有壓力為正常。
[3]松開
回油管接頭,打開點火開關至“ON”,油管往外噴油為正常。
[4]在油管密封良好的情況下,測量油路
油壓判斷燃油泵的好壞。電動燃油泵損壞,應更換燃油泵總成。
電動燃油泵檢修實例1
車型:寶來1.8L型汽車。
(1)故障現象 發動機不能起動。
(2)故障原因 燃油泵繼電器損壞導致發動機不能起動。
(3)排除方法 用故障診斷儀V.A.G1552查詢出故障碼,分別是N30、N32、N33、N31、N80、N156。
氧傳感器加熱電路及凸輪軸調整電路對地短路,經檢查燃油泵熔絲處無火。更換燃油泵繼電器后故障排除。
電動燃油泵檢修檢修實例2
車型:
富康AL型汽車。
(1)故障現象 發動機不能起動。
(2)故障原因 電動燃油泵不供油。
(3)排除方法
[1]檢查防撞開關正常。
[2]檢查燃油泵線路正常。
[3]檢查發動機轉速
傳感器及插頭正常。
[4]檢查燃油泵電阻無窮大,
斷路。
[5]更換電動燃油泵后,故障排除。
電動燃油泵檢修檢修實例3
車型:奧迪200型汽車。
(1)故障現象 熱車發動機起動困難。
(2)診斷排除方法
[1]用V.A.G1552故障診斷儀查詢無故障碼。
[2]檢測燃油壓力,怠速時360kPa,
發動機熄火后,燃油壓力下降到20kPa左右,檢查發現燃油泵單向閥損壞。
[3]更換燃油泵后試車,發動機工作正常。
電動燃油泵檢修檢修實例4
車型:
桑塔納2000型汽車。
(1)故障現象 發動機不易起動。
(2)診斷排除方法
[1]用V.A.G1552故障診斷儀檢測,無故障碼。
[2]檢測燃油壓力,怠速時為0.25MPa。關閉點火開關,經過2min左右的時間,燃油壓力降到0.15MPa,說明電動油泵單向閉關閉不嚴。
[3]更換燃油泵后試車,故障排除,
發動機工作正常。
