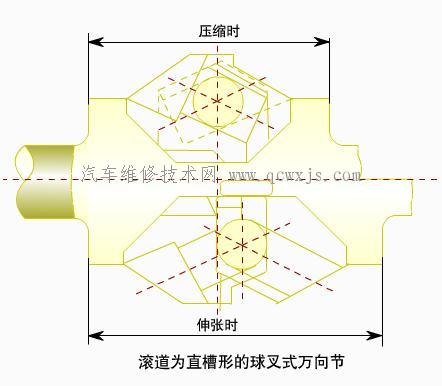

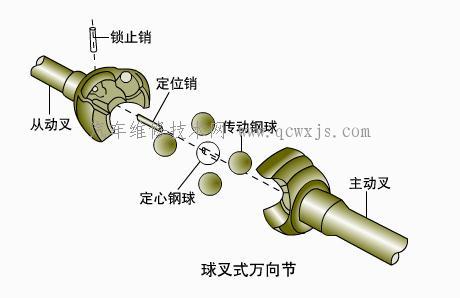

1)球叉式萬向節

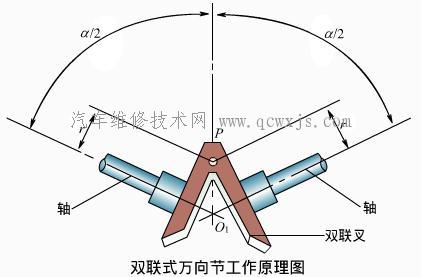

球叉式萬向節等角速傳動的特點 是,鋼球中心P(即傳力點)始終位于兩軸交角的平分面內。
2)球籠式萬向節

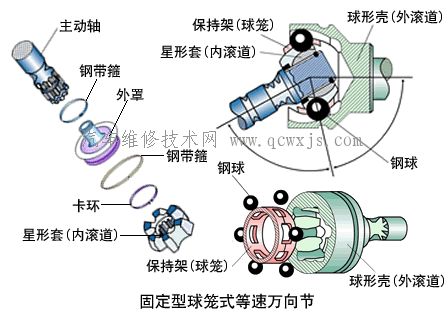

(1)固定型球籠式萬向節(RF節)
特點 :在傳遞轉矩的過程中,主從動軸之間只能相對轉動、不會產生軸向位移。

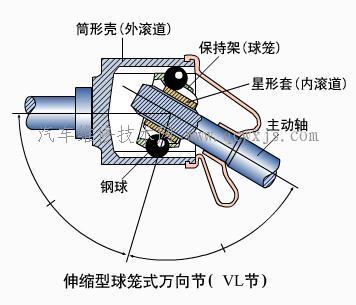

(2)伸縮型球籠式萬向節(VL節)
特點 :在傳遞轉矩的過程中,主從動軸之間不僅能相對轉動,而且可以產生軸向位移。

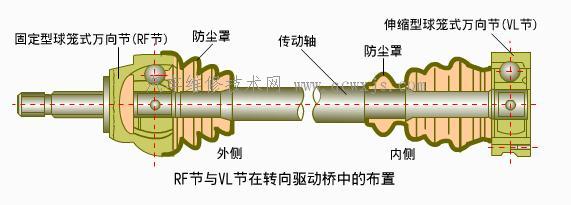

(3)RF節和VL節的應用
RF節和VL節廣泛應用于采用獨立懸架的汽車轉向驅動橋,如紅旗、桑塔納、捷達、寶來、奧迪等汽車的前橋。其中RF節用于靠近車輪處,VL節用于靠近驅動橋處。

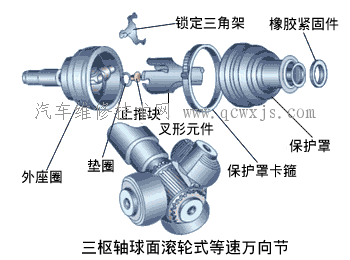

3)三樞軸—球面滾輪式等速萬向節
(出自WWW.qсWxjs.com )
