麥弗遜式懸架
12-02

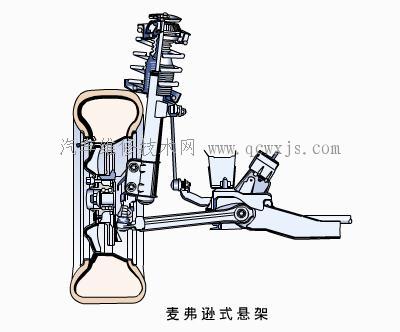

麥弗遜式懸架
麥弗遜式懸架是目前前置前驅動汽車和某些輕型客車應用比較普遍的懸架結構形式。筒式減振器為滑動立柱,橫擺臂的內端通過鉸鏈與車身相連,外端通過球鉸鏈與轉向節相連。減振器的上端與車身相連,減振器的下端與轉向節相連,車輪所受的側向力大部分由橫擺臂承受,其余部分由減振器活塞和活塞桿承受。筒式減振器上鉸鏈的中心與橫擺臂外端球鉸鏈中心的連線為主銷軸線,此結構也為無主銷結構。
麥弗遜式懸架
麥弗遜式懸架是目前前置前驅動汽車和某些輕型客車應用比較普遍的懸架結構形式。筒式減振器為滑動立柱,橫擺臂的內端通過鉸鏈與車身相連,外端通過球鉸鏈與轉向節相連。減振器的上端與車身相連,減振器的下端與轉向節相連,車輪所受的側向力大部分由橫擺臂承受,其余部分由減振器活塞和活塞桿承受。筒式減振器上鉸鏈的中心與橫擺臂外端球鉸鏈中心的連線為主銷軸線,此結構也為無主銷結構。
