1．什么是電氣設備定位圖

電氣設備定位圖以平面圖或實物圖的形式顯示用電器、控制器件、連接器、接線盒、熔絲盒、繼電器盒等在車上的具體位置。通過電氣設備定位圖可以幫助我們準確地找到各電器在車上的安裝位置。電氣設備定位圖按照汽車上電器的不同可以分為電控單元位置圖、電器位置圖、過載保護裝置定位圖、接地點（搭鐵）位置圖、連接器的插腳排列圖等。

參考電氣設備定位圖能把電路圖與實物快速地聯系起來，使讀者更容易讀懂電路圖，并能方便地查找故障元件，有利于故障的排除。

（汽車維修技術網 原創 http://www.011315.cn/)

2．電氣設備定位圖識讀方法

電氣設備定位圖通常用箭頭或帶點的黑實線來指明電器的位置，用文字來說明電器的名稱，這種圖簡單、直觀，容易查找，識讀時注意文字的說明及箭頭的指向，即可找到實物。

新朗逸轎車發動機艙中的控制單元位置圖;;▼

電器位置圖; ▼

■ 識讀過載保護裝置定位圖方法：

保險絲、繼電器及導線的鉸接點往往集中安裝在保險絲盒、繼電器盒及接線盒中，讀圖時先從電器定位圖了解各盒在車上的安裝位置，再通過各盒的內部線路圖了解盒內的連接關系，在電路圖中，保險絲往往采用保險絲所在系統或作用的縮略語加保險絲規格來表示，如下圖中的“ABS10A”表示保險絲位于防抱死制動系統，熔斷電流為10A。也有的車型采用保險絲編號加保險絲規格來表示，如別克凱越汽車上的“Ef1 30A、Ef2 60A、Ef3 30A等”；繼電器在電路圖中常常采用繼電器所控制電器的名稱來表示，如圖中的發動機控制繼電器、啟動繼電器、鼓風機繼電器等。

悅動轎車發動機艙保險絲與繼電器盒元件位置圖;▼

■ 識讀接地點位置圖的方法：

在電路圖中，電路的接地點往往采用字母加數字的編號方法，在接地點位置圖中，按編號即可找到相應的接地點，如下圖中的G6、G7等。

■ 識讀連接器的插腳排列圖方法：

連接器是一個連有線束的插座，是電路中線束的中繼站，連接器上往往有多個插腳，所以必須通過插腳排列圖來明確各插腳的連接，從而追蹤各條進入該連接器的導線，對于連接器上端子的編號常采用左邊為1號端子，由左至右依次增大的編號方法，若連接器上有兩排或兩排以上端子，則采用由左至右依次增大的“S”形端子編號方法，如下圖。

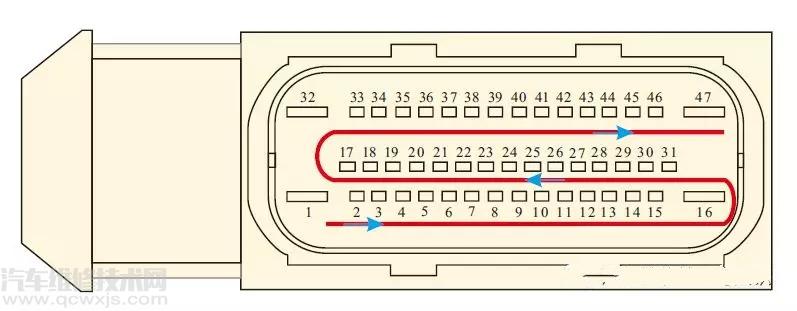

一汽大眾速騰ABS電控單元連接器的插腳排列圖;▼

汽車電路圖中常采用連接器代碼加連接器端子編號的方法來表示連接器上的端子，如下圖所示為一汽大眾速騰ABS電控單元電路圖（部分），圖中的“T47/41”表示連接器代碼為T47上編號為41的端子，代碼相同的連接器為同一連接器。

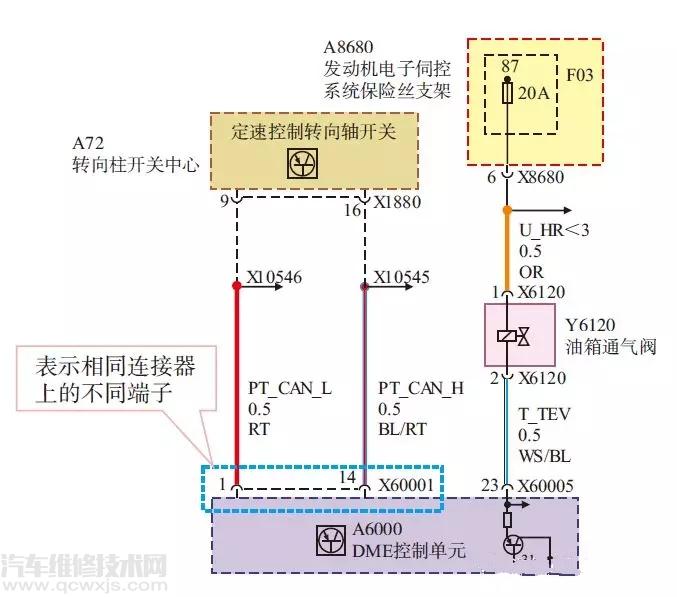

也有采用把相同的連接器用虛線框起來或用虛線連起來的表示方法，如下圖所示寶馬N52發動機控制系統電路圖（部分）。
