大眾ID4X全景攝像系統按鍵圖解說明
02-27
大眾ID4X全景攝像系統車周視野的功能按鍵

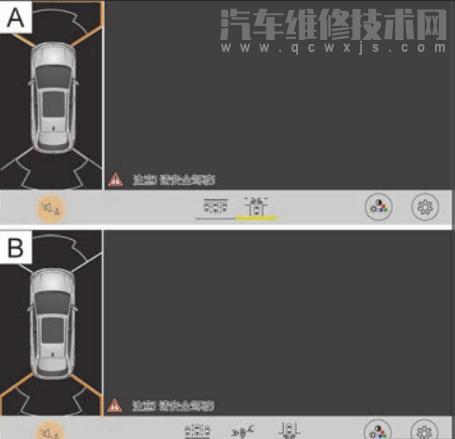

車周視野屏幕顯示:圖A 前部攝像頭,圖B 后部攝像頭
全景攝像系統視圖

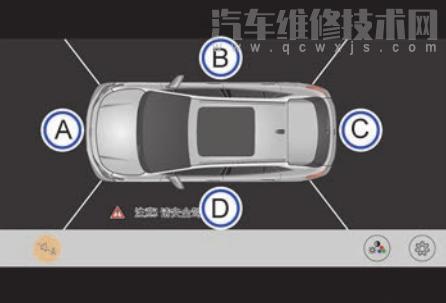

全景攝像系統顯示:鳥瞰圖
通過結合所有攝像頭圖像產生一個鳥瞰圖
通過點擊鳥瞰圖
至
的各個區域或微型鳥瞰圖,可以選擇相應的攝像頭圖像顯示。
所選的各個攝像頭圖像視圖顯示在屏幕右側。在左側顯示的微型鳥瞰圖中通過彩色邊框高亮顯示內容。此外,圖像右側邊緣處還顯示相應攝像頭的菜單選項和視圖(所謂的“模式”)。當前視圖(模式)高亮顯示。
微型鳥瞰圖可以通過符號
關閉顯示,所選定的攝像頭單一視圖可以在整個屏幕范圍內顯示。
鳥瞰圖(Bird-View)的視圖
主模式
在上視圖中顯示汽車和周圍環境。視裝備而定,泊車雷達系統的行駛路徑顯示可以一同顯示。
前部攝像頭(Front-View)的視圖
屏幕左側區域:十字路口左側道路。
屏幕中間區域:汽車正前方周圍區域。
屏幕右側區域:十字路口右側道路。
側面攝像頭(Side-View)視圖
左側和右側
作為上視圖顯示緊鄰汽車的區域,以便在障礙物周圍精確控制汽車。
后部攝像頭(Rear-View)視圖
汽 車 維 修 技 術 網 http://www.011315.cn/
- 上一篇: 大眾ID4X全景攝像使用操作方法
- 下一篇: 行駛中發動機突然熄火怎么處理 行駛中突然熄火原因分析


視裝備而定:開啟或關閉泊車雷達系統的聲音。
調節顯示:亮度、對比度、色度。
打開泊車雷達系統的設置。
切換至前部橫向車流。
右側攝像頭的區域。
后部攝像頭的區域。
顯示汽車正前方區域。顯示定向線提供支持。
顯示汽車后方區域,并提供行車輔助線。
在后部有拖車時可使用。
顯示車尾左右側較大范圍內的車流信息。
