2013款捷達防盜系統接線方法
10-25
款捷達相信大家都接觸到了,看到好多人詢問防盜器的接法,恰好接了個捷達,特來分享。有比這個方法更快捷的還希望給予分享!!下面上圖

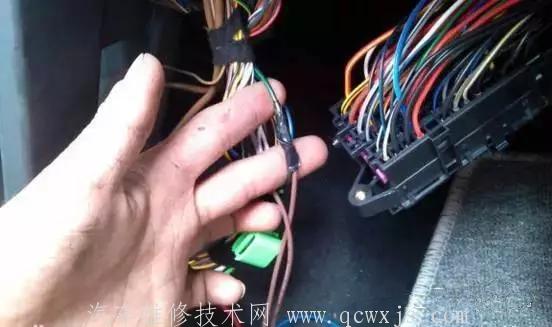

這是那根最重要也是最關鍵的中控線,這個車要用雙電位負觸發才能行,雙電位負觸發的測試方法為,電筆給這跟線一個地的話門鎖關閉,如果電筆通過電阻的話就能開鎖,我這次用的是470歐姆的電阻。接法見接線圖(橙橙黑剪斷,黃黃黑接地,白黑接電阻,白色跟電阻另一端接一起接到原車控制門鎖開關的那根關鍵的中控線。)

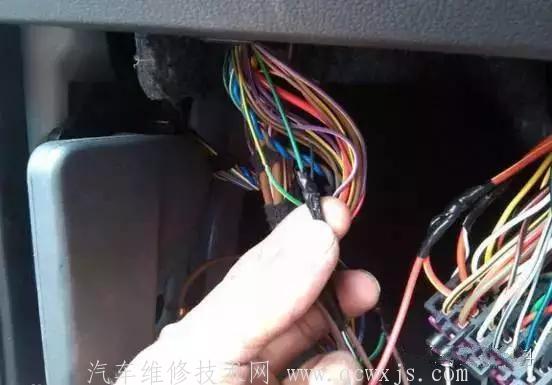

新捷達的中控線色為綠黃。

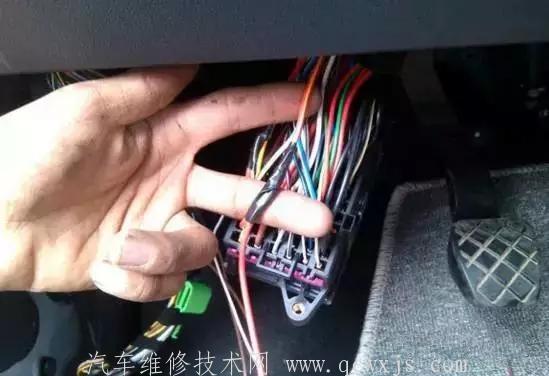

轉向線沒有變化,和老款捷達一樣都是 黑白和黑綠!

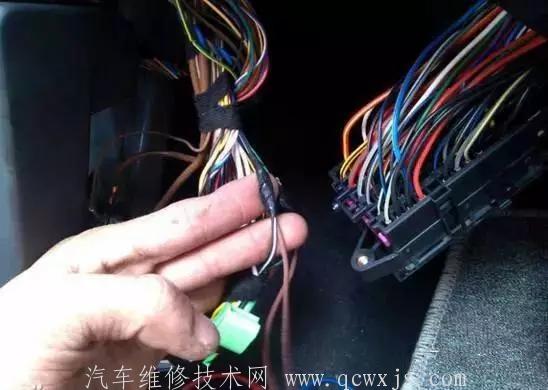

這根就是門邊線了是綠藍色的
