發動機拆裝步驟要領(圖解)
08-06
拆裝更換傳動皮帶張緊器步驟
● 張緊器故障檢查診斷包括自動皮帶張緊器的功能檢查和皮帶以及連接至皮帶的零部件的目視檢查。
① 沿箭頭所指方向,通過鑄件凸出部分1逆時針向皮帶張緊器施加張緊力,并使其慢慢往回滑(下圖)。
② 張緊器必須往回滑至原始位置。
● 張緊器更換
拆卸
打開發動機艙蓋。
拆下發電機和空調壓縮機皮帶。
拆下傳動皮帶張緊器螺栓2 (下圖)。
拆下傳動皮帶張緊器1 。
安裝:按照與拆卸相反的程序安裝即可。
汽缸蓋拆裝的操作要領
汽缸蓋拆卸要領① 按規定順序松開并擰出螺栓(下圖)。
汽缸蓋拆卸順序
② 將汽缸蓋略微抬起,從發動機上取下來。
汽缸蓋安裝要領
① 裝入最后兩個汽缸蓋螺栓并擰緊。
② 按下圖所示順序擰緊汽缸蓋螺栓。
汽缸蓋安裝順序
維修提示:
在汽缸體上的汽缸蓋螺栓盲孔中不允許有油或冷卻液。只有在安裝時才允許將新的汽缸蓋密封件從包裝中取出。安裝新密封件需格外小心, 損壞會導致泄漏。
更換汽缸蓋螺栓。
用干凈的抹布擦凈汽缸內表面, 確保汽缸內表面和活塞之間沒有污垢和砂屑。
如果曲軸停在上止點時轉動凸輪軸會損壞氣門和活塞頭。
油底殼拆裝的操作要領
油底殼拆卸要領:① 用合適的工具沿著周邊均勻地拆下油底殼。

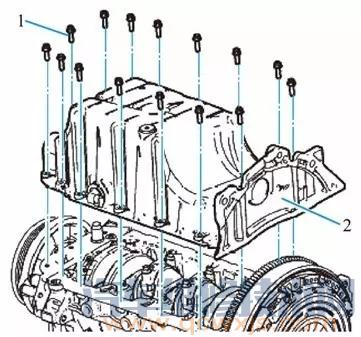

② 拆下油底殼螺栓1并拆下油底殼2 (下圖)。
③ 為避免損壞機油濾網,應確保機油濾網一直保留在油底殼上。如果機油濾網掛在汽缸體上,則將它推進油底殼。
油底殼安裝要領:
① 將約3.5mm厚的油底殼密封膠涂抹在連接處(下圖中箭頭)。
② 裝配時間(包括轉矩檢查)不得超過10min。

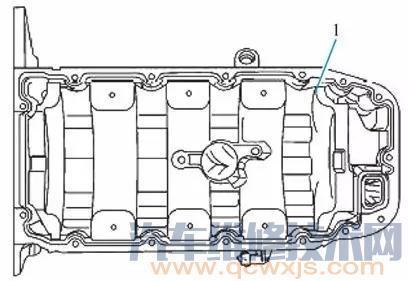

③ 如下圖所示,涂抹約3.5mm 厚的油底殼密封膠1。
活塞、連桿和軸承拆裝的操作要領
拆卸要領① 在發動機旋轉的方向上將活塞(1和4)設置為下止點。

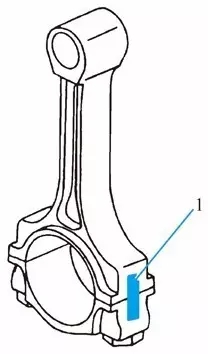

② 標記帶軸瓦1的連桿。

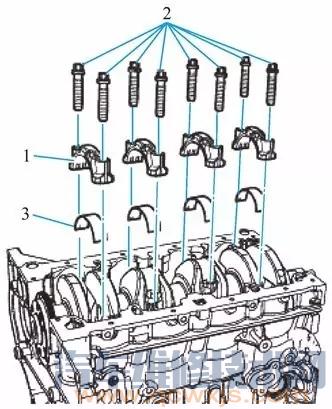

③ 拆下汽缸(2和4)的4個連桿軸承蓋螺栓2 (下圖所示)。
④ 拆下連桿軸承蓋1和連桿軸承3 (下圖)。
安裝要領

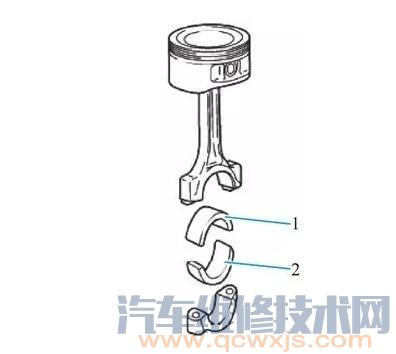

① 用新的發動機機油潤滑連桿軸承。安裝連桿軸承1、2。
② 設置活塞環接頭(下圖)。
位置1的活塞上壓縮環。
位置4的活塞下壓縮環。
位置5的活塞油環刮片的中間環、位置2和/或3的活塞油環刮片的鋼帶環。
③ 用清潔的發動機機油潤滑活塞環、活塞1、汽缸孔內表面和專用工具2。
拆裝更換進氣歧管

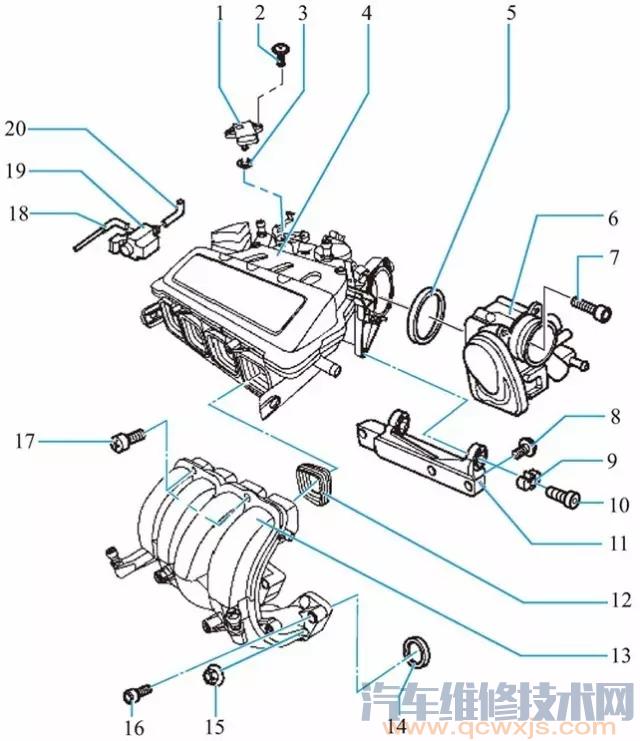

進氣管裝配圖
1—進氣歧管壓力傳感器和進氣溫度傳感器;2、7、8、10、15~17—螺栓;3—O形圈;4—進氣歧管上部件;5、12、14—密封環;6—節氣門控制單元;9—橡膠支座;11—支撐架;13—進氣歧管下部件;18、20—真空軟管;19—進氣歧管轉換電磁閥
