發動機的裝配之活塞連桿組的安裝
09-12
活塞連桿組的安裝
1. 將活塞銷、連桿小頭孔內涂上薄機油,將活塞放入90%以上熱水內加熱后取出活塞,迅速將活塞銷銃入活塞銷座、連桿小頭孔內,以連接活塞與連桿,在銷座兩端環槽內用尖嘴鉗裝上活塞銷鎖環(安裝時注意活塞頂部邊緣缺口與連桿體、連桿蓋凸點都朝向同側,即發動機前方)。
2. 用活塞環裝卸鉗依次裝上氣環、油環,
安裝時注意扭曲環不可裝反(內切
扭曲環一般裝于第一道環槽,邊緣槽口向上;外切扭曲環一般裝于第二、三道環槽,邊緣槽口向下)。
3. 將各道環槽端隙按一定角度錯開(三道
氣環按120°錯開,第一道環端隙應避開活塞銷座及側
壓力較大一側)。用活塞環箍箍緊活塞環,用手錘木柄輕敲活塞頂部,使活塞進入
氣缸至連桿大頭與曲軸連桿
軸頸連接,裝上連桿蓋,按規定力矩擰緊連桿螺栓螺母,擰緊力矩為80~100N·m。
4. 將活塞連桿總成裝進
發動機前,要
檢查它的垂直度誤差,使之符合要求。潤滑活塞、活塞環和缸套內表面,然后利用活塞環夾箍將活塞連桿總成裝入缸套,如圖8-1所示。
活塞連桿組裝配時要注意以下幾點:
a. 桿身和連桿蓋上的標記要一致。
b. 3個
活塞環的開口相互錯開120°。
c. 全部

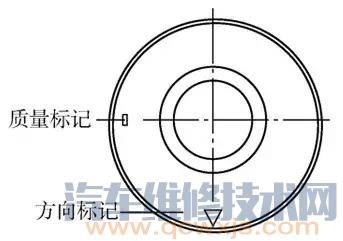

活塞應屬同一質量組,如下圖所示的質量標記。
d. 活塞頂部的標記應朝向前方,或者是活塞裙部的凹槽與機油噴嘴在同一側。
e. 裝配連桿
軸瓦時,標有STELO 字樣的為上瓦,標有CAP-PELLO 字樣的為下瓦。
f. 裝配第四缸活塞總成時,應將活塞置于上止點位置,以便于裝上連桿蓋。

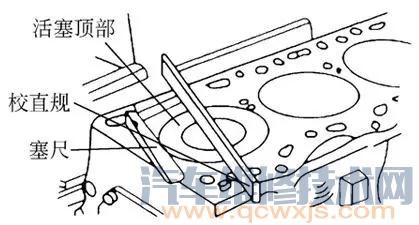

g. 活塞連桿總成裝配好以后,用塞尺和校直規檢查上止點時,活塞凸出缸體平面的高度一般應該在0.35~0.65mm 的范圍內。
