測量發動機進氣管真空度的意義

發動機運轉時，因進氣阻力及進氣行程活塞的抽吸作用，在進氣管中便會產生真空。

進氣管真空度也稱為進氣管負壓，是外部大氣壓力與進氣管內部壓力的差值。正常工作的發動機，其進氣歧管內真空度的大小及變化都有固定的范圍和規律，發動機進氣歧管真空度的高低與發動機工作的氣缸數、轉速、密封性能、點火性能、混合氣空燃比和節氣門開度等內容有關。若真空度數值與正常值有所偏離，則預示著發動機存在相關故障。因此，檢測進氣管真空度的大小，可以判斷出發動機的多種故障。

測量進氣管真空度所用的儀器介紹
進氣管真空度一般用真空表檢測，真空表有機械式和電子式之分，機械式真空表直觀、少維護、成本低，目前仍是主流產品。

真空表由表頭、軟管及不同類型接頭組成[如下圖所示的機械式真空表]。使用時將軟管一端固定在表頭接口上，另一端連接在與節氣門后方的進氣管所對應類型的接頭上，當真空進入機械式真空表頭后，真空促動彈性元件--彈簧管變形，從而帶動指針在表盤上指示出真空度大小[如下圖]。這種檢測方法無須拆卸零件，快速簡便，應用很廣。



隨著現代汽車檢測診斷技術及檢測儀器的快速發展，目前很多企業也采用示波器或發動機綜合分析儀來觀測、分析進氣管真空度的動態變化。

測量進氣管真空度的方法

1. 將變速器置于P擋或空擋，拉緊駐車制動器；
2. 預熱發動機至正常工作溫度，然后熄火；
3. 將真空表連接于節氣門后方的進氣管路接口上 ▼

將真空表連接于進氣管上（俯視圖） ▲

4. 啟動發動機，使其怠速運轉，分別進行怠速工況、急加速工況、穩速工況的測試；
5. 讀取真空表上的壓力數值。



檢測結果分析

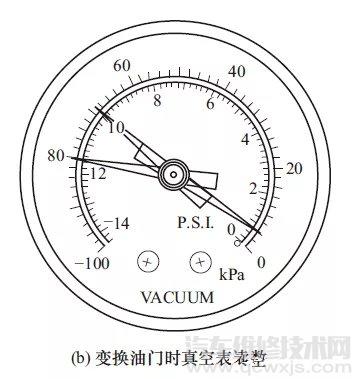

在不同的發動機轉速下，可檢測到不同數值的進氣管真空度（如下圖所示）。在相當于海平面的高度下測量，發動機正常工作于怠速工況時，真空表的指針應穩定在51~71kPa之間的某個數值（根據具體車型而有所差異），如圖所示。當迅速開啟并立即關閉節氣門時，指針隨之在6~84kPa左右的范圍內擺動，如圖所示，隨后平穩地恢復到怠速時的正常讀數，則說明發動機技術狀況良好。

如果測試時真空表讀數不正常，則應圍繞點火正時、配氣正時、氣缸壓力、曲軸箱強制系統、混合氣濃稀等方面檢查：

1. 怠速時若指針指示低于正常值，應對進氣管密封情況、活塞環磨損、裝配情況進行檢查，另外也與點火過遲或配氣過遲有關。

2. 怠速時真空表若有規律地下跌6~9kPa，應檢查是否有不工作的火花塞、燒蝕的氣門、燒蝕的活塞等情況。

3. 怠速時真空表指針無規律地下跌至10~27kPa，應檢查火花塞的工作情況、氣門有無卡滯等情況。

4. 怠速時真空表指針在18~65kPa大幅度擺動時，應檢查氣缸墊是否存在燒壞情況。

5. 如果發動機怠速轉速過高，且真空值小于17kPa左右，應檢查節氣門后方的進氣總管、歧管、橡膠管路、墊片等地方是否存在漏氣故障。

6. 發動機剛啟動時，指針由較高數值很快跌落到5kPa以下，然后可能逐漸上升至50kPa左右，應檢查三元催化器、消音器等排氣系統部件是否存在堵塞。

由于進氣管的真空度隨海拔高度的升高而降低，一般是海拔高度每升高1000m，真空度則減少10kPa左右，因此應根據所在地區的海拔高度對測量值進行必要修正。

檢測進氣管真空度的大小能夠較全面地反映出汽油機相關零部件的狀態及空燃比是否合適、點火性能的優劣等情況，通過對進氣管真空度的檢測結果分析，可較精確地判斷出發動機的技術狀況和故障部位，具有較高的可信度。
