活性炭罐電磁閥好壞的檢查判斷
(1)活性炭罐電磁閥壞故障表現
2005 年款1.8T 帕薩特B5 汽車,發動機在怠速狀態有時抖動。
(2)活性炭罐電磁閥壞故障診斷與分析
執行故障診斷儀檢測,發動機有故障信息,即故障碼16524(氧傳感器電路的一個間歇式故障)。該故障碼不會影響到發動機怠速抖動,造成發動機抖動的原因可能有其他故障。
清除故障碼,再查看發動機的數據是否正常,發現發動機在轉速為710 ~ 750r/min 時抖動,噴油脈寬在2.5 ~ 4.0ms 之間變化,空氣流量在2.6 ~ 4.9g/s 之間變化,節氣門開度也變化頻繁。
關閉點火開關10min 后,重新啟動發動機,發現怠速轉速偏高,再次查看發動機的數據,發現短期燃油修正為25.5%;空氣流量為2.2g/s;節氣門開度為0。這樣的數流表明在節氣門之后的進氣歧管存在輕微漏氣現象,有少量的空氣泄漏到進氣歧管內使混合氣過稀,而氧傳感器檢測到廢氣中的氧含量過多,混合氣過稀,并將混合氣過稀的信號反映給發動機控制單元,發動機控制單元會采取短期燃油修正來增加噴油脈寬,使混合氣達到理論空燃比。泄漏的空氣量加上短期燃油修正增加的噴油量,就造成了發動機轉速超過怠速時的規定轉速,控制單元檢測到轉速超過怠速轉速時,就采取關閉節氣門的方法來減少進氣量,盡量使發動機轉速達到怠速時的轉速;當節氣門開度被關閉到最小時,發動機轉速才能達到怠速時的轉速。
(3)檢查漏氣點
經檢查連接進氣歧管的管路及單向閥都沒有漏氣現象。再次查看發動機的數據,發現節氣門開度由之前的0 增加到0.8%,短期燃油修正也有所下降,這個數據客觀講比較正常。

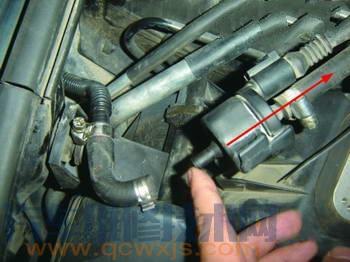

活性炭罐電磁閥是間歇性工作元件,拔下活性炭罐電磁閥連接活性炭罐的軟管,等待活性炭罐電磁閥工作的時候,用手堵住電磁閥的一部分,能感覺到活性炭罐電磁閥只有吸氣,正常情況下應該間隙吸氣,這說明活性炭罐電磁閥損壞。
