電動助力轉向方向跑偏故障診斷方法

05-13

電動轉向助力控制介紹

傳感器：轉向角度傳感器G85，轉向角速度方向(左、右)轉向力矩傳感器，車速及發動機轉速。

轉向機控制模塊：接收信號計算出結果發出指令。

CAN 數據總線：信號傳輸。

轉向電機執行控制模塊發出指令。

電動助力方向跑偏產生原因

定位數據分析：

四輪定位數據：主銷內傾、后傾、車輪外傾、前束。

影響方向跑偏定位數據：后傾、車輪外傾、前束。

定位調整操作不當，將嚴重影響方向跑偏。

有輕微方向跑偏現象：輪胎換位。

直線行駛時，方向跑偏。

電動助力轉向方向跑偏故障處理方案

確認方向跑偏癥狀：試車確認在良好路面狀況下直線行駛，檢查方向跑偏狀況。直線行駛車速控制在50~60km/h、70~80km/h、80~90km/h。

試車方式：

① 在上述各車速區間進行試車，勻速行駛時，測試方向?qū)嶋H狀況。

② 在上述各車速區間段進行急加油門，測試方向?qū)嶋H狀況。

在低速50~60km/h勻速行駛時，方向有明顯的跑偏。確認底盤是否被碰撞過及四輪定位數據狀態。如果方向明顯的有跑偏現象（用VAS6150對轉向系統G85做一次基本設定），設定成功后再試車。

在低速時方向正常，中高速時方向跑偏明顯，用四輪定位儀調整定位數據。

用VAS6150 在引導型功能作G85轉向角度傳感器基本設定，見下圖。

轉向角度傳感器基本設定

直線行駛時，方向盤不正。

有輕微的方向盤不正現象，通過調整方向盤可以解決。

通過調整方向盤不能解決的，需確定定位數據狀態。

避免憑維修經驗調整左右橫拉桿（前束）以修整方向盤。

正確的定位調整方法是方向盤固定保持架的正確安裝。

電動助力轉向方向跑偏故障維修案例

維修案例：

途觀方向明顯向左跑偏，方向盤不正

故障現象：

事故車底盤維修后，試車發現方向明顯向左跑偏，方向盤不正，車輛直線行試時，方向盤必須向右傾斜30°。

診斷過程：

①用VAS6150對轉向角度傳感器基本設定未排除故障。

②初步診斷故障原因：定位數據調整不當，需做定位調整。但對于方向盤向右偏，且方向又向左偏感覺有點奇怪。難道是方向機G85傳感器中心位偏移，但是基本設定又不成功。

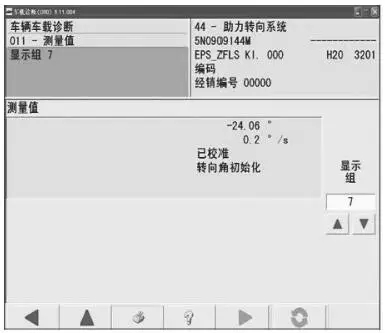

③在四輪定位儀上當方向盤在定位儀上顯示水平位置時，用VAS6150讀取轉向角度傳感器方向盤實際狀態位置為-24°，見下圖。

④產生直線行駛方向盤向右偏，方向向左跑偏的原因。

電動助力轉向系統控制原理分析，當車輛在直線狀態行駛時，由定位數據決定，當四輪定位儀檢測到車輪處于直線狀態時，用VAS6150讀取方向盤實際角度，當方向盤顯示實際轉角為-24°時，說明車輪在直線狀態下，方向盤實際轉角已向右偏位，轉向機中心位已向右偏移，當車輛直線行駛時，轉向機控制器接收到轉向角傳感器已向右偏位時，控制器就對方向作出主動修正的指令，因此轉向電機帶動轉向拉桿使方向主動向左跑偏。這時用VAS6150對G85做基本設定是沒有效果的。因?yàn)檐囕唽?shí)際直線狀態與方向盤實際零位相差太多，基本設定無法成功。

⑤解決方法：當G85為零位時，固定方向盤調整前束值。

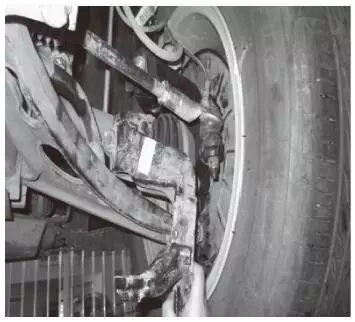

將右邊橫拉桿球頭調到極限位，右前輪前束為26'。試車，方向正常，沒有跑偏現象產生。但是產生方向盤向右打到底時，倒車出現胎面與車身摩擦。其原因是右軸承座連接橫拉桿球頭控制臂向外側偏位，導致右邊前束無法調到標準數據。在正常情況下，左右橫拉桿調節長度應相同。
